Генератор на лада гранта

Лада Гранта › Бортжурнал › Замена и обзор генератора Eltra (Прамо)

Всем доброго времени суток.

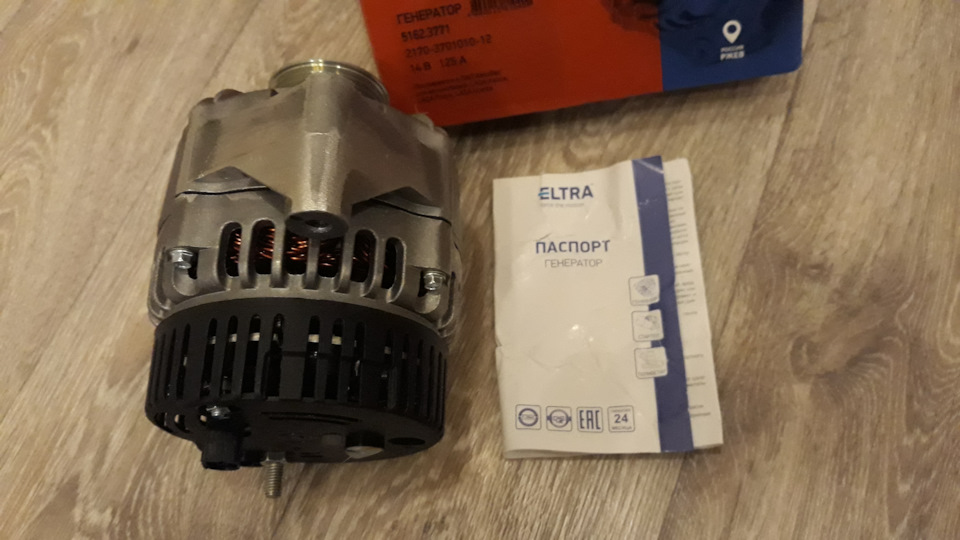

Достался мне новый генератор Элтра на 120А, как уверяет производитель, производство идет в России, г. Ржев.
Старый Кзатэ на 115А прошел 100тыс. км. и два вмешательства в его работу, первое это на 50тыс.км. стерлись контактные кольца, ну тогда сразу заменили регулятор, кольца и подшипники, генератор ожил, но особо ненадолго, стала пропадать зарядка и появляться снова, снова вскрытие, оказалось плохой контакт к диодному мосту. Все бы хорошо, заряд держал 14,1V но под нагрузкой сваливался до 13,4V, а если включить кондиционер…в общем пришло его время.

По отзывам. обзорам и прочее того что есть в интернете, показало, что данный генератор не плох, хорошие выход на свой силу тока при холостом ходе и оборотах, конечно 120А целых как показывают обзоры там нет, скорее это маркетинговый ход, не берусь осуждать.

Талон с ОТК конечно как и во всех обзорах как будто побывал в нехорошем месте, рваный, мятый, я не спорю что скорее виновата транспортировка, но может как производителю лучше продумать упаковку, потребителю все же будет приятнее, но это так, мелочи.

Качество материала и отливка корпуса хорошая, на валу есть шестигранник, вот уж не ожидал, что даже наклейка очень качественная, при попытке стереть не поддалась и держится очень крепко.
Сам генератор будет потолще штатного КЗАТЭ, но это не мешает ничему. Так же есть отличия в конструкции, это иная конструкция опор подшипников и самое главное — это запайка выводов со статорной обмотки на диодном мосту. Своими словами, ремонтопригодность принесена в жертву стабильному контакту. Для потребителя это конечно плюс в надежном контакте, но при ремонте без паяльника не обойтись.
Процесс замены генератора описывать не буду, у кого комплектация с кондиционером тот поймет, что хорошо не пришлось менять ремень, его только недавно сменил как раз.

Ну и сами испытания, так как показания на приборной панели и БК «Штат» немного дают не точные данные в связи с потерями, на измерение использовал мультиметр, сверял его, вроде более менее точно показывает.
Замеры проводились на прогретом авто, так как на холодную регулятор дает больше напряжения, при прогреве естественно оно снижается.

Как видно даже на холосто ходу у генератор хорошая токоотдача, обзоры правду пишут.
Но у меня есть один потребитель, который может решить все — кондиционер, он у меня всегда много отжирает работы генератора.

Конечно Прамо мощнее своего конкурента, но даже опираясь на обзоры и отзывы данный генератор обгоняет по штатный.
Но есть и минусы, как же без них. Невнятная работа регулятора напряжения, без потребителей допустим держит 14,3V стоит включить более менее мощный потребитель как ближний свет фар, то напряжение падает до 13.1V и сразу же возвращается к хорошему значению, провал очень быстрый и независим от оборотов. На старом генераторе такого не было, АКБ тоже в хорошем состоянии. Данный трабл касается только мощных потребителей, такие как вентилятор печки, музыка, стопы и прочее генератор не чувствует совсем и заряд идет отлично. На драйве есть обладатели данного генератора. при переписке выяснилось что мои симптомы провала напряжения не единичны. Но если не обращать внимания на приборку во время включения мощного потребителя, то этот провал длительностью в доли секунды не заметишь.
Еще минусом является, то что диодный мост на данный генератор придется заказывать, почему то у нас в магазинах его не оказалось, при том что при заказе нужно сначала изучить свой диодный мост, можете по ошибке заказать меньший по мощности, а неопытные продавцы не обратят на это внимания. Но судя по отзывам мосты на данных генераторах довольно живучи.
В общем рекомендую!
Данный обзор не является рекламой, может кому то мой отзыв будет полезен при выборе генератора, тем более скоро зима…время генераторов, АКБ и термостата))))
Всем ровных дорог.

Генератор Лада Гранта

У вас проблемы с генератором на Гранте?

В этой статье вы найдете ответы на все вопросы по генераторам автомобилей Лада Гранта.

Фото: https://www.drive2.ru/ пользователь Profff73

Общая информация

Генератор призван трансформировать получаемую от коленвала механическую энергию в электрическую. Также он предназначен для зарядки АКБ, одновременно выступая в качестве источника питания для всего электрооборудования автомашины.

Данный агрегат состоит из шкива, кожуха, стяжного болта, вывода на «В+» и разъема «L», а также передней и задней крышек. Каждый генератор снабжается диодным мостом и блоком по регулировке напряжения, работающими параллельно с аккумулятором. Именно благодаря указанным элементам происходит преобразование переменного тока в постоянный, а на выходе электроток получает необходимое напряжение.

К основным составляющим генератора относят находящийся в неподвижном положении статор и ротор, который приходит в движение от коленвала. Ротор отделяется от статора прослойкой воздуха, к их основным рабочим элементам относят обмотку и магнитопровод, все прочие элементы призваны обеспечить нужный уровень жесткости, охлаждения и др. Статор закрепляется на крышке генератора, заднюю часть крышки закрывают кожухом из пластмассы, а роторный вал вращается в 2 устанавливаемых в крышках подшипниках. Статор включает в себя соединяемые с выпрямительным блоком трехфазные обмотки, диоды же запрессовываются в 2 подковообразных держателя.

Возможные неисправности

Генераторные поломки могут привести к разрядке АКБ, либо, наоборот, к ее перезаряжению, провоцирующему выкипание батареи. И в первом, и во втором случае эксплуатировать автомашину дальше станет невозможно.

При этом очень важна степень натяжения ремня. Так, слишком перетянутый ремень может со временем привести к проблемам, возникающим из-за высокой степени износа подшипников. Недостаточное натяжение ремня, в свою очередь ведет к периодическим проскальзываниям, ведущим к снижению уровня получаемого аккумулятором заряда.

Полностью рабочий генератор должен выдавать 14,5 В, любое превышение данного показателя обычно является симптомом неисправности регулятора напряжения. Если не провести немедленной замены указанного элемента, то постоянная перезарядка батареи спровоцирует осыпание свинцовых пластин и поломку аккумулятора. Если же генератор не может выдать положительного напряжения, и его показатель находится на уровне ниже 13 В, то причина возникшей проблемы заключается не только в поломке регулятора, но и в изношенности щеток, а также в возможном повреждении обмоток и диодного моста.

Среди типовых и наиболее распространенных поломок генератора выделяют:

  • Не загорается контрольная лампа. Причиной этой неисправности чаще всего является обрыв, произошедший в цепи питания;
  • Также контрольная лампа может не гаснуть после того, как мотор был запущен. Причины: ремню генератора не хватает натяжения, износился щеточный узел, сломался диодный мост, возможно, произошла поломка регулятора напряжения, не исключено и короткое замыкание;
  • Прибор не способен выдать нужный заряд. Причины: произошло окисление клемм аккумулятора либо его поломка, ремню генератора не хватает натяжения, возможно, сломан регулятор напряжения или диодный мост;
  • Аккумулятор начал перезаряжаться. Чаще всего к подобной неисправности приводит поломка уже упоминаемых выше диодного моста и регулятора напряжения, либо резко упавшее напряжение на участке цепи «генератор-аккумулятор».

Подготовка автомашины

Для устранения проблем, возникших с генератором Лады Гранта, вам понадобиться снять данное устройство. Его снятие отличается определенными трудностями, однако самостоятельное выполнение указанной процедуры вполне реально. Кроме того, демонтаж имеет и некоторые особенности, вызванные различиями в комплектации двигателя (8 или 16 клапанов), а также наличием кондиционера.

Для снятия генератора с восьмиклапанной и шестнадцатиклапанной Гранты, не оснащенной кондиционером, вам потребуется монтажная лопатка и ключи на 8, 10 и 13. Для проведения той же манипуляции на автомашине, оснащенной кондиционером, вам потребуется домкрат, четыре торцевых ключа (к предыдущим добавится ключ на 18), средство WD-40 и баллонный ключ.

Инструкция по снятию генератора

Начнем с описания процесса снятия генератора с не оснащенного кондиционером восьмиклапанного автомобиля. Начать нужно с отключения «массы» от АКБ, для чего снимается минусовая клемма (данную манипуляцию требуется проводить при снятии данного агрегата с любой модификации Гранты, это поможет избежать короткого замыкания). Далее действия выполняются в следующем порядке:

  • откручиваются болты, на которых крепится защита мотора, после чего она снимается;
  • от генератора отстыковывают колодку с проводами;
  • после демонтажа защитного колпачка гайки, держащей силовой привод, сама гайка откручивается, а провод отсоединяется от генератора;
  • далее откручивается верхняя крепежная гайка генератора, и агрегат отжимается с помощью монтажной лопатки, попутно извлекается и верхний крепежный болт;
  • откручивается нижняя крепежная гайка, генератор аккуратно отодвигается от двигателя, а находящийся внизу крепежный болт извлекается наружу;
  • генератор смещается к правому брызговику, с его шкива снимается ремень, сам генератор вытаскивается наружу;
  • завершает процесс снятие ремня со шкива коленвала.

Теперь рассмотрим аналогичный процесс, проводимый на шестнадцатиклапанной Гранте без кондиционера. Такие машины оснащаются натяжителями ремня, а потому описываемая работа имеет некоторые отличия. Итак:

  • для начала откручиваются крепежные болты, а от вывода «D» отсоединяется колодка;
  • потом снимается колпачок, закрывающий вывод «В+»;
  • далее откручивается держащая проводной наконечник гайка и ослабляется гайка, держащая планку натяжения;
  • регулировочный болт натяжного механизма проворачивают против движения часовой стрелки, попутно ключом на 10 ослабляется натяжение ремня;
  • генератор сдвигается к мотору, а ремень снимается со шкивов;
  • затем выкручивают и извлекают болт регулировки натяжного механизма, проводится демонтаж натяжной планки;
  • откручивается находящая внизу крепежная гайка;
  • снимается дистанционная втулка, после чего расположенный внизу крепежный болт извлекается наружу;
  • в заключении снимите натяжную планку и извлеките генератор наружу.

Теперь перейдем к описанию процесса снятия генератора с автомашины, оснащенной кондиционером. Поскольку устанавливаемые на Грантах устройства кондиционирования функционируют от ремня генератора, их необходимо аккуратно отводить в сторону, после чего можно приступить уже непосредственно к самому снятию.

Для успешного проведения этой процедуры необходимо последовательно произведите следующие действия:

  • для начала все болты, которые держат подушки и кронштейн, обрабатывают средством WD-40;
  • затем крепежные болты откручиваются, а защита демонтируется;
  • после того, как WD-40 начнет действовать, откручивают гайку кронштейна;
  • домкрат устанавливается впереди автомашины, справа, при этом болты, держащие ее правое переднее колесо, ослабляют;
  • поднимите домкрат, вывесив при этом колесо, а затем снимите его с автомашины;
  • далее производится демонтаж натяжного ролика, затем откручивают болты, которыми фиксируется подушка;
  • машину осторожно опускают, вывесив ее (таким образом, подушка смещается к мотору, открывая прямой путь к генератору).
Читать еще:  16 ти клапанный двигатель ваз

На заключительном этапе работы вам потребуется произвести снятие генератора, воспользовавшись одной из вышеописанных методик.

Выбор комплектующих

До недавнего времени на выпускаемых Волжским Автозаводом Грантах устанавливались генераторы КЗАТЭ 115А с номинальным напряжением 14 В и максимальной силой электротока 115 А. Нередко автовладельцы жаловались на низкое качество диодных мостов этих агрегатов, также возникало немало других вопросов, к примеру, касающихся качества его сборки.

Куда более надежным, а теперь и самым распространенным генератором является Bosch на 135 Ампер, которым на протяжении последних нескольких лет и оснащаются все Гранты. Такие генераторы стоят примерно 5 000 руб., однако не имеют никаких серьезных нареканий в плане качества. Подойдет Гранте и достаточно мощный агрегат 9402.3771-06 с максимальной силой тока в 90 А. Он предназначен для установки на автомашины ВАЗ-1117-1119 «Калина», его примерная цена – от 4 000 руб. и выше.

Отдельно стоит сказать о ремнях генератора. Их рекомендованный срок эксплуатации на Грантах аналогичен периоду гарантийного обслуживания машины, но, как показывает опыт, разрыв ремня происходит спустя примерно 5 000 км пробега. Однако, профилактика разрыва ремня вполне реальна, этому способствуют регулярные проверки его состояния, в идеале проводимые перед каждым выездом. Ремень не следует слишком перетягивать, но не должен он и сильно провисать. В норме при нажатии на него ремень слегка продавливается, а при попытке переворота – без проблем переворачивается на ребро.

Также владельцу Гранты важно не упустить сам момент замены. Понять, что возможный разрыв ремня близок не трудно – он начинает издавать свистящие звуки при непрогретом моторе и в сырую погоду. Если же подобная проблема настигла вас в дороге, проверьте степень натяжения ремня – довольно часто его нужно лишь немного подтянуть, после чего вы сможете спокойно ехать дальше. Но заменить такой ремень все равно придется.

Установка генератора

Для установки генератора вам нужно будет проделать все описанное в разделе «Снятие генератора», но уже в обратном порядке. Кроме того, вам понадобится заменить ремень генератора, стоимость которого составляет примерно 800 руб. Для проведения данной манипуляции потребуется монтажная лопатка, ключ на 13 и нож (им вы срежете старый ремень). Нелишним в такой работе будет и минимум слесарных навыков.

Ремень меняется на неработающем двигателе, перед работой с АКБ обязательно снимается клемма. Порядок производимых вами действий будет таков:

  • Для начала снимается переднее колесо и брызговик, у некоторых модификаций требуется снять защиту картера, а у инжекторного мотора снимают датчик положения коленчатого вала;
  • Натяжение ремня ослабляют, с этой целью ослабляют гайку натяжителя (или же самого генератора);
  • Снимите прежний ремень с верхнего шкива и сравните его с устанавливаемым, удостоверившись в их идентичности;
  • При необходимости – выясните причину неисправности ремня и устраните ее;
  • Новый ремень устанавливается следующим образом: начните со шкива коленчатого вала, после чего набросьте элемент на генератор, а затем – на водяной насос, отрегулируйте его натяжение (ремень не должен чрезмерно провисать при надавливании);
  • Установите обратно клемму АКБ, после чего заведите мотор и включите печку, фары, кондиционер и прочие объемные потребители электротока и понаблюдайте за их работой (в норме не должно отмечаться свистящих звуков и посторонних шумов, а фары должны сохранять равное освещение на любых оборотах);
  • После этого снятые ранее элементы нужно установить на прежние места.

Обгонная муфта

Обгонной муфтой называют механизм, предотвращающий передачу от ведомого к ведущему валу крутящего момента при слишком быстром вращении первого. Нужно ли оснащать таким устройством Гранту? Попробуем разобраться.

Как известно, мотор выдает крутящий момент рывками – при сгорании топливной смеси коленчатый вал начинает ускоренно вращаться, после чего наступает замедление. Также ускоренный износ провоцирует и сам генератор, что обуславливается инертным вращением якоря. В итоге ремень оказывается под воздействием все время дергающих его сил, что значительно сокращает срок его эксплуатации. Для предотвращения таких явлений и устанавливаются обгонные муфты. К ее плюсам относят способность значительно снижать негативное инертное влияние и обеспечивать тишину и минимум вибраций при работе мотора.

Процесс ее установки несложен. Сначала снимают сам генератор (согласно приведенной выше инструкции), после чего снимается генераторный шкив. Для этого шкив фиксируют разводным ключом, а затем выворачивают гайку ключом на 24.

Затем устанавливают муфту, предварительно обработав резьбу и посадочное место графитовой смазкой. Установив деталь на положенное место, закрутите гайку спецключом. Завершает работу установка генератора. Весь процесс замены занимает примерно полтора часа.

Ремонтно-профилактические работы

В заключении рассмотрим некоторые действенные меры по профилактике и самостоятельному ремонту генератора, ведь при наличии желания вы сможете без особых трудностей воплотить их в жизнь.

Ремонтно-профилактические мероприятия заключаются в следующем:

  • Сначала откручиваются крепежные болты, затем оттяните фиксатор, и выведите вывод обмотки статора. Аналогично отстыковываются остальные выводы, после чего отворачивают гайку силового болта, и от генератора отсоединяется выпрямительный блок;
  • Визуально осмотрите статор, обратив особое внимание на следы износа либо механических повреждений;
  • Не забывайте контролировать роторные и статорные обмотки на наличие обрыва или короткого замыкания на корпус;
  • Также периодически рекомендуется проверять исправность диодов при помощи мультиметра.
  • Любое отклонение показателей от нормы свидетельствует о неисправности выпрямительного блока и необходимости его замены;
  • Периодически осматривайте подшипник, не забывайте проверять, легко ли он вращается. При обнаружении на нем потеков смазки либо повреждений деталь замените.

Перечисленные выше мероприятия позволят ощутимо увеличить срок эксплуатации генератора вашей машины.

Характеристики и методы замены штатного генератора Лада Гранта

Устройство служит трансформации энергии механического типа от коленчатого вала в электроэнергию. Генератор заряжает аккумулятор, а также является источником переменного тока и питания всего электрооборудования автомобиля. Он имеет диодный мост (выпрямители) и блок для регулирования напряжения, работает параллельно с АКБ.

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

  • номинальное напряжение – 14 В;
  • максимальная сила тока – 115 А;
  • частота вращения вала – 1200 об./мин. (без нагрузки);
  • частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Основными составными частями генератора являются неподвижный статор и вращающийся в нем ротор. Детали разделены между собой воздушной прослойкой. Основная их рабочая часть – это обмотка и магнитопровод. Другие составные элементы служат для обеспечения соответствующей жесткости, охлаждения и т. д.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

Основные неисправности

Поломки, связанные с выходом из строя генератора Гранты, приводят к разрядке или, наоборот, перезарядке батареи и ее выкипанию. И в том, и в другом случае это сделает невозможной дальнейшую эксплуатацию автомобиля. Если ремень будет излишне перетянут, то в скором времени возникнут проблемы с высоким износом подшипников. При недостаточной натяжке ремня будет происходить проскальзывание, и АКБ получит слишком малый заряд.

В норме исправный генератор выдает 14,5 В, превышение этого значения обусловлено чаще всего поломкой регулятора напряжения. Без срочной замены элемента постоянный перезаряд батареи приведет к осыпанию свинцовых пластин и неисправности АКБ. Если же агрегат не выдает положенного напряжения, и оно ниже 13 В, то проблема может быть не только с регулятором, но и с тем, что щетки изношены, повреждены диодный мост или обмотки.

Бывает, что при работе возникают подозрительные звуки, в таком случае имеет значение природа возникновения шума. Разобраться с этим несложно: достаточно скинуть провода с генератора. Если вращение шкива сопряжено с воем или визгом, то проблема в подшипниках. Если же после снятия проводов шум исчезает, то – в диодном мосте, либо произошло короткое замыкание на обмотке. В любом случае ремонт неизбежен, а иногда поможет только замена агрегата.

Типичные неисправности и методы их ликвидации:

Причина неисправности

Способ устранения

В таблице приведены основные неисправности. Также возможны механические и другие повреждения.

Замена ремня генератора ВАЗ 2190

Согласно регламенту ТО, проверять состояние ремня привода нужно через каждые 15 тыс. км пробега, а менять деталь – каждые 30 тыс. км, даже если визуально она в хорошем состоянии. На 8-клапанном силовом агрегате Гранты не предусматривается приспособление для натяжения ремня, следовательно, он считается одноразовым расходным материалом, т. е. его неоднократный монтаж не допускается.

Для самостоятельной проверки этого резинового изделия необходимо выполнить несколько простых манипуляций. Сначала включается 5-я передача. Затем нужно опереться на бампер спереди и попытаться покатить авто от себя, одновременно с этим оценивается внешний вид ремня. Он не должен иметь даже мелких трещин, не говоря уже об отслоениях и разрывах, нередко появляющихся при длительном использовании.

Замена ремня генератора Лада Гранта начинается с его покупки. Обычно оригинальная запчасть не отличается высокой стоимостью. Характеристики ремня Лада Гранта:

  • артикул в каталоге – 1118-1041020-07;
  • длина (размер) – 823 мм;
  • маркировка на упаковке – 6РК 823.

Для работы понадобится минимальный набор инструментов:

  • канцелярский нож;
  • отвертка или длинная монтажная лопатка;
  • ключ на «13».

Замена осуществляется следующим образом:

  1. Убрать старый ремень. Для этого удобнее всего срезать его с помощью ножа.
  2. Открутить болт нижнего крепления агрегата на два-три оборота ключом на «13».
  3. Отвернуть гайку и вынуть болт крепления сверху.
  4. Теперь, соблюдая осторожность, нужно постараться повернуть генератор так, чтобы проушина сверху могла зайти за выступ кронштейна. Генератор следует прижать к нему и зафиксировать подручными материалами. Подойдет обычная проволока, с помощью которой он привязывается к гайке крышки ГБЦ.
  5. Надеть ремень сначала на шкивы.
  6. Включить пятую скорость, параллельно с этим прижать ремень к шкиву (нужна посторонняя помощь). Авто следует снова толкнуть так, чтобы ремень оказался на своем месте.
  7. Убрать проволоку и, вооружившись отверткой, отжать генератор в месте соприкосновения с кронштейном, а затем вкрутить болт в верхнее крепление.
Читать еще:  Новая LADA Largus Cross по; лучшей цене в; Москве

Далее остается закрутить гайку и затянуть нижнее крепление. На этом процедура заканчивается.

Альтернативные варианты замены ремня

Недостаточная натяжка создает меньше неудобств, чем перетяжка. Последняя провоцирует слишком быстрый износ подшипников. Во избежание появления такой проблемы многие владельцы Гранты устанавливают натяжитель самостоятельно: для этого отлично подходит деталь от Лады Калины.

Производитель не устанавливает деталь изначально на заводе, поскольку позиционирует Гранту как самую доступную в своем классе, отсюда экономия на комплектующих. Это характерно для самых дешевых моделей с 8-клапанным силовым агрегатом.

Для регулировки натяжения ремня можно использовать кронштейн от Калины, немного доработав его своими руками. Для этого понадобится следующий набор:

  • кронштейн;
  • натяжитель;
  • кронштейн ролика;
  • ремень генератора от Калины 1;
  • винтовой натяжитель.

Благодаря этому комплекту можно существенно доработать конструкцию своего авто, продлив срок службы некоторых деталей и узлов.

Замена генератора

Проблема со штатным генератором Лады Гранты известна многим владельцам этого автомобиля. Для устранения неисправностей чаще всего необходимо снять устройство. Условно поломки агрегата можно разделить на два вида – механические и электрические. Но одна из самых частых проблем, связанных с заменой устройства, – естественный износ комплектующих. Поэтому рано или поздно перед каждым автолюбителем встает вопрос о замене или ремонте генератора.

Процедура отличается некоторыми сложностями, но ее вполне реально выполнить самостоятельно. Снятие агрегата может понадобиться еще и для технического обслуживания или для доработки конструкции авто. Процедура демонтажа имеет свои особенности в зависимости от комплектации мотора (8- или 16-клапанный), а также от наличия кондиционера.

Замена генератора на 8-клапанном двигателе Гранты

Для работы нужно использовать три ключа (на «8», «10», «13») и монтажную лопатку. Сначала отсоединяется клемма «–» с аккумулятора. Порядок работы следующий:

  1. Демонтировать защиту двигателя, вывернув два задних и четыре передних болта.
  2. Отсоединить колодку проводов.
  3. Убрать защитный колпачок с гайки, которая удерживает питающий провод.
  4. Открутить гайку силового кабеля.
  5. Освободить верхнее крепление путем откручивания гайки.
  6. Отодвинуть генератор монтажной лопаткой или длинной отверткой, извлечь болт верхнего крепления.
  7. Ослабить нижнее крепление.
  8. Отжать генератор от двигателя подручными средствами, например, монтажной лопаткой, достав болт нижнего крепления.
  9. Отодвинуть генератор в правую сторону.
  10. Убрать ремень со шкивов.
  11. Извлечь генератор.

Для установки устройства на его прежнее место следует выполнить все действия в обратном порядке. Необходимо убедиться, что ручьи на шкивах совпадают с дорожками на ремне.

Замена генератора на авто с 16-клапанным двигателем

Демонтаж и последующая установка устройства на модификации Гранты с 16-клапанным силовым агрегатом имеют свои особенности: есть натяжитель ремня. Поэтому порядок действий по снятию и монтажу несколько усложняется. Как и в предыдущем случае, понадобится стандартный набор инструментов, а перед началом работ отсоединяется минусовая клемма АКБ. Необходимо демонтировать защиту двигателя, если таковая имеется. После этого можно приступать к снятию агрегата, выполнив следующие действия:

  1. Отсоединить колодку проводов от генератора.
  2. Убрать колпачок, закрывающий питающий провод.
  3. Ключом на «10» отвернуть гайку, которой удерживается наконечник провода.
  4. Ключом на «13» ослабить гайку планки для натяжения.
  5. Ослабить ремень путем откручивания регулировочного болта влево.
  6. Убрать генератор вправо и извлечь ремень.
  7. Открутить болт регулировки до конца и вынуть его.
  8. Демонтировать планку для натяжения.
  9. Открутить гайку крепления снизу.
  10. Извлечь втулку и вынуть болт, удерживающий нижнее крепление.
  11. Извлечь генератор.

Для монтажа проделать все действия, начиная с конца, затем натянуть ремень.

Замена генератора на Гранте с кондиционером

Значительно усложняет конструкцию и функционирование навесного оборудования работающий от генератора кондиционер: его нужно отодвинуть, прежде чем снимать генератор. В список необходимых инструментов входят:

  • жидкость WD-40;
  • домкрат;
  • балонник;
  • ключи на «8», «10», «13», «17».

Начинаем со снятия минусовой клеммы с АКБ. После этого можно приступать к работам по демонтажу генератор:

  1. Болты обрабатываются жидкостью WD-40.
  2. Снимается защита двигателя.
  3. Откручивается гайка кронштейна.
  4. Домкратом поднимается правая передняя часть (предварительно ослабив колесные болты).
  5. Снимается колесо.
  6. Откручиваются натяжной ролик и болты, удерживающие подушку двигателя.
  7. Автомобиль опускается домкратом, при этом подушка двигателя сместится, открывая доступ к генератору.

Дальнейшая процедура снятия ничем не отличается от тех способов, что описаны выше. Монтаж производится в порядке, обратном снятию.

Автомобиль Лада Гранта позиционируется как один из самых дешевых в своем сегменте. Большинство владельцев отмечает наличие хронических проблем, вызванных низкокачественными комплектующими. Среди огромного разнообразия таких проблем – низкая надежность и недолговечность штатного генератора.

Самым надежным способом побороть эти недостатки является замена узла на устройство более высокого качества. Например, можно поставить аналог от Bosch на 110 А. Замена не потребует серьезной трансформации конструкции авто, а эффект будет ощутимым. Таким образом можно избавиться от большинства неисправностей, связанных с электроснабжением автомобиля, на длительное время.

Генератор Lada Granta

Автомобиль отечественного производства Lada Granta оборудован заводом-производителем всем самым необходимым для комфортной поездки.

За превращение электрической энергии в механическую во всех машинах отвечает генератор, который представляет собой устройство, благодаря которому происходит обеспечение непрерывной работы автомобиля с точки зрения электрики.

Какой генератор установлен на Лада Гранта

На заводе в автомобиль устанавливают устройство с обозначением: КЗАТЭ 115А. У штатного генератора имеются следующие характеристики:

  • Номинальное напряжение – 14 В.
  • Максимальная сила тока – 115 А.
  • Частота вращения вала без нагрузки – 1200 оборотов в минуту.
  • Максимальная частота вращения вала – 6000 оборотов в минуту.

Стоимость оригинальной модели генератора находится в пределах от 5000 до 6000. рублей. Помимо основного устройства можно использовать и аналоги. Названия, артикулы и цены других генераторов приведены в таблице.

ГенераторАртикулСтоимость, в рублях
Генератор LADA GrantaALQ0652RN5500
Генератор Lada Granta 201121703701010132000
Генератор (115А) LADA Kalina / Granta / Priora217003701010825400
Генератор Granta (110А) (BOSCH)21700-3701010-135300

Последний из аналогов Бош 110А пользуется среди владельцев Лада Гранта огромной популярностью.

Замена генератора

Практически каждый владелец Лады Гранты знает о том, что штатный генератор нередко выходит из строя. И убедиться в этом можно, начав эксплуатацию данного автомобиля. Причина выхода из строя кроется в недоработанной конструкции, о которой знают производители и которую они же не хотят исправлять.

Обычно из строя выходит не сам генератор, а его опорные подшипники или щетки, в результате чего во время поездки возникает посторонний шум и неприятный скрежет трущихся друг о друга деталей. Также стоит отметить, что практически во всех моделях Lada Granta генератор расположен в моторном отсеке с левой стороны.

Чтобы устранить раздражающий звук и в принципе избавиться от проблемы, потребуется выполнить демонтаж генератора, провести диагностику устройства и системы, а также при необходимости выполнить замену изношенных элементов или всего генератора. При просмотре важно обращать внимание на электрическую и механическую составляющие.

Процедура замены генератора зависит напрямую от комплектации автомобиля. Однако в любом случае процесс подразумевает проведение подготовительных работ и основных. Подробное описание замены для каждой комплектации Лада Гранта представлено ниже.

Лада Гранта с 8-клапанным двигателем

Подготовительный этап включает сбор следующих инструментов и материалов:

  • металлической лопатки;
  • ветошь;
  • жидкость для устранения коррозии.

Основной этап замены подразумевает выполнение следующих шагов:

  • Сначала автовладелец должен поместить автомобиль в периметр рабочей зоны, а также позаботиться о безопасности проводимых работ. Для этого, например, нужно зафиксировать противооткатные упоры. Также потребуется снять клеммы аккумулятора, чтобы во время работы не произошло короткое замыкание.
  • Второй шаг подразумевает демонтаж поддона картера путем отвинчивания 8 крепежных болтов. Дополнительно необходимо отсоединить колодку с проводами от генератора.

  • Третий шаг – демонтаж резинового колпачка, соединительной клеммы. Далее следует с помощью ключа на «13» открутить верхний крепежный болт, отвечающий за фиксацию положения преобразователя и пододвинуть устройство к радиатору до упора. Чтобы окончательно извлечь генератор, потребуется открутить еще один болт.

Окончательным шагом станет извлечение генератора, проведение осмотра устройства и замена всех изношенных деталей. Также перед обратной установкой конструкции рекомендуется очистить поверхности элементов от ржавчины.

Лада Гранта с 16-клапанным двигателем

Для проведения замены на Гранте с 16 клапанным двигателем потребуются те же материалы и инструменты, что и при замене генератора на автомобиле с 8 клапанным двигателем. Отличительной особенностью конструкции преобразователя в этом случае является наличие натяжителя ремня генератора, и это нужно учитывать.

Основной этап состоит из следующих шагов:

  • Автомобиль нужно поставить в периметр ремонтный зоны, зафиксировать положение, снять клеммы аккумулятора.
  • Точно так же, как и в описанной ранее последовательности потребуется с помощью ключа на «13» опустить верхний фиксатор генератора и отвести устройство до упора.
  • Третий шаг подразумевает замену ремня. Для этого потребуется открутить несколько крепежных деталей, чтобы ослабить натяжение.

  • Далее необходимо открутить нижнее крепление генератора и снять втулку.

Только потом можно будет демонтировать агрегат, проводить его осмотр и замену.

Лада Гранта с кондиционером

Если речь идет о замене генератора в Гранте с кондиционером, то это немного усложняет проведение работ, но даже здесь все можно выполнить своими руками. Подготовительный этап ничем не отличается от предыдущих. Основной этап подразумевает выполнение следующих шагов:

  • Установку автомобиля в ремонтную зону.
  • Откручивание крепежных элементов преобразователя с одновременным вывешиванием передней части машины.

  • Выкручивание болтов, отвечающих за фиксацию колеса, и демонтаж правой конструкции.
  • Выкручивание натяжного ролика через проем в колесе крепления, сдерживающего подушку двигателя.

  • Использование домкрата до тех пор, пока не будет открыт доступ к генератору.
  • Выполнение описанных ранее действий по демонтажу конструкции.

Таким образом, единственное отличие заключается в том, что демонтаж выполняется с другой стороны. После этого владельцу Lada Granta останется провести профилактику устройства и поменять по необходимости генератор на новый.

В конце следует сказать что генератор – важный элемент конструкции любого автомобиля, в том числе и Lada Granta, без которого его эксплуатация не представляется возможной. Поэтому необходимо следить за его состоянием и при необходимости проводить замену.

Генераторы и комплектующие Лада Гранта

Быстрому развитию индустрии и промышленности способствовало изобретение Вернером фон Сименсом в 1882 году оригинальной динамо-машины, основанной на принципе выработки электроэнергии постоянного тока. Это был огромный технологический скачок, родоначальником которого считается Майкл Фарадей, основатель принципа действия электромагнитных генераторов, где электродвижущая сила генерируется проводником в окружении магнитного поля.

Генератор переменного тока на Лада признано считается жизненно важной частью электрической системы автомобиля. Установленный на автомобиль, он преобразует энергию механики в электрику. Все приборы и электрические устройства авто работают на постоянном токе. Дополнительные элементы совместно с генератором обеспечивают правильную работу системы заряда, включая кабели аккумулятора и приводной ремень. Работа силового агрегата потребляет большое количество электрической энергии от батареи, восполнение максимального значения которой достигается применением генератора.

Принцип работы генератора для автомобилей ВАЗ (впрочем ровно как и у других) заключён во вращении проводника внутри магнитного поля; вращаясь внутри статора ротор создает переменный ток. Преобразование тока переменного вила в ток постоянный осуществляется встроенным в генератор диодным выпрямительным мостом. Он выправляет переменные волны электричества, преобразуя выходной сигнал в постоянное напряжение. Ток подаётся к аккумулятору авто через регулятор напряги, определяющий количество электричества на основе текущих потребностей транспортного средства.

При большом количестве потребителей тока система электрооборудования испытывает высокую нагрузку на контроль состояния заряда батареи и генератор. Предельные нагрузки ведут к износу и выходу из строя оборудования. Оно перегревается; чем выше ампер нагрузки на системе заряда, тем выше внутренняя рабочая температура генератора. Стандартные генераторы переменного тока настроены на обработку минимальной силы тока нагрузки при нормальных условиях эксплуатации. Но транспортные средства, которые большее время работают на холостом ходу, движутся на короткие расстояния или в основном в ночное время, способны вывести генератор в режим предельных возможностей конструкции. Установка на транспортное средство дополнительных компонентов, таких как усилители звука или вспомогательное освещение, создаёт большую нагрузку на генератор малой мощности.

При выборе оборудования важно определиться со схемой подключения элемента, типом регулирования напряжения (внешний регулятор, внутренний или компьютерное управление регулированием), способ физического крепления прибора. Новый генератор для ВАЗ не обязательно должны выглядеть так же, как оригинал, но он должен работать в той же электрической сети, с теми же размерами шкива и креплением к корпусу.

На заметку: Генератор на Лада Гранта, Гранта FL предназначен для поддержания заряда аккумулятора, а не для зарядки разряженного элемента. Заставляя его оживить разряженную батарею можно способствовать перегрузке генератора и его повреждению.

Признаки неисправного генератора:

  • низкое значение напряжения на приборной панели;
  • тусклый свет фар в ночное время;
  • перезаряд батареи;
  • ускоренный разряд батареи.

Общие причины отказа генератора:

  • повреждение проводки;
  • высокая нагрузка от энергоёмких потребителей;
  • выход из строя ротора;
  • износ щёток;
  • ослаблен ремень привода;
  • плохое электрическое соединение;
  • попадание масла и охлаждающей жидкости.

Низкое напряжение генератора вызвано:

  • проскальзыванием приводного ремня;
  • неисправным диодом выпрямителя;
  • неисправностью регулятора напряжения;
  • коррозией соединительных проводов;
  • электрическими сбоями внутри устройства или регулятора.

Высокое напряжения вызвано:

  • низким уровнем электролита батареи;
  • повреждением пластин батареи в результате перегрева.

Любое отклонение от нормальной эксплуатации генератора на автомобилях ВАЗ ведёт к его износу и выходу из строя.

Рекомендации мастеров по замене генератора на Ладе Гранте

О проблемах штатного генератора на Ладе Гранте знает каждый грантовод. Однако дефект не спешат устранять в серийном производстве. Опорные подшипники (качения) часто выходят из строя. В процессе езды появляется сторонний шум, металлический скрежет.

Для устранения дефекта необходимо демонтировать генератор, провести осмотр, заменить изношенные элементы. Чаще всего, причины поломки связаны с электрической или механической составляющей.

Замена генератора на Ладе Гранте 8-ми клапанной

  • металлическая монтажная лопатка;
  • комплект автоинструментов;
  • ветошь;
  • жидкость для удаления ржавчины WD–40.
  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем противооткатные башмаки. Машина в периметре ремонтной зоны
  2. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи (ключ на «10»).

  1. Из-­под днища машины отвинчиваем 8 болтов, фиксирующих защиту поддона картера, извлекаем ее.
  2. Отсоединяем колодку с проводами от преобразователя (генератора).

Колодка с проводами

  1. Снимаем резиновый колпачок, клеммы с тыльной стороны преобразователя.
  2. Ключ на «13», отвинчиваем верхний болт – фиксатор положения генератора.
  3. Двигаем преобразователь монтажкой вперед до упора к радиатору.

Передвигаем преобразователь

  1. Из-под днища машины отвинчиваем второй болт — фиксатор, извлекаем его.
  2. Ослабив фиксацию преобразователя, сбрасываем ремень со шкивов.

Извлекаем генератор, проводим профилактические мероприятия (заменяем новым), собираем конструкцию в обратной последовательности.

Замена генератора на Ладе Гранте 16 клапанов

На подготовительном этапе нам потребуются те же самые инструменты и материалы, что и в случае с 8-ми клапанной Грантой.

В конструкции 16-ти клапанной модификации Лады Гранты установлен натяжитель ремня генератора. Это необходимо учитывать при ремонте.

  1. Машина в периметре ремонтной зоны, снята клемма аккумулятора, защита поддона картера.
  2. По аналогии, отсоединяем силовые клеммы с преобразователя, защитный колпачок.
  3. Ключ на «13», отпускаем верхний фиксатор генератора, подаем его вправо до упора.
  4. Снимаем ремень со шкива.
  5. Отвинчиваем нижнее крепление, извлекаем втулку.
  6. Снимаем генератор со штатного места.

Замена генератора на Ладе Гранте с кондиционером

На подготовительном этапе нам понадобятся вышеприведенные инструменты и материалы.

  1. После отвинчивания креплений преобразователя, вывешиваем переднюю часть машины, выкручиваем болты, снимаем правое колесо.
  2. Через проем в колесной арке выкручиваем натяжной ролик, крепление подушки двигателя.
  3. Опускаем домкратом автомобиль до тех пор, пока не откроется доступ к генератору.
  4. Дальнейший алгоритм демонтажа ничем не отличается от описанного выше.

Проводим профилактику, заменяем агрегат новым, собираем конструкцию в обратной последовательности.

Где находится генератор на Ладе Гранте

На автомобилях семейства Лада Гранта преобразователь тока расположен в моторном отсеке, в левой стороне.

Моторный отсек
При проведении ремонта можно испытать трудности с доступом к креплениям преобразователя. Для удобства демонтируйте защиту поддона картера, вывесите переднюю часть автомобиля.

Признаки неисправности генератора, способы их устранения

ПризнакПричина / устранение
Не загорается контрольная лампа на приборной панелиОбрыв цепи питания на участке от преобразователя к аккумулятору. Проверьте целостность электрического контура
Контрольная лампа не гаснет после старта мотораНедостаточное натяжение ремня, недостаточное напряжение в цепи. Замерьте напряжение в цепи.
—/—Износ щеток, неисправность диодного моста. Мультиметром замерить напряжение, заменить изношенные элементы новыми.
Замыкание на «массу»Повреждена изоляция силового кабеля. Проверить состояние изоляционного покрытия.
Преобразователь не выдает должное напряжение в 14 ВОкисление клемм, зачистка щеткой по металлу, замена
—/—Аккумуляторная батарея износилась, замените АКБ
—/—Ослабленное натяжение ремня. Отрегулируйте натяжение.
—/—Диодный (выпрямительный) мост негоден, замена новым
В АКБ не поступает зарядЗамена диодного моста новым
—/—Выход из строя выпрямителя. Замена комплектующих
Падение напряжения в сети (цепи)Проверка качества соединения клемм, зажимов. Подтяжка, замена новыми

Замена генератора Лада Гранта — КЗАТЕ на Bosch. Сравнительная характеристика и недостатки

2170-10

2170-13

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Адреса фирм, предоставляющие услуги по замене генератора (регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Автоточки»Москва, Варшавское шоссе, 33

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

  • 1118-1041020-07: поисковый индекс 6РК 823, длина 823 мм, толщина 3.0 мм;
  • 6PK1123 с кондиционером;
  • 6PK1113 без кондиционера, с ГУРом;
  • 6PK745 без кондиционера, без ГУРа.

Обзор цен производителей генераторов на Ладу Гранту

Производитель артикулЦена (руб.)Ресурс (тыс. км)
КЗАТЭ 9402.3701-14От 490090 — 110
BOSCH 21700-3701010-13От 5300 – 550090 — 110

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору преобразователя

С целью обеспечения стабильности работы системы электропитания, замените штатный преобразователь КЗАТЕ на БОШ. Несмотря на идентичные технические характеристики, качество изготовления последнего лучше.

Также генератор БОШ лучше «переносит» нагрузки в сети от активированного оборудования, оптики, обогревателей.

Срок эксплуатации и КЗАТЕ, и БОШ в пределах 90 – 110 тыс. км. пробега. Умеренные нагрузки, средние скоростные режимы езды увеличат ресурс на 10 – 15 %.

Список интернет магазинов, предоставляющих товары (Регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Автопаскер»https://avtopasker.ru/
2.«ТопДеталь»https://topdetal.ru/
3.«Близко»https://spb.blizko.ru/
4.«Автосклад»https://www.avtostore.spb.ru/
5.«Алмаз-Авто»https://almaz-auto.com.ua/
6.«Дока-Маркет»https://doka-market.prom.ua/

Отзывы

Положительные
1.Виктор: второй год езжу на Лада Гранта, замечаний нет, механизмы работают исправно. На 35000 км подтянул ремень преобразователя. В сервис не обращался, все сделал своими силами.
2.Виталий: третий год активно эксплуатирую машину, особых вложений не делал, только покупка расходных материалов, масел, фильтров. Считаю, что важно соблюдать сроки технического осмотра, покупать оригинальные детали.
3.Иван: покупал машину в салоне, менеджеры рекомендовали строго соблюдать сроки ТО. Не нарушаю, всегда проставляю отметки вовремя. За техникой ухаживаю, отношусь бережно.
4.Кирилл: на 45000 км подтянул ремень преобразователя, посетил сервис. Мастер заверил, что прежний еще походит несколько десятков тысяч.
5.Валентин: за год эксплуатации машины один раз заскрипел преобразователь, думал менять, но скрип сам исчез. Нареканий на качество нет, все механизмы работают исправно.
6.Игнат: на 97000 км заменил ремень преобразователя. Считаю ресурс вполне достойным отечественного автомобиля.
7.Владислав: слышал негативную критику в адрес Лада Гранта, подтвердить не могу, так как машина работает словно часики. Систематически провожу осмотр, заправляю качественные масла, не превышаю скорость.
Отрицательные
1.Геннадий: первый раз преобразователь полетел на 40000 км. Посетил сервис, заменили по гарантии. Как долго прослужит новый, посмотрим.
2.Василий: несмотря на гарантию изготовителя в 100000 км, мой генератор прослужил всего 60000 км. Качество изготовления на низком уровне. Модель Гранты сырая, не обкатанная.
3.Игнат: не рекомендую Лада Гранта, так как за год использования два раза внепланово посещал СТО для диагностики и замены. Вдобавок полетел генератор раньше срока.
Вывод

Срок эксплуатации штатного генератора составляет 95 – 100 тыс. км. В редких случаях ресурс сокращается на 15 – 20%. Основные причины преждевременного износа:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
