Диагностический разъем ваз 2109

Диагностические разъемы ВАЗ — Автоэлектрик

Диагностический разъем ВАЗ для моделей после 2002 г., имеющих OBD-II разъем


B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ


H — 12V. Постоянное c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем ЕВРО 3


2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.
Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109,21099, 2110, 2111, 2112, 2113

Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

Программы для диагностики автомобилей ВАЗ, Лада и их правильная настройка

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов.

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

  • Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip
  • Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В.
  • Подключите устройство к ПК, должен зажечься индикатор питания 5В.
  • Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер http://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике. Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm
  • Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства.
  • В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит. ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

Ролик о том, как подключить и сканировать ошибки при помощи ELM327 на автомобилях ВАЗ, Лада с разъемом OBD2 (2114, 2115, Гранта, Приора, Веста, Калина, Ларгус) на примере автомобиля Лада Приора

Отдельно хочется упомянуть диагностику автомобилей Нива и Шевролет Нива. Не потому что там что-то как-то отличается, а просто для владельцев Нив, так как это особая каста владельцев автомобилей Лада. Ну и для того, чтобы дать ссылку на этот замечательный ролик диагностики Нивы (у нее, кстати, OBD2 разъем), снятый отцом и сыном. Приятного просмотра!

Читать еще:  Лада-Гранта: клиренс; Лада-Гранта: технические характеристики автомобиля

Еще немного о ELM327. А именно, о том, что оригинальный сканер вам найти будет ой, как не просто, а стоить он будет довольно дорого (что, собственно, не гарантия оригинальности). Рынок наводнен различного рода китайского подделками, внешне ничем не отличающимися от оригинала, но внутри имеющие модуль, собранный по технологии, копирующей оригинальную технологию фирмы ELM. А, так как, копировали китайцы, то. Копии бывают откровенно сомнительного качества. Как это не удивительно. В общем, вот вам еще один полезный ролик о том, как выбрать сканер ELM и не стать героем пословицы «Не гонялся бы ты, поп, за дешевизной».

Программы для диагностики автомобилей ВАЗ, Лада и их правильная настройка

Настройка программы Torque и аналогичных программ для сканеров

Программы для Мастер Кит BM9213M и других их сканеров

  • Setup CE (ПК);
  • KWP (ПК);
  • Torque (Android, IOS);
  • OBD Авто Доктор и аналогичные (Android);
  • OpenDiag (Android, IOS)

Возможно, что версии для Android уже доступны и для IOS, но подключаться они будут, скорее всего, через Wi-Fi

Диагностический разъем ВАЗ 21099

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

  • А – «масса»;
  • В – L-линия диагностики;
  • D – СО-потенциометр;
  • G – управление бензонасосом;
  • H – +12В питание;
  • M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

  • при выключенном зажигании соедините перемычкой выводы А и В;
  • включите зажигание, не запуская двигатель;
  • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
  • завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

  • перепрошить китайский сканер;
  • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Диагностические разъемы Lada

Диагностические разъемы Лада — внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

12-ти контактный прямоугольный разъем

все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

16-ти контактный разъем OBD-II

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

L-линия диагностики (не всегда разведена)

СО-потенциометр (не всегда разведена)

Питание +12В (не всегда разведена)

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

ВАЗ 2106i (после 2003 г. включительно)

Расположение: под бардачком. Для доступа к разъему открутить снизу пластиковый щиток

ВАЗ 21099i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2115 (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2112 (после 2000 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2111 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2110 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7,Январь-7.2

Назначение выводов диагностического разъема

Колодка диагностики ваз 2109

Диагностические разъемы ВАЗ

Приводится несколько типов разъёмов для диагностики автомобилей ВАЗ, в том числе ЕВРО 3 (4). Для подключения автомобиля к компьютеру или ноутбуку необходимо приобрести или изготовить интерфейс связи между СОМ — портом и диагностическим разъемом K-LINE. Выглядит он примерно так как на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем


B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ


H — 12V. Постоянное c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

Читать еще:  Как снять передний бампер на ВАЗ 2114: разбираемся с тонкостями процесса

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.
Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».

Лада 2109 Baltic в серии L › Бортжурнал › Самодиагностика мозгов.Прошу помощи!

Всем привет)
На этот раз проблемы с мозгами, пару дней назад, несколько раз высвечивалась лампа «Check Engine» и гасла, но при этом на езду никак не влияло.Ночами не спал, покоя не давала, на диагностику ехать времени нет.Раньше частенько попадалась на глаза реклама с колодкой, шнуром и диском для самодиагностики, тут решил ее поискать, но на свои мозги(а мозги у меня gm isfi-2s) так и ничего не нашел, может плохо искал, поэтому, если кто-то что-то знает, скиньте, заранее спасибо.И во время поисков нарвался на статью самодиагностики без всяких колодок, может кому пригодится.

Все очень просто.
Для связи с ЭБУ служит колодка диагностики. Колодка диагностики расположена на автомобиле ваз 2108, ваз 2109, ваз 21099 под панелью приборов с правой стороны рядом с ЭБУ. Коды неисправностей автомобиля, хранящиеся в памяти ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов неисправностей лампой необходимо соединить перемычкой с «массой» контакт В колодки диагностики с контактом А, который соединен с «массой» двигателя.

Маркировка контактов колодки диагностики ваз 2108, ваз 2109, ваз 21099
А — контакт, соединенный с «массой»; В — диагностический контакт для подачи сигнала на ЭБУ; G — контакт управления электробензонасосом; М — контакт выдачи информации (канал последовательных данных)
Когда контакты А и В будут соединены, поверните на автомобиле ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код «12».Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек) и так еще два раза.
Код «12» говорит о том, что работает система самодиагностики, если код»12″ не работает значит, неисправна сама система ЭБУ. После высвечивания кода «12» лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код «12», если кодов неисправностей нет. Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.

ПРЕДУПРЕЖДЕНИЕ
По окончании диагностики разрешается размыкать контакты А и В колодки диагностики через 10 сек после выключения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания.

Так же есть номера кодов:
13 Отсутствует сигнал датчика кислорода
14 Низкий уровень сигнала датчика температуры охлаждающей жидкости
15 Высокий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокий уровень бортового напряжения
19 Ошибка датчика положения коленвала
21 Высокий уровень сигнала датчика положения дросселя
22 Низкий уровень сигнала датчика положения дросселя
24 Отсутствие сигнала датчика скорости автомобиля
34 Неправильный сигнал датчика расхода воздуха
35 Отклонение оборотов холостого хода
41 Неисправность датчика распределительного вала
42 Неисправность цепи управления зажиганием
43 Неисправность цепи управления по детонации
44 Забедненный датчик кислорода
45 Обогащенный датчик кислорода
49 Диагностика потери вакуума
51 Ошибка запоминающего устройства калибровок
53 Неисправность потенциометра регулировки СО (окиси углерода)
54 Неисправность потенциометра октан-корректора
55 Обеднение при высокой нагрузке на двигатель
61 Деградация датчика кислорода

Провел всю эту операцию и высветился у меня код ошибки «15»-Высокий уровень сигнала датчика температуры охлаждающей жидкости.Один умный человек сразу же сказал под замену, но хочу узнать в чем причина и так ли это, вопрос:КАК ЭТО ПРОВЕРИТЬ?
И еще, может быть кто-то сталкивался с такими мозгами, искал в инете, но ничего не нашел, на 2-ом фото, релюшки и предохранители, кто за что отвечает?

Нравится 19 Подписаться

ВАЗ 2109 диагностическая колодка – удобство в обслуживании автомобиля

Место установки диагностической колодки авто ВАЗ 2109

Связь с электронным блоком управления (ЭБУ) основных узлов авто осуществляет колодка диагностики. На автомобилеВАЗ 2109 колодка диагностики находится с правой стороны под приборной панелью рядом с ЭБУ.
Специальный диагностический прибор или подсчет чисел вспышек встроенной лампы «CHECK ENGINE» могут прочитать коды неисправностей автомобиля, которые хранятся в памяти ЭБУ. В статье предлагается познакомиться с порядком считывания кодов неисправностей в автомобиле ВАЗ 2109 и как все операции выполнить своими руками.

Как считывать коды неисправностей в авто ВАЗ 2109

При считывании кодов поломок лампой контакт В, в колодке диагностики, соединить с «массой», с которой соединен контакт А.

Маркировка контактов в колодке диагностики авто ВАЗ 2109

На фото показана маркировка контактов колодки ВАЗ 2109, такая же маркировка и колодки ВАЗ 21093. А — соединяется с массой; В – служит для подачи сигнала на ЭБУ; управляет электробензонасосом контакт – G; выдается информация контактом М.
При соединении контактов А и В ключ в замке зажигания на авто нужно повернуть в положение зажигания – I, двигатель при этом работать не должен. Лампа «CHECK ENGINE» в этих условиях должна высветить вспышками подряд три раза код 12.
Порядок операции такой:

  • Вспышка.
  • От одной до двух секунд пауза.
  • Вспышка.
  • Вспышка.
  • Пауза длиной две – три секунды.
  • Это еще нужно выполнить два раза.

Код «12» указывает на работу системы, что говорит о том, что поломки в самой системе диагностики. После того, как высветился код «12», коды неисправностей три раза высвечивает лампа «CHECK ENGINE», при их наличии, если неисправностей нет, высвечивается код «12».
Когда в памяти ЭБУ хранится несколько кодов неисправностей, каждый должен высвечиваться три раза.

Совет: По окончании диагностики контакты А и В на устройстве можно размыкать через 10 секунд после выключения зажигания на авто ВАЗ 2109.

В таблице приведены коды ошибок ЭБУ на авто ВАЗ 2109

При считывании кодов могут обнаруживаться неожиданные коды. В этом случае предполагается, что они созданы непостоянной поломкой и могут помочь в диагностике системы.

Читать еще:  Самые полезные советы по замене охлаждающей жидкости на ВАЗ 2114

Установка бортового компьютера на авто ВАЗ 2109

Несмотря на то, что цена бортового компьютера достаточно высокая, иметь его в автомобиле очень полезно. Устройство считывает данные, расположенные в электронном блоке управления двигателем, а затем их отображает на дисплее БК.
Так можно выполнить настройку отображения температуры охлаждающей жидкости. мгновенный расход топлива, оборотов скорости, остаток топлива в баке, напряжение бортовой сети и другие показатели. Большим плюсом бортового компьютера является наличие функции маршрутного компьютера.
С ее помощью можно вычислить пробег автомобиля на оставшемся топливе, вычислить средний расход топлива и другие параметры. Кроме того бортовой компьютер коды ошибок может считывать из памяти контролера.
Это облегчает поиск поломок и заменяет диагностику в сервисном центре.

  • Подводятся к устройству провода питания:
  1. постоянного +12В;
  2. инициирующее запуск БК;
  3. появляющиеся после включения габаритов. В этом случае в темное время притушивается на БК дисплей, при включении габаритов автомобиля;
  4. массы.
  • Подается с ДТУ (датчика уровня топлива) сигнал.
  • Подключается линия диагностики контролера «K-line».

Для первых четырех пунктов используется колодка диагностики ВАЗ 2109 подключения бортового компьютера. В этом случае используются переходники, входящие в комплект БК.
При ее отсутствии можно использовать для питания — прикуриватель(см.Замена прикуривателя своими силами ), для запуска БК — замок зажигания, лампу подсветки прикуривателя, которая загорается при включении габаритных лампочек и располагается вблизи со штатным местом для БК, масса берется тоже с прикуривателя.

Совет: При проведении любых манипуляций с электропроводкой авто ВАЗ 2109, нужно отключить массу аккумулятора, что предотвратит короткие замыкания и пожар.

Колодка диагностики ВАЗ 21093

Если в комплект БК входит датчик внешней температуры с длинным проводом, датчик размещается слева в углу переднего бампера. Здесь, на показания датчика, температура оказывает меньшее влияние.
Провод с датчиком из салона выводится через, расположенное в моторном щите, отверстие под тросик спидометра. Дальнейшую настройку БК может показать инструкция по эксплуатации устройства.
Как правильно подключается колодка диагностики на ВАЗ 2109, хорошо видно на видео.

Лада 21099 девять девять › Бортжурнал › диагностика ваз 2109-99 самая подробная инструкция, так же советы.

Всем привет ребят так как машина стоит уже неделю в гараже и ждет краску на облупившиеся двери, решил написать статью как сделать компьютерную диагностику ваз 2109-99 на инжекторных двигателях с 2001 года выпуска с мозгами GM, январь 4.1(по сути GM и январь 4.0/4.1 это одно и тоже), Bosch 1.5.4M, январь 5.1(разница этих мозгов лишь в том что январь 5.1 более динамичные ЭБУ так же их можно самостоятельно настраивать и прошивать без «операционного вмешательства») ибо ничего путного больше на этих машинах не было а про замену своих «мозгов» bosch 1.5.4 на январь задумываюсь уже давненько.
в моем случае рассказывать буду про ЭБУ Bosch 1.5.4M и январь 5.1.
про мозги GM и январь 4.1 я рассказывать не буду так как я с ними не сталкивался да и машин с такими ЭБУ уже не так много в основном их меняют на bosch 1.5.4 либо на январь 5.1.
сразу хочу сказать что эбу будут с маркировкой 2111 (тобишь 8 клапанный мотор) на сколько я знаю на зубилах с различие маркировок в данном случае:
BOSH M1.5.4 (2111-1411020)
Январь 5.1.1 (2111-1411020-71)
Январь 4.1 (2111-1411020-22)
GM ISFI-2S (2111-1411020-10 (20, 21))

BOSH M1.5.4N (2111-1411020-60)

VS 5.1 (2111-1411020-72)
данные ЭБУ почти идентичны различия в датчиках, возможностях настройки и стандарт R-83 (норма токсичности евро 2)
про ЭБУ BOSH MP7.0H (2111-1411020-40). рассказывать не буду ибо они пошли уже позже.
и так как подключится к эбу с вашего Ноутбука планшета и т.д
нам понадобится:
само устройство по которым мы будем смотреть показания (смартфон, планшет, ноутбук, компьютер не важно)
специальный диагностический шнур (либо просто bluetoch или wi-fi адаптер диагностический)
Програмное обеспечение на вашего устройство.
в моем случае это Ноутбук с windows 10 домашняя, диагностический шнур Vag-com KKL 409 и ПО OpenDiag 1.4 free.
(внимание эта инструкция для высокой панели)
с правой стороны пасажира снизу под панелью вы найдете диагностический разьем (в данном случае GM12 предлагаю сразу его выкинуть а не резать провода и покупать переходник, а а купить OBD II разьем и поставить его что-бы больше не заморачиватся) дальше что бы не расписывать куда как и что подключать я приложу фотографию взятую с интернета для подробного подключения:
идём в машину, ищем диагностическую колодку и цепляем наши проводки:
Контакт A — МАССА (-) (черный провод)
Контакт H — ПЛЮС (+) (желтый провод)
Контакт М — К-линия (синий провод):

Лада 2109 › Бортжурнал › Установка разъема OBD2

Всем здарова! Сегодняшняя запись, я думаю, будет полезна многим владельцам не новых ВАЗов… Не буду тянуть…
На старых моделях ВАЗов с инжекторным двигателем устанавливались диагностические колодки GM12 (OBD1), а большинство современных диагностических сканеров имеют разъем OBD2, и даже в автосервисах редко встречаются сканеры с нужным и рабочим переходником… Выход: установка разъема OBD2…

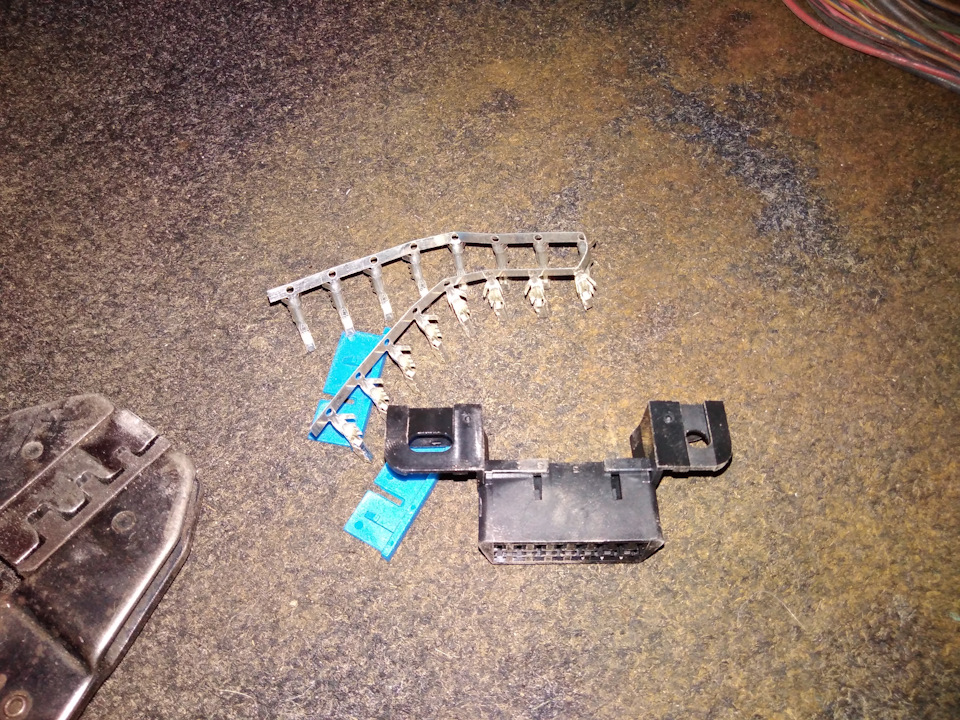

Заказал я пару месяцев назад на известном китайском сайте такой разъем (обошелся всего 160 руб.).

Решил не менять разъем, а поставить дополнительный. Провода соединял не на скрутку, а обрезал контактную часть вот таких вот клемм (продаютс в любом магазине с автозапчастями), скрутки слишком не надежные…

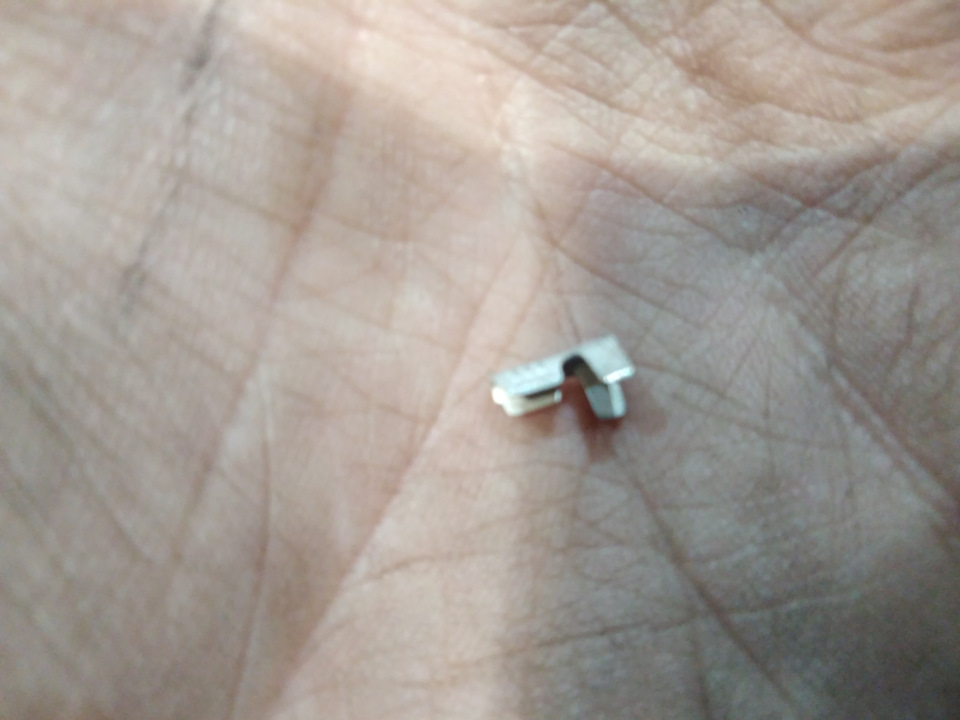

До вот такого состояния

И обжимал таким вот образом

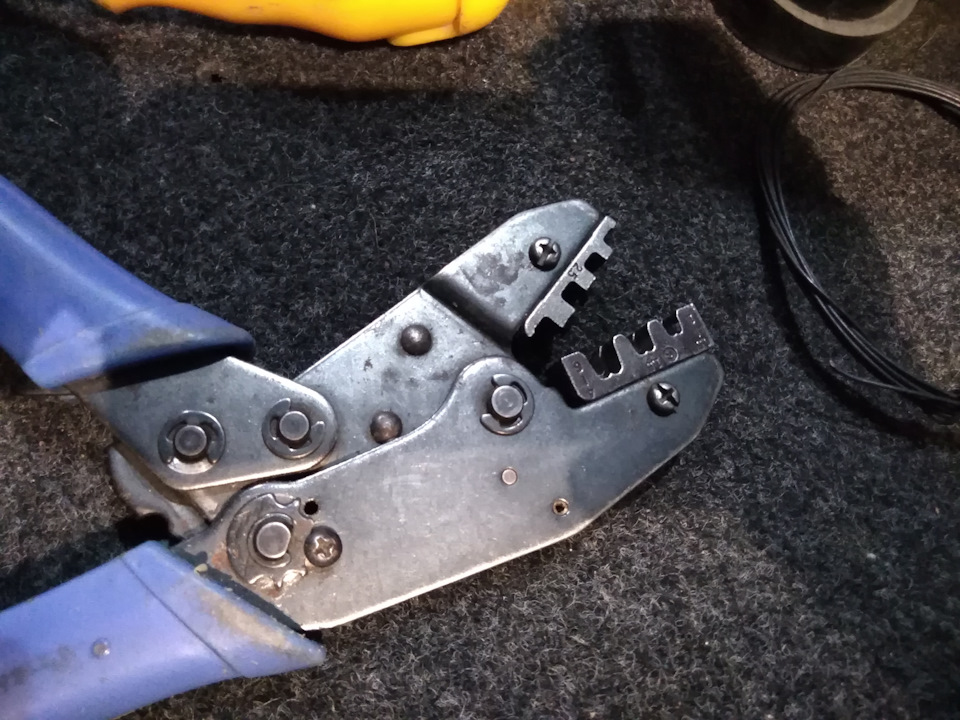

Такой вот обжимкой

Все соединил, прикрутил, вот результат:

Но, есть одно но… Ни один сканер, и даже профессиональный не мог связаться с ЭБУ (через родной разъем я раньше подключался и все работало)… Долго искал схемы подключения, думал может есть другие варианты распиновок разъемов, но все было сделано правильно… Оказался прикол вот в чем: когда я последний раз снимал торпеду, при сборке не воткнул разъем в блок иммобилайзера (у многих как и у меня они отключены программно в ЭБУ)…

ВНИМАНИЕ!
Диагностическая К-линия идет через блок иммобилайзера. Если отключен разъем, то сканер не сможет установить связь с ЭБУ.

Воткнул разъем и сразу все заработало!
Вот как то так…

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
