Ремонт карбюратора газ 53

ЗИЛ Помощник по хозяйству › Logbook › Регулировка и настройка кабюратора (карб газ 53).

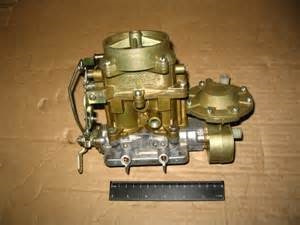

Всем привет! Стоит у меня такой карб газоновский визуально на фото он, номер не знаю на самам карбе 2 надписи уровень, и на обороте сделано в России. Вот такая проблемка вроде мелочь но и в тоже время не мелочь собрал мотор и теперь время настройки мотора. свечи перебрал крышка трамблера и провода новые, зажигание выставлено. На холостых вроде работает чисто, но нажимаешь педаль газа и провал или глохнет или подгазнешь пару раз разгазовывается максимальные обороты не развивает, тронутся не получается нормально машина не едет, в общем кошмар, карб чистил можно сказать слегка частичной разборкой тоесть снял верхнюю крышку уровень в норме, жиклеры продул вроде везде дуется. Хотя до ремонта не чихало и не кашляло ехало вроде пормально. Бензин вроде нормальный фирмы ГАЗПРОМ. В общем помогайте раскажите что в нем чистить то еще что крутить можно а куда не лезть.

П.С. С карбюратором вопрос решен, вылечил путем полной разборки, чистки вэдэшкой + компрессор и настройкой по мануалу.

ЗИЛ Помощник по хозяйству 1987, engine Hybrid 6.0 liter., 150 h. p., Rear drive, Manual — DIY

Comments 8

Еще я ставил бензаносос от г-53, зиловский часто греется и не качает бензин…

Он мне никакой не нужен я на метана круглый год!

кинь все разобранное в ацетон. и прокладки поменяй. такая штука была у меня. воздух сосало. сейчас как часики. обычно, как белый налет появляется в жиклерах.

Как таково надобность в карбюраторе практически отпала, т.к. езжу на метана а от карба рабочая часть только дросельные заслонки и все! А ацетон белый налёт не берёт я последний раз чистил вд40 забил на ночь все откисло и утром промышленности свежей вд и пробыл компрессором заменил прокладки и все стало идеально, но как перешёл на метан так ине помню как бензин пахнет)))

Карб новый с магаза двс после капиталки.

Да так то он новый просто я за 3 месяца закис я его мыл вместе с пауком водои и химией…)))

У меня такой стоит на волге двс змз-66. Такая же херня как ты описываеш только хуже. На хх работает нормально, жмеш газ — глохнет.

Мне помогла полная прочистка до винтика + полировка игл которые напротив заслонок и притирка плоскости заслонок к карбу, подсос воздуха для этого карба критичен. Чистил ВД-40 + компрессор!

ГАЗ 66 «Бурелом» › Бортжурнал › История союза ЗМЗ 53 и К-135. Замена карбюратора, топливного насоса.

Доброго дня.
Итак, на повестке дня у нас замена карбюратора и топливного насоса двигателя Soviet Вэ Восэм(А именно ЗМЗ 53)
Касательно К-135 это двухкамерный карбюратор, каждая из камер которого обеспечивает ТВС по 4 цилиндра.

Если немного отойти в сторону ближе к теории и истории, то с радостью поведаю вам вот что:
Итак, На старых версиях двигателей с большекубатурной вэобразной восьмёркой стоял впускной коллектор с перекрещиванием каналов на разных уровнях. С ним работал карбюратор К-126.
Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора.

На модернизированном моторе(ЗМЗ 53) коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ЗМЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу.

Вернёмся к нашим баранам и практическому использованию К-135. Карбюратор прост и надёжен, как железный швеллер. Не требует отстройки ТВС, так как просто-напросто напрочь отсутствует винт качества смеси. Имеется только винт холостого хода, да и тот просто меняет крайнее закрытое положение дроссельной заслонки.

С завода К-135 от Пекара имеет редуктор для эксплуатации двигателя ЗМЗ 53 в плотном союзе с ГБО. Видно на фото.

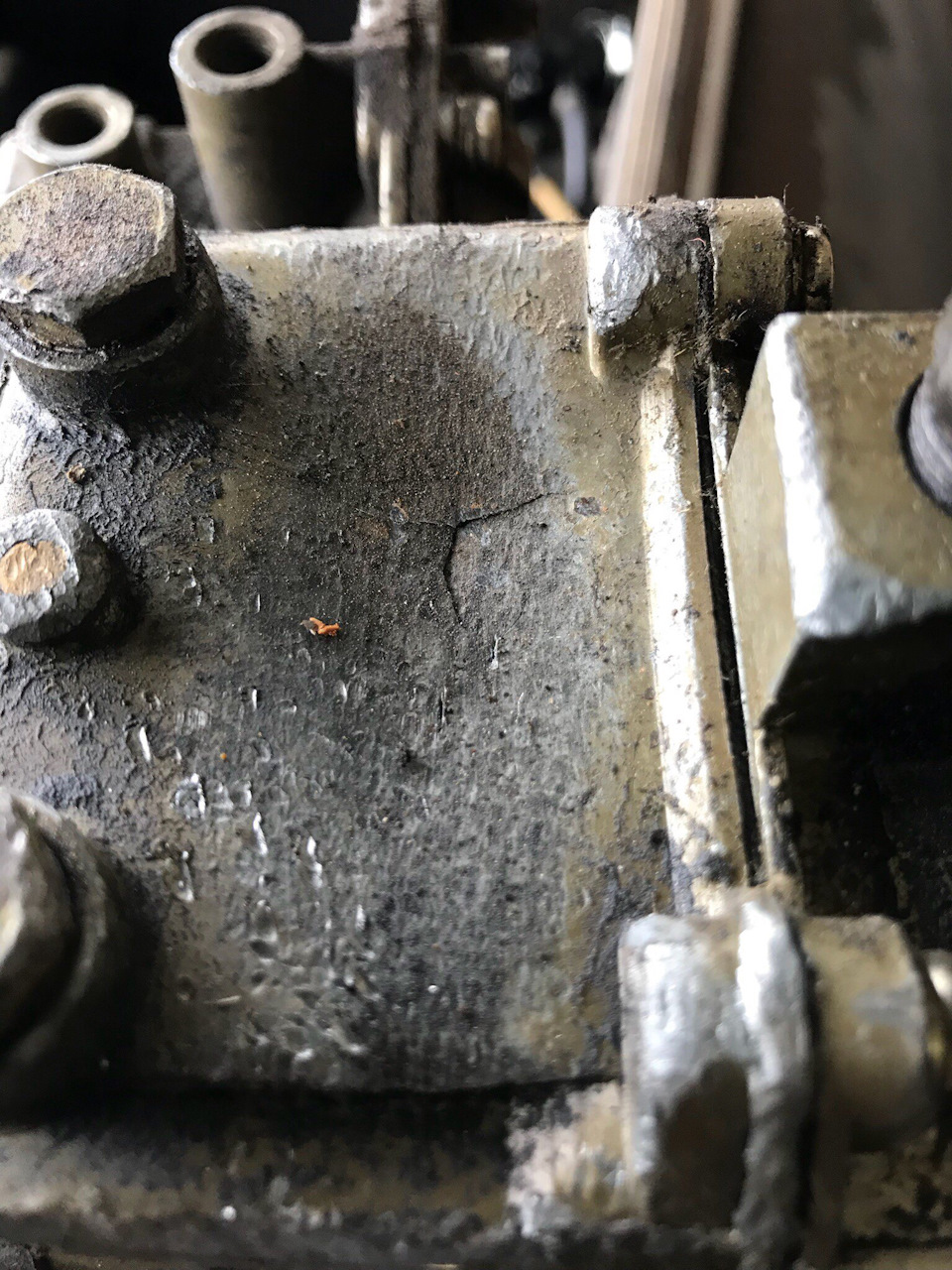

Что касается больных мест, так оно тут есть, но это скорее от недолжного обслуживания и выхода из температурных пределов работы моторной установки.Так вот, следствием вышеуказанной причины/прошедшего времени залипание иглы 2 камеры в открытом положении(ввиду высыхающей резинки-уплотнителя), после чего двигатель начинает заливать, не заводиться, ввиду экстремально богатой ТВС. И в полевых условиях это обычно лечат ударами по стенке поплавковой камеры или самого карбюратора, за которой и находятся иглы.Следствие такого «ремонта» можно увидеть ниже.

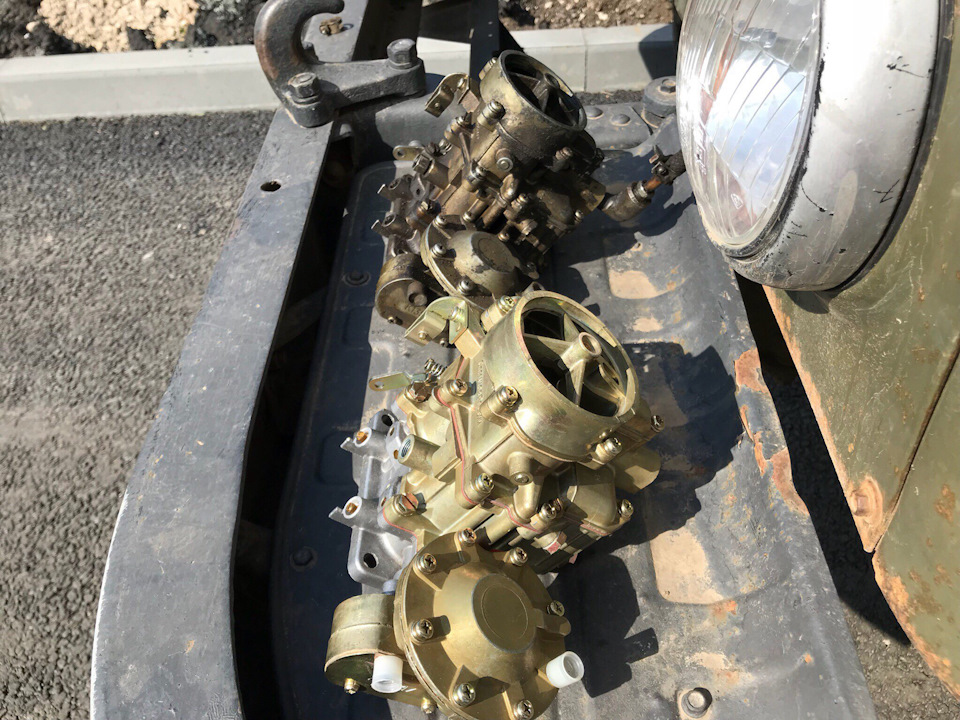

Ремонтных з/ч нужных найдено не было, потому был приобретен новый К-135 фирмы «Пекар». И был установлен взамен штатного. Ничего выдающегося. Фото процесса ниже.

Карбюратор ГАЗ 53

В любом автомобиле каждая деталь имеет важное значение и выполняет предназначенную ей роль. Такие функции есть и карбюратора. Являясь прибором для дозировки топлива и приготовления горючей смеси, он подготавливает топливо в цилиндрах к более полному сгоранию. Вся подготовка обычно заключается в том, что жидкое топливо распыляется на мелкие капли и испаряется, перемешиваясь с воздухом.

В машинах марки ГАЗ-53 на двигателях ЗМЗ-53 установлены карбюратор К-126 и К-135. Если сравнивать такие же детали, которыми оснащались в свое время ЗИЛ-130 и Москвич-412, то можно увидеть, что они очень похожи. Разница здесь очевидна в габаритах и возможностях его регулировки. Именно это и определяет некоторые особенности, которые обладают карбюраторы для ГАЗ-53.

Виды карбюраторов К-126

  1. Из чего же он состоит?
  2. Последовательности работы систем
  3. Особенности конструкции модели К-126
  4. Как можно проверить уровень топлива?
  5. Как регулировать холостой ход на К-126?
  6. Отличия модели К-135
  7. Принципы работы у систем К-135
  8. Немного о регулировке К-135

Из чего же он состоит?

Каждый карбюратор имеет системы, которые помогают ему правильно функционировать в определенных условиях. Есть еще и дополнения, которые помогают им правильно функционировать (к их числу, например, относятся соленоиды, предназначенные для прекращения подачи топлива или гасители скачков давления). Не рекомендуется делать снятие таких узлов, ведь это окажет заметное влияние на работу двигателя.

Итак, любой карбюратор для ГАЗ-53 будет состоять из следующих деталей:

  • Поплавковая камера;
  • Воздушная заслонка;
  • Система холостого хода;
  • Ускорительный насос;
  • Переходная система;
  • Главная дозирующая система карбюратора;
  • Экономайзер.

Схема карбюратора К-126

Последовательности работы систем

Работа каждого из вышеперечисленных составляющих — это гарантия отличной производительности и самого карбюратора. Так, например, поплавковая система поддерживает постоянный уровень топлива в поплавковой камере. Воздушная заслонка позволяет заводиться холодному двигателю путем обогащения топливовоздушной смеси. Система холостого хода следит за тем, чтобы обеспечивалась подача двигателя, который необходим для работы двигателя на низких оборотах, когда дозирующая система еще не работает. А вот ускорительный насос создан, чтобы происходил впрыск дополнительного топлива для предотвращения остановки и перебоев в двигателе во время разгона автомобиля (обычно это происходит при резком открытии дроссельной заслонки).

Далее — дело за переходной системой. Она нужна для включения переходного режима между холостым ходом и работой главной дозирующей системы. А вот уже последняя как раз и формирует необходимый газовоздушный туман, то есть подачу топлива к двигателю во время движения автомобиля со средними скоростями.

И, наконец, при работе двигателя под нагрузкой необходима более богатая топливовоздушная смесь, чем в обычном режиме. Именно система экономайзера обеспечит подачу дополнительного топлива.

Особенности конструкции модели К-126

Карбюратор модели К-126 у ГАЗ-53 является двухкамерной деталью, у которого ниспадающий поток горючей смеси. У него также есть экономайзер с механическим приводом и ускорительным насосом.

Его корпус состоит из верхней, средней и нижней части, каждая из которых соединяется винтами, а уже топливо будет поступать в поплавковую камеру через сетчатый фильтр. В качестве пускового устройства карбюратор К-126 имеет воздушную заслонку — у неё есть воздушный клапан, который призван предотвращать образование обогащенной смеси в тот момент, когда запускается двигатель. А у каждой из двух камер существует собственная автономная система холостого хода.

Размер карбюратора ГАЗ-53

Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса. Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна.

Читать еще:  Видео как снять задний бампер на шевроле круз седан; изучаем развернуто

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Регулировка уровня топлива в камере производится когда автомобиль ГАЗ-53 стоит на ровной горизонтальной площадке. В этом случае следует проверять его на двигателе, стоящем на холостых оборотах — в идеале он будет находиться не более, чем в 20,5 мм от нижней кромки разъема у поплавковой камеры. Если это расстояние не соблюдено, то необходимо просто скорректировать положение поплавка (снять верхнюю часть у карбюратора и подогнуть сам язычок кронштейна у поплавка в нужную сторону). Такая регулировка должна проводиться очень осторожно, иначе есть риск повредить уплотнительную шайбу.

Как регулировать холостой ход на К-126?

Эту процедуру следует проводить при двигателе, который прогрет до температуры 80 градусов Цельсия. Именно в этом случае карбюратор покажет оптимальные результаты. Перед тем как будет проведена подобная регулировка, следует обратить внимание на то, чтобы все детали системы зажигания находились в исправном состоянии, а зазоры обязательно соответствовали вышеприведенным требованиям.

Впервую очередь, заворачиваем до отказа винт регулировки смеси и выворачиваем его на 2,5 или 3 оборота. После этого нужно запустить двигатель и установить посредством упорного винта среднюю частоту вращения примерно до 600 оборотов в минуту.

Если регулировка карбюратора-126 была произведена правильно, то двигатель не будет глохнуть даже при резком открытии заслонки карбюратора — наоборот, он начнет набирать максимальные обороты.

Схема верхней части карбюратора ГАЗ-53

Отличия модели К-135

Карбюратор К-135 для ГАЗ-53- это эмульсионная двухкамерная модель также с падающим потоком и возможностью одновременного открытия дроссельных заслонок. Карбюратор этого типа имеет поплавковую камеру, которая аналогично предыдущей рассмотренной модели у него балансированная.

Чем же будет отличаться этот тип карбюратора от К-126? Это более усовершенствованная модель и отличаться она будет своими регулировочными параметрами. Также этот карбюратор устанавливается с одновременным введением на двигателе головок цилиндров винтовых впускных каналов.

Следует предупредить, что без изменения этих параметров использование такого типа карбюратора на двигателях с уже головками цилиндров более ранее выпуска просто недопустимо.

Принципы работы у систем К-135

Основные системы у карбюратора К-135 будут работать по принципу пневматического торможения бензина (воздушного). А вот его экономайзер будет работать уже без торможения. Система же холостого хода и главная дозирующая есть в каждой камере.

Управление на ГАЗ-53 будет осуществляться с педалью на полу кабины и системой тяги рычагов привода. Как вспомогательные элементы есть тяга ручного управления для дроссельных заслонок и такая же для воздушной заслонки.

Схема нижней части карбюратора ГАЗ-53

Немного о регулировке К-135

Регулировка К-135 на ГАЗ-53 при моменте включения экономайзера производится обязательно при снятых крышках и прокладке поплавковой камеры. Нажатием пальца планка будет устанавливаться таким образом, чтобы между ней и поплавковой камерой расстояние было не менее 14,8 и не более 15,2 мм.

Также при регулировке нужно обязательно отжать регулировочную гайку, чтобы между ней и поплавковой камерой был зазор в пределах 2,8 — 3,2 мм

Какие еще важные моменты имеет регулировка модели карбюратор К-135 для машины ГАЗ-53? Обязательно нужно следить за тем, чтобы дроссельные и воздушная заслонки свободно поворачивались и прикрывали собственные каналы без всяких заеданий. Зазоры допустимы и здесь, но не более 0,06 мм для дроссельных и 0,2 мм для воздушных заслонок. Соответствие обязательно нужно проверить щупами.

Следует обратить внимание и на работу ускорительного насоса. Его регулировка подразумевает замер производительности, которая должна быть не менее, чем 12 см3 на 10 полных ходов поршня. Сам же насос должен работать без заеданий. Важна и его чувствительность, которая подразумевает, что подача топлива должна идти одновременно с тем, как начинают работать дроссельные заслонки. Здесь разрешено запаздывание не больше, чем на 5°. Если запаздывание гораздо больше, что речь идет об износе — в этом случае подберите новый поршень к колодцу ускорительного насоса или замените резиновую манжету поршня.

А если производительность при проверке получилась гораздо меньшей величины? Значит, неплотно сидят клапаны или же просто засорился распылитель. Проблему в этом случае можно решить обычной продувкой или протиркой этих деталей.

При соблюдении всех вышеуказанных рекомендаций карбюратор будет работать как швейцарские часы.

Ремонт карбюратора газ 53

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Карбюратор (К-135) автомобиля ГАЗ-53-12

Карбюратор К-135 (рис. 25) эмульсионный, двухкамерный с падающим потоком, с одновременным открытием дроссельных заслонок и балансированной поплавковой камерой. От карбюратора К-126Б отличается регулировочными параметрами. Установлен с одновременным введением на двигателе головок цилиндров с винтовыми впускными каналами. Без изменения регулировочных параметров использование карбюратора К-135 на двигателях с обычными, ранее выпускавшимися головками цилиндров неприемлемо.

Рис. 25. Схема карбюратора К-135 и датчика ограничителя частоты вращения:
1 — ускорительный насос; 2 — крышка поплавковой камеры; 3 — воздушный жиклер главной системы; 4 — малый диффузор; 5 — топливный жиклер холостого хода; 6 — воздушная заслонка; 7 — распылитель ускорительного насоса; 8 — калиброванный распылитель экономайзера; 9—нагнетательный клапан; 10—воздушный жиклер холостого хода; 11 — клапан подачи топлива; 12 — сетчатый фильтр; 13 — поплавок; 14 — клапан датчика; 15 — пружина; 16 — ротор датчика; 17 — регулировочный винт; 18 — смотровое окно;
19 — пробка; 20 — диафрагма; 21 — пружина ограничителя; 22 — ось дроссельных заслонок; 23 — вакуумный жиклер ограничителя;
24 — прокладка; 25 — воздушный жиклер ограничителя,26 — манжета; 27 — главный жиклер; 28 — эмульсионная трубка; 29 — дроссельная заслонка; 30 — регулировочный винт холостого хода; 31 — корпус смесительных камер; 32 — подшипники; 33 — рычаг привода дроссельных заслонок; 34 — обратный клапан ускорительного насоса; 35 — корпус поплавковой камеры; 36 — клапан экономайзера

Основные регулировочные параметры карбюратора К-135

большого диффузора . 27,0

смесительной камеры . 34,0

распылителя экономайзера. 0,75+0,06

ускорительного насоса. 0,6±0,45

Эмульсионная трубка главной топливной системы (имеет четыре отверстия диаметром 1,3 мм). глухая

Пропускная способность, см /мин:

главного топливного жиклера. 310+4

топливного жиклера холостого хода . 90±1,5

Жиклеры диафрагменного исполнительного механизма ограничителя, см /мин:

От каждой камеры карбюратора горючая смесь подается независимо от другой через впускную трубу на свой ряд цилиндров: левая камера карбюратора (по ходу автомобиля) подает горючую смесь в 5, 6, 7 и 8 цилиндры, правая—в 1,2,3 и 4 цилиндры.

В крышке поплавковой камеры расположена воздушная заслонка 6 с двумя автоматическими клапанами. Привод воздушной заслонки соединен с осью дроссельных заслонок системой рычагов и тяг, которые обеспечивают при пуске холодного двигателя открытие последних на угол, необходимый для поддержания пусковой частоты вращения коленчатого вала двигателя. Эта система состоит из рычага 5 (рис. 26) привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки
6 , а другим — на рычаг 4 привода ускорительного насоса, соединенного с рычагом дроссельных заслонок тягой 2.

Основные системы карбюратора работают по принципу пневматического (воздушного) торможения бензина. Система экономайзера работает без торможения как элементарный карбюратор. Система холостого хода и главная дозирующая система имеются в каждой камере карбюратора.

Ускорительный насос и система пуска холодного двигателя — общие на обе камеры карбюратора. Экономайзер имеет общий на обе камеры клапан экономайзера и отдельные распылители, выведенные в каждую камеру.

Систем а холостого хода каждой камеры карбюратора состоит из топливного жиклера 5 (см. рис. 25), воздушного жиклера 10 и двух отверстий в смесительной камере: верхнего и нижнего. Нижнее отверстие снабжается винтом 30 для регулирования состава горючей смеси. Винт холостого хода для исключения подсоса воздуха уплотняется резиновым кольцом. На головке винта имеется накатка для возможности установки ограничителя поворота винта с обеспечением постоянства отрегулированного качественного состава смеси. Эмульсирование бензина обеспечивается воздушным жиклером 10.

Главная дозирующая система состоит из большого и малого 4 диффузоров, эмульсионной трубки 28, главного топливного 27 и воздушного 3 жиклеров.

Система холостого хода и главная дозирующая система обеспечивают необходимый расход бензина на всех основных режимах работы двигателя.

В экономайзер входят детали как общие для обеих камер, так и отдельные для каждой камеры. К первым относятся механизм привода и клапан 36 экономайзера с жиклером, а ко вторым — жиклеры, расположенные в блоке распылителей (по одному на каждую камеру).

Читать еще:  Датчик скорости Гранта

Рис. 26. Регулировка угла открытия дроссельных заслонок при закрытой воздушной заслонке (пуск холодного двигателя):
1 — рычаг дроссельных заслонок; 2 — тяга; 3 — регулировочная планка; 4 — рычаг привода ускорительного насоса; 5 — рычаг привода воздушной заслонки, 6 — ось воздушной заслонки

Ремонт Регулировка Карбюратора Газ 53

Регулировка карбона ГАЗ-53

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из которых работает на 4 цилиндрах. Дроссель оборудован приводом непосредственно в обе камеры, поэтому топливо дозируется одновременно во все цилиндры. Для оптимального расхода топлива в различных режимах двигателя в карбюраторе предусмотрено несколько систем контроля состава карбюратора.

Вот так выглядит карбюратор, установленный на ГАЗ 53

Первоначально карбюратор имел марку K126B, его последующая модификация была K135 (K135M). В принципе, модели практически не отличаются, изменилась только схема управления устройством, а в последних выпусках из поплавковой камеры было удалено удобное смотровое окно. Сейчас нереально увидеть уровень бензина.

устройство

К-135 эмульгируется, имеет 2 камеры и нисходящий поток.

Две камеры независимы друг от друга, благодаря чему топливная консистенция подается в цилиндры через впускную трубу. Одна камера служит от 1-го до 4-го цилиндров, а другая. для остальных.

Воздушная заслонка расположена внутри поплавковой камеры и оснащена двумя автоматическими клапанами. Основные системы, используемые в карбюраторе, работают по принципу воздушного торможения бензином, не считая экономайзера.

Кроме того, каждая камера имеет собственную систему холостого хода, базовую систему дозирования и распылители. 2 камеры карбюратор Единственным распространенным является система холодного запуска двигателя, ускорительный насос, частично экономайзер с одним клапаном на две камеры и приводной механизм. Отдельно форсунки, расположенные в блоке распылителя и связанные с экономайзером, установлены на них.

Любая система холостой ход имеет топливную и воздушную форсунки и два отверстия в смесительной камере. Резиновый кольцевой винт установлен в нижнем отверстии. Винт предназначен для контроля состава горючей консистенции. Ремонт карбюратора Газ 53 предусматривает первую регулировку карбюратора Газ 53. А резиновая прокладка предотвращает утечку воздуха через отверстие для винта.

Воздушная струя, в свою очередь, играет роль эмульгирующего бензина.

система холостой ход не может обеспечить адекватный расход топлива для всех режимов двигателя, поэтому помимо него есть основной карбюратор система дозирования, состоит из диффузоров: больших и малых, топливных и воздушных форсунок и эмульгированной трубки.

дом система дозирования

Основой для карбюратора является основная система дозирования (сокращенно как GDS). Он обеспечивает постоянный состав автомобиля и не позволяет ему быть слабее или богаче на средних оборотах бензинового двигателя (ДВС). Одна топливная и одна воздушная форсунки установлены в каждой из камер системы.

система холостой ход

система холостой ход Он предназначен для обеспечения измеренной производительности двигателя на отдельных оборотах двигателя. дроссель карбюратор всегда должен быть слегка прикрыт, и неработающая газовая смесь (XX) поступает во впускной тракт, минуя ГРС. Положение оси дросселя установлено количество винтов, а фирменные винты (по одному на каждую камеру) позволяют обогатить или исчерпать смесь в двадцать раз. Расход топлива автомобиля во многом зависит от регулирования.

Поплавковая камера

Поплавковая камера расположена в основном корпусе и поддерживает уровень газа в карбюраторе, необходимый для нормальной работы системы питания двигателя. Основными элементами в нем являются поплавок и запорный механизм, состоящий из иглы с мембраной и седлом клапана.

экономайзер

О карбюраторе К-135 (обзор возможных повреждений ацетона)

Видео может быть особенно интересным для всех автовладельцев с карбюратор К-135. ГАЗ-66. Idle Control 53 Recovery Восстановление, настройка и установка. А для других нравится.

Порошин трилогия пакет, устройство до 135, клиент против

какая карбюратор К 135 и что с этим делать. По пути про уход Порошина и недовольных.

Система экономайзера обогащает автомобиль на огромных оборотах двигателя, увеличивая при этом нагрузку. У экономайзера есть клапан, который при самом высоком открытии дросселя пропускает часть дополнительного топлива через каналы, минуя GDS.

Ускорительный насос

В карбюраторе K126 (K135) ускоритель представляет собой поршень с манжетой, которая проходит в цилиндрическом канале. Когда газ (газ) резко нажимается, дроссельная заслонка, механически соединенная с системой акселератора, заставляет поршень быстро перемещаться по каналу.

Схема устройства карбюратор К126 с жаткой из всех частей

Ограничитель скорости

Система не позволяет коленчатому валу превышать определенную скорость из-за неполного открытия дроссельной заслонки. Пневматическая операция из-за разжижения диафрагмы перемещается в пневматическом клапане устройства, вращая ось дроссельных клапанов, механически соединенных с ограничительным узлом.

Система запуска

Система запуска обеспечивает измеренные характеристики крутого двигателя. Система состоит из воздушных клапанов, расположенных в воздушной заслонке, и системы рычагов, соединяющих дроссель и воздушную заслонку. Протягивая всасывающий трос, воздушная заслонка блокируется, тяга тянет дроссель вперед и открывает его.

Когда холодный двигатель запускается, газ 53 клапана в воздушной заслонке открывается под вакуумом и добавляет воздух в карбюратор, предотвращая задержку двигателя при очень богатой консистенции.

Сбои карбюратор

В карбюраторе ГАЗ 53 может быть много разных дефектов, но все они связаны с чрезмерным расходом топлива, независимо от того, попадает ли обогащенная или обедненная смесь в цилиндры. Помимо чрезмерного расхода топлива, характерны следующие дефекты:

  • Из выхлопной трубы идет темный дым. Это особенно заметно при резком увеличении оборотов двигателя. В этом случае выстрелы могут быть сделаны в глушитель;
  • Двигатель работает на холостых оборотах, также может остановиться на двадцатых;
  • Мотор не развивает вращение, дроссели, попсы переходят во впускной коллектор;
  • При резком ускорении двигателя внутреннего сгорания происходит сбой;
  • Медленное ускорение автомобиля, но на высоких скоростях автомобиль едет нормально;
  • Недостаток мощности, двигатель не развивает скорость;
  • Прыжки при вождении особенно заметны при наборе скорости.

Ремонт карбюратора для грузовика ГАЗ 53

  • Застрял система холостой ход. Двигатель не стабильный в двадцатых, глохнет. Расход бензина значительно увеличивается;
  • Поршень ускорительного насоса заклинило в цилиндре. С резким ускорением машина отключается, карбюратор падает;
  • Отвинчивание корпуса поплавковой камеры на стыке с дроссельной заслонкой. Соединение пропускает воздух, автомобиль тоньше, а двигатель неустойчив. Очень сложно отрегулировать двадцатые. карбюратор практически невозможно отрегулировать;
  • GDS форсунки. топливо и воздух, засорение. Все блокировки в карбюраторе происходят через забитый топливный фильтр, приводя автомобиль в запыленные условия. Воздушный фильтр может быть забит;
  • Поплавковая или стопорная игла поплавкового механизма теряет герметичность. Сделай сам карбюраторный газ 53 регулировки. Ремонт карбюратора начинает переполняться, часто автомобиль вообще не заводится из-за перелива газа.

Ремонт карбюратор В первую очередь это касается мойки и очистки всех систем. Для этого снимается и разбирается карбюратор для очистки всех форсунок.

регулирование

Карбюратор K126B (также карбюратор K135) имеет несколько настроек:

  • холостой ход;
  • уровень бензина в поплавковой камере;
  • ход поршня насоса ускорителя;
  • когда система экономайзера включена.

Единственный регулировка сделан без разбора карбюратор. Этот двигатель работает на холостом ходу. Эта процедура чаще всего выполняется; это может выполнить любой водитель. Другим корректорам лучше всего доверять, но часто встречаются мастера, которые вносят какие-либо изменения своими руками. Для правильной регулировки двадцатый двигатель должен быть технически надежным, все цилиндры должны работать плавно.

Регулировка холостого хода:

  • на заблокированном двигателе затяните качественные винты обеих камер до конца, затем выкрутите каждые примерно 3 оборота;
  • запустить двигатель и прогреть до рабочего состояния;
  • количество винтов установите скорость XX примерно до 600. Тахометра в ГАЗ 53 нет; поэтому повороты установлены на ухо. они не должны быть слишком низкими или высокими;
  • затягиваем один из качественных винтов и до тех пор, пока двигатель внутреннего сгорания не выйдет из строя, затем выкручиваем винт обратно примерно на одну восьмую оборота (при стабильно работающем двигателе);
  • также работа со второй камерой;
  • количество винтов установить желаемую скорость;
  • если необходимо поднять качественный винт об / мин, если двигатель останавливается при сбросе педали газа.

Купить карбюратор К135 не проблема. он продается во многих салонах. Однако цена такого устройства довольно высокая. около 7000-8000 рублей. K126B больше не продается в магазинах, он давно снят с производства. Но реклама часто их продает, и вы можете купить почти новый карбюратор (2500-3000 рублей). Ремонтный комплект для модели К135 стоит в среднем 250-300 рублей.

Регулировка карбюратора к 135 на газ 53

Основными функциями карбюратора в автомобиле является приготовление и дозировка горючей смеси. На двигателях ЗМЗ-53, на автомобилях ГАЗ установлен карбюратор к 135. Процесс подразумевает равномерное распределение горючей смеси по цилиндрам силового агрегата автомобиля.

Устройство и предназначение карбюратора к 135

Устройство карбюратора газ-53 состоит из нескольких частей. Расход топлива контролируется независимыми системами регулировки горючей смеси. Характеристики карбюратора газ 53 имеет привод на две камеры, для синхронного распространения горючей смеси. Модификация и устройство карбюратора к 135 снабжена поплавковой камерой сбалансированного типа, это дает возможность одновременно открывать заслонки.

Схема карбюратора К-135 и датчика ограничителя частоты вращения: 1 — ускорительный насос: 2 — крышка поплавковой камеры; 3 — воздушный жиклер главной системы; 4 — малый диффузор; 5 — топливный жиклер холостого хода; 6 — воздушная заслонка; 7 — распылитель ускорительного насоса; 8 — калиброванный распылитель экономайзера; 9 — нагнетательный клапан; 10 — воздушный жиклер холостого хода; 11 — клапан подачи топлива; 12— сетчатый фильтр; 13 — поплавок; 14 — клапан датчика; 15 — пружина; 16 — ротор датчика; 17 — регулировочный винг; 18 — смотровое окно; 19 — пробка; 20 — диафрагма; 21 — пружина ограничителя; 22 — ось дроссельных заслонок; 23 — вакуумный жиклер ограничителя; 24 — прокладка; 25 — воздушный жиклер ограничнтеля; 26 — манжета; 27 — главный жиклер; 28 — эмульсионная трубка; 29 — дроссельная заслонка; 30 — регулировочный винт холостого хода;31 — корпус смесительных камер; 32 — подшипники; 33 — рычаг привода дроссельных заслонок; 34 — обратный клапан ускорительного насоса; 35 — корпус поплавковой камеры; 36 — клапан экономайзера.

Читать еще:  Ремонт и техническое обслуживание Чери Амулет

Благодаря улучшению впуска, удалось достигнуть более однородной рабочей смеси. Новая головка блока цилиндров, в паре с коллектором, при качественной настройке сопутствуют уменьшению токсичности. Карбюратор к 135 оснащен винтовыми стенками каналов, при увеличенной степени сжатия, позволяет экономить до 7% топлива.

Главная дозирующая система

Равномерный, постоянный состав рабочей, топливной смеси обеспечивает главная дозирующая система. Характеристики подразумевают установку на каждую камеру топливного и воздушного жиклеров, карбюратор газ 53 в составе дозирующей системы имеется распылитель воздуха. Постоянный состав смеси обеспечивает устойчивую работу на средних оборотах автомобиля.

Параметры дозирующих элементов карбюратора К-135

Система холостого хода

Стабильные и равномерные обороты на холостом ходу на карбюраторе газ достигаются положением дроссельной заслонки. Топливная смесь поступает к рабочей части при обходе ГДС, заслонка для беспрепятственного доступа к цилиндрам должна быть приоткрыта в правильном положении.

Схема системы холостого хода К 135: 1 — поплавковая камера с поплавковым механизмом; 2 -главный топливный жиклер; 3 -эмульсионный колодец с эмульсионной трубкой; 4 — винт «качества»; 5 — переходное отверстие; 6 — клапан подачи топлива к отверстиям системы холостого хода; 7 — воздушный жиклер холостого хода; 8 пробка воздушного жиклера; 9 — топливный жиклер холостого хода; 10 — входной воздушный патрубок.

Устройством карбюратора к 135 предусмотрена регулировка системы ХХ. Настройка напрямую влияет на расход топлива, винтами качества и количества регулируются параметры подачи смеси.

Поплавковая камера

Элементами поплавковой камеры являются:

  • Запорный механизм, игла с мембраной которого, установлена в седле клапана;
  • Поплавок, регулирующий количество топливной смеси в камеры.

Схема проверки уровня топлива в поплавковой камере карбюратора к 135 : 1 — штуцер; 2 — резиновая трубка; 3 — стеклянная трубка.

Основное предназначение поплавковой камеры карбюратора к 135 – поддержка уровня топлива для стабильной работы автомобиля. Камера установлена в главном корпусе карбюратора.

Экономайзер

За реализацию полной мощности двигателя отвечает экономайзер. Состав устройства включает клапан, который подает топливо по каналам в обход ГДС.

Экономайзер карбюратора к 135

Карбюратор газ 53 разработан по соответствию с нормами токсичности, при стабильных нагрузках доступ к камере сгорания блокируется доступ излишнего топлива.

Ускорительный насос

Схема укорительного насоса карбюратора: 1 — шток; 2 — планка; 3 — колодец; 4 — пружина; 5 — поршень; 6 — обратный клапан; 7 — тяга; 8 — рычаг; 9 — дроссельная заслонка; 10- нагнетательный клапан; 11 — распылитель.

При нажатии акселератора до упора в движении, за дело берется вступает ускорительный насос, встроенный в карбюратор модели к 135. Подача топлива к135му происходит за счёт поршня в цилиндрическом канале, который начинает обогащать смесь. Устройство выполнено с распылителем смеси, за счет этого, автомобиль набирает скорость плавно, без рывков.

Ограничитель числа оборотов

Работа системы производится на пневматике, движение диафрагмы происходит за счет разряжения, проворачивая ось дроссельных заслонок. Связанная с ограничителем механически, система карбюратора газ 53, не позволяет полностью открытие дроссельных заслонок. Количество оборотов двигателя регулируется дросселем.

Система пуска

Запуск охлажденного двигателя производится системой пуска. Процесс происходит следующим образом:

  • Вытягивается рычаг привода подсоса, прикрепленный к салону автомобиля, на нужное расстояние;
  • Система рычагов приоткрывает дроссель привода воздушной заслонку, тем самым перекрывается воздух.

Запуск производится за счёт обогащения смеси, контроля подачи топлива. Характеристики устройства к135 осуществлены таким образом, чтобы двигатель автомобиля не заглох. Воздушная заслонка имеет клапан, под действием разряжения которого, открывается доступ воздуха, во избежание чересчур обогащённой смеси.

Неисправности карбюратора

Не соблюдение условий периодичности технического обслуживания автомобиля может привести к поломкам. Неисправности подачи топлива карбюраторным устройством газ 53, прекращает нормальную работу при различных причинах и условиях. При выявлении неисправности узлов, необходимо определить какой именно агрегат дает сбои при работе. Случаются моменты, когда поломки вызваны не корректной работы системы зажигания. Перед ремонтом, необходимо проверить систему зажигания на наличие искры. Карбюратор к 135 стоит открывать только при случаях, если проверена система топливоподачи. Подача топлива может быть затруднена засорением топливо провода или шлангов.

Основные неисправности в работе карбюратора газ 53, может быть обогащение либо пере обеднение смеси. Оба фактора могут быть следствием неправильной регулировки к135му, отсутствие герметичности в работе системы или засорение системы подачи топлива.

  • Большой расход топлива, неустойчивая работа на холостом ходу;
  • Провалы при разгоне или повышенных нагрузках, следствие заклинивания поршня привода ускорительного насоса;
  • Засорение жиклеров. Происходит при агрессивной среде эксплуатации, неисправных фильтрах;
  • Разгерметизация корпуса поплавковой камеры к135 приводит к обеднению смеси, когда неустойчиво работает ДВС на определенных режимах;
  • Перелив топлива в камеру сгорания за счёт неисправностей иглы поплавковой системы приводит к затрудненному запуску автомобиля.

Промывка и продувка систем потоком воздуха, агрегатов производится при выявлении одной из причин нестабильной работы, а также, качестве профилактики. Обычно ремонт карбюратора газ 53 рекомендуется доверить специалистам, они снабжены необходимым инструментом, навыками для качественной работы. Отрегулировать паз холостого хода своими руками можно сняв воздушный фильтр.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

  • Количество бензина в поплавковой камере;
  • Настройка работы экономайзера;
  • Ход поршня ускорительного насоса;
  • Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

  • Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
  • Прогреть двигатель до рабочей температуры;
  • Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
  • Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
  • Регулировка количества производится на обеих камерах, параллелью друг другу;
  • В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи. Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
