Замена задних колодок рено меган 2

Замена задних и передних колодок на Меган 2 (фото и видео)

Смена задних колодок на Рено Меган 2

Чтобы заменить задние тормозные колодки, нужен будет баллоник, рожковые ключи на 13 мм, а также 15 мм, устройство для закручивания поршня в цилиндр суппорта, WD-40 и плоская отвертка.

  • Подкладываем подпорки под передние колеса (отключить ручной тормоз).
  • С основного тормозного цилиндра необходимо удалить крышку.
  • Снять колесо.
  • С помощью WD-40 смазываем болтовые соединения суппорта.
  • Направляющий палец нужно держать ключом на 15 мм, чтобы он не крутился. Ключом на 13 мм раскручиваем болтовые соединения (нижние и верхние) суппорта, после чего его нужно приподнять и отодвинуть в сторону.
  • Удаляем старые тормозные противооткатные упоры.
  • С помощью плоской отвертки вынимаем пружины противооткатных упоров с направляющих стоек.
  • Зачищаем щеткой те места, где направляющая стойка контактировала с противооткатными упорами.
  • Вынув пальцы суппорта (верхний и нижний), убеждаемся в том, что они смазаны. Если нужно, добавляем специальную смазку для комплектующих системы торможения, а затем ставим пальцы на место.
  • Чтобы установить новые задние колодки на машину Рено, нужно в цилиндр суппорта поставить поршень. Потребуется молоток с рожковым ключом, играющий роль воротка для вкручивания поршня. В крестовину поршня вставляется ключ, а другая сторона ключа вставляется в ручку молотка. Затем с силой вкручиваем поршень, который будет вначале идти туго, но затем легко встанет, куда нужно. Для этого дела необходим помощник, который будет придерживать детали.

Собираем далее все в обратной последовательности и приступаем к следующему колесу. При недопонимании каких-либо моментов, лучше посмотреть видео на тему замена «башмаков».

Смена передних колодок на Рено Меган 2

Чтобы поменять передние колодки, нужна монтировка, шлицевая отвертка, домкрат, шестигранник (7 мм), шприц на 20 мл. Необходимо менять передние колодки в машине Рено в такой последовательности:

  • Отсоединяем тормозной шланг.
  • Снимаем с болтов колпачки и бережно поднимаем цилиндр, насколько это возможно.
  • Откручиваем оба болта и помним про пружину, находящуюся снаружи суппорта.
  • Цилиндр и часть суппорта аккуратно вынимаем.
  • Удаляем старые передние «башмаки», после чего должна быть произведена замена старых противооткатных упоров новыми (можно посмотреть видео этой операции).
  • Сборка осуществляется в обратном порядке.

Надо отметить, что замена этой детали на Рено не требует много сил. При закручивании болтов шестигранником, можно легко сорвать головки. Не забываем в конце прокачать систему торможения, нажимая педаль тормоза, пока она не будет упругой.

Тормозные задние и передние колодки Рено Меган 2

В нашей стране большой популярностью пользуется машина из Франции Рено Меган 2. Хотя данное авто и считается очень надежным, поломок не избежать. В негодность через определенное время приходят и колодки автомобильной тормозной системы. И многих автовладельцев интересует вопрос как заменить изношенные изрядно колодки тормозные передние, ну и задние соответственно, своими руками.

Инструменты для замены на колесах колодок на Мегане 2

Если вы решили осуществить замену колодок собственноручно, не прибегая к помощи специалистов автосервиса, то вам однозначно потребуется определенный набор инструментария:

  • Отвертка плоская обычная;
  • Ключи рожковые классические на 13- и 15-мм;
  • Баллонный ключ;
  • WD-40;
  • Устройство, с помощью которого закручивается поршень в цилиндр непосредственного суппорта.

Как заменить колодки на Меган 2-го поколения пошагово

Приступаем к замене самостоятельной колодок на «французе» Рено Меган 2:

  • Первым делом необходимо под передние автомобильные колеса подложить специальные подпорки и отключить ручной тормоз (рычаг в салоне).
  • Снимаем крышку с тормозного основного, так сказать, цилиндра.
  • Снимаем колесо.
  • Далее смазываем все болтовые соединения на суппорте WD-40.
  • Важно знать, чтобы не крутился при работе направляющий палец, его следует держать ключом 15мм. Заранее заготовленным ключом 13мм раскручиваем верхние и нижние, то есть все, болтовые соединения тормозного суппорта. Затем его поднимаем и отодвигаем в сторону.
  • Демонтируем тормозные старые изношенные упоры противооткатные. И продолжаем работу.
  • Чтобы снять пружины упоров так называемых противооткатных непосредственно с направляющих стоек, использовать следует плоскую отвертку.
  • Не забываем пленкой защитить те места, в которых направляющая стойка имела контакт с упорами противооткатными.
  • Следующим этапом вытаскиваем нижний и так же верхний пальцы суппорта. Не забудьте проверить, смазаны ли они. Когда есть такая необходимость, то используем специальную смазку, предназначенную для комплектующих в системе торможения. Уже после этого надо поставить на место пальцы.
  • Продолжаем работу, и на следующем этапе следует поставить поршень на свое законное место в цилиндр суппорта. Это необходимо дабы на авто установить новенькие задние колодки. Для обозначенной процедуры потребуется рожковый ключ и молоток, и ключ в таком случае играет роль воротка, нужного для вкручивания поршня. Итак, вставляем ключ в поршневую крестовину, для удобства сторону ключа нужно вставить в ручку молотка. Вкрутить поршень нужно силой, и сначала он идет довольно туго, затем непременно он встает как нужно. В этом деле вероятнее всего вам потребуется помощник, ведь кому-то требуется придерживать некоторые детали.
Читать еще:  Ремонт турбины Фольксваген

С первым колесом все закончено, остается лишь собрать все в обратной как указанно в инструкции последовательности и перейти к работе над следующим колесом. Если вы не уверены в своих силах, и не до конца все понятно при небольшом опыте, тогда лучше всего изучить видео на тему как меняются колодки тормозные задние или же спереди.

Меняем своими руками передние колодки на Мегане 2

Для замены собственноручно передних колодок запастись следует таким инструментарием:

  • Медицинский 20-и миллиметровый шприц;
  • 7-миллиметровый 6-гранник;
  • Автомобильный домкрат;
  • Отвертка специальная шлицевая;
  • Обычная монтировка.

Осуществляем замену в следующей последовательности:

  • Отсоедините шланг тормозной системы.
  • Снимите все колпачки с болтов.
  • Аккуратно приподнимите цилиндр, насколько сможете.
  • Открутите 2 болта, при этом не забываем про находящуюся с наружной автомобильного суппорта пружину.
  • Не спеша вытащите часть суппорта и, конечно же, цилиндр.
  • Снимите колодки тормозные передние, замените старые на новые.
  • Произведите замену упоров тормозной системы противооткатных старых на новые.
  • Соберите все в обратном по инструкции порядке.

Изучите видео материалы по данной теме, если есть сомнения и неуверенность в своих силах и опыте.

Подведем итоги

Первым делом что хочется добавить при подведении итогов, замена колодок на популярной Рено Меган 2, от вас не потребует много времени и сил. Помните, что болты закручивать нужно не спеша и не применять много силы, в противном случае, вы рискуете сорвать головки. В конце всей процедуры по замене необходимо прокачать тормозную систему. Делается это легко: нажимаем на тормозную педаль до тех пор, пока она не станет ходить упруго.

Замена задних колодок Рено Меган 2

Приветствую. Произведем замену задних тормозных колодок на автомобиле Рено Меган 2 с дисковыми тормозами.

Инструменты:

  • ключ для колесных болтов
  • домкрат
  • отвертка для снятия клипс
  • рожково-накидные ключи на пятнадцать и тринадцать
  • приспособление для вкручивания тормозных поршней
  • WD-40
  • металлическая щетка

Артикул:

  • Рекомендую задние колодки для Меган 2 от ATE — 13.0460-2845.2 (в комплекте колодки, скобы, болты)
  • Смазка для направляющих пальцев — TRW PFG110
  • Рем. комплект заднего суппорта Меган 2 — D4567

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Освобождаем трос ручника от тяги. Для этого отжимаем пальцем тягу и выводим конец троса вниз с помощью отвертки для клипс.

Так же выводим трос из скобы, просто сдернув его назад руками.

3. Откручиваем нижний болт крепления суппорта.

Ключом на пятнадцать держим направляющую, а ключом на тринадцать откручиваем болт.

4. Поднимаем суппорт и извлекаем старые колодки.

5. С помощью приспособления вкручиваем тормозной поршень. Когда будете покупать приспособление посмотрите чтобы шляпка была под два паза, на тормозном поршне есть выемки под два паза.

Рекомендую перед процедурой вкручивания поршня, очистить всю грязь и оценить состояние пыльника. Если он в порядке, то брызните немного вокруг пыльника WD — 40 чтобы при вкручивании поршня его не задрало.

6. Очищаем грязь с направляющих колодок. При необходимости меняем направляющие. С качественными колодками новые направляющие идут в комплекте.

7. Проверяем пыльники направляющих.

8. Меняем смазку направляющих. Вымываем старую, кладем новую.

9. Монтируем новые колодки.

10. Закрываем суппорт. Смотрите чтобы пружинки колодок поджались суппортом.

11. Закручиваем нижний болт суппорта. С новыми качественными колодками идут новые болты. Если есть, обязательно закручиваем новые.

12. Вставляем трос в скобу.

13. Нажимаем на тягу и заводим конец троса.

14. Нажимая на тягу от руки подводим колодки так чтобы тормозной диск прокручивался с небольшим усилием.

15. Устанавливаем колесо и меняем колодки на другой стороне.

Видео урок

Задние тормоза

ЗАДНИЕ ТОРМОЗНЫЕ МЕХАНИЗМЫ: ДЕМОНТАЖ
  • Установите автомобиль на подъемник.
  • Отпустите стояночный тормоз.
  • Снимите задние колеса.
  • Отсоедините тросы привода стояночного тормоза.
  • Открутите болты крепления нижних тормозных суппортов.
  • Поверните суппорт вверх.

  • Снимите тормозные колодки.

Задние тормозные механизмы: замена
  • Отожмите поршень до упора, до края гнезда.

  • Вставьте новые колодки.
  • Вставьте шпильки (1).
  • Затяните крепежные болты нижнего суппорта с усилием
    7 Hм.
  • Подсоедините тросы привода стояночного тормоза.
Читать еще:  Не заводится в мороз рено меган 2

ПРЕДУПРЕЖДЕНИЕ: Перед тем как установить крепежные болты, смажьте их клеевым герметиком для резьбовых соединений. Нажмите несколько раз на педаль тормоза для подвода поршней к колодкам. Несколько раз поднимите рычаг стояночного тормоза, чтобы подключить функцию блокировки / разблокировки и установления механизма автоматической регулировки зазора в рабочее положение. Если необходимо заменить тормозной диск, ознакомьтесь с процедурами его демонтажа и монтажа на странице 2.

ТОРМОЗНЫЕ ДИСКИ

тормозные диски: ДЕМОНТАЖ
  • Установите автомобиль на подъемник.
  • Снимите задние колеса.
  • Отсоедините тросы привода стояночного тормоза.
  • Снимите болты крепления.
  • Снимите тормозной суппорт.
  • Снимите тормозные колодки.
  • Выньте крепежные винты тормозного суппорта.
  • Выньте крепления тормозного суппорта.
  • Снимите защитные колпачки с гаек.
  • Снимите гайку цапфы ступицы.
  • Снимите тормозной диск с подшипником.
тормозные диски: ЗАМЕНА
  • Установите подшипниковый узел с тормозным диском на цапфу ступицы и затяните его с усилием 15 Hм.
  • Затяните гайку цапфы ступицы с усилием 280 Hм и вставьте защитные колпачки.
  • Вставьте тормозные колодки и установите тормозной суппорт на опору.
  • Затяните крепежные винты тормозного суппорта с усилием 105 Hм.
  • Затяните крепежные болты с усилием 36 Hм.
  • Подсоедините тросы стояночного тормоза и выполните регулировку.
  • Проверьте уровень тормозной жидкости.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Тормозная жидкость гигроскопична и подлежит периодической замене. Используйте только те жидкости, которые соответствуют требованиям технических спецификаций из таблицы. Избегайте случайного попадания жидкости на окрашенные поверхности, резиновые, пластмассовые и другие механические детали. Не используйте жидкость из емкости, которая была открыта в течение длительного периода времени.

Стояночный тормоз

стояночный тормоз: ДЕМОНТАЖ
  • Установите автомобиль на двухстоечный подъемник.
  • Снимите центральную консоль.
  • Открутите на несколько оборотов гайку регулятора стояночного тормоза.

ЗАМЕНА И РЕГУЛИРОВКА
  • Прикрепите тросы стояночного тормоза к соответствующим местам крепления.
  • Подсоедините тросы стояночного тормоза к соответствующим местам крепления. Проверьте, чтобы упоры тросов стояночного тормоза были правильно размещены со стороны кузова.
  • Установите тросы стояночного тормоза.
  • Подсоедините тросы со стороны тормозного суппорта.
  • Подсоедините тросы со стороны стояночного тормоза.
  • Вставьте новую гайку регулятора.

ПРЕДУПРЕЖДЕНИЕ: Старая гайка не подлежит повторному использованию.

  • Проверьте, чтобы зажимы тросов стояночного тормоза располагались напротив гнезд.
  • Затяните регулировочную гайку так, чтобы получить установочный размер X, указанный на рисунке.

X = 21 ммСкоба тросового зажима — черного цвета.
X = 16 ммСкоба тросового зажима — золотого цвета.

ПРЕДУПРЕЖДЕНИЕ: После замены тросов привода стояночного тормоза и до регулировки расстояния Х потяните несколько раз рычаг стояночного тормоза.

ГИДРАВЛИЧЕСКИЙ КОНТУР

ПРОКАЧКА ТОРМОЗНОЙ СИСТЕМЫ
  • Проверьте уровень тормозной жидкости и состояние системы дренажа воздуха.

Примечание: В ABS не должно быть гидравлических и/или электрических неполадок.

Внимание! Аккумуляторная батарея автомобиля должна быть отсоединена во избежание непроизвольного запуска соленоидных клапанов гидравлического узла.

  • Установите автомобиль на подъемник.
  • Подсоедините устройство прокачки тормозной системы к расходному бачку тормозной жидкости автомобиля.
  • Наденьте один конец резинового шланга на штуцер выпуска воздуха, другой конец опустите в сосуд с тормозной жидкостью.
  • Прокачайте систему, окрутив штуцеры выпуска воздуха согласно установленному порядку.
Очередность прокачки тормозных механизмов
1)правый задний суппорт
2)левый передний суппорт
3)левый задний суппорт
4)правый передний суп порт
  • Проверьте ход педали при выключенном двигателе; если нажатие педали слишком мягкое, повторите процедуру прокачки.
  • После отсоединения устройства прокачки заполните бачок тормозной жидкостью до требуемого уровня.
  • Проверьте затяжку штуцеров выпуска воздуха и наличие на них защитных колпачков.
  • Выполните пробную поездку в условиях обязательного срабатывания ABS, чтобы убедиться в штатной работе педали тормоза.
ТОРМОЗНАЯ ЖИДКОСТЬ
Количество1,0 л
ПродуктSAE J 1703-DOT4
Техническое обслуживание
интервалы
Проверяйте уровень каждые 20 000 км
Выполняйте замену и прокачку каждые 120 000 км или каждые 4 года
ТОРМОЗНАЯ ЖИДКОСТЬ DOT4
FBX050500 мл
FBX1001 л
FBX5005 л
FBX200020 л
АРТИКУЛ FERODO
ТОРМОЗНЫЕ КОЛОДКИFDB1491
Тормозные диски
Артикул деталиDDF1571
Диаметр (мм)24 000
Толщина (мм)800
Мин. толщина (мм)700
Макс. отклонение от окружности (мм)7

Примечание: Данный вид суппорта может использоваться не только на Renault Mégane, но и на автомобилях следующих моделей:

  • Citroën C4
  • Renault Clio (III), Modus
  • Peugeot 308

Renault Megane 1.6 К4М › Бортжурнал › Замена задних тормозных колодок Renault Megane 2 II

Пришло время переобуваться на зимние колеса, и после последнего визита на подъемник заметил что пришла пора заменить задние тормозные колодки. Чтобы по два раза не снимать колеса сделал два дела за раз, и перезулся на зиму и поменял колодки.

Читать еще:  Что там стучит в подвеске — находим проблему своими силами

Кто читал в предыдущих записях о замене колодок и дисков спереди, фирма колодок была определена еще тогда, поэтому ставить буду Brembo.

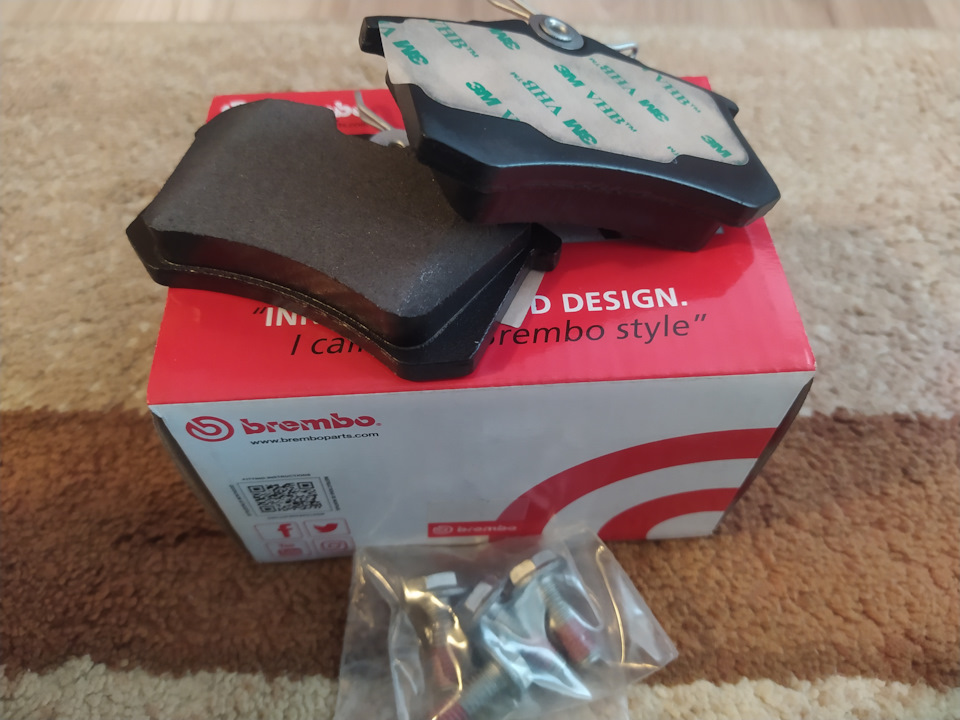

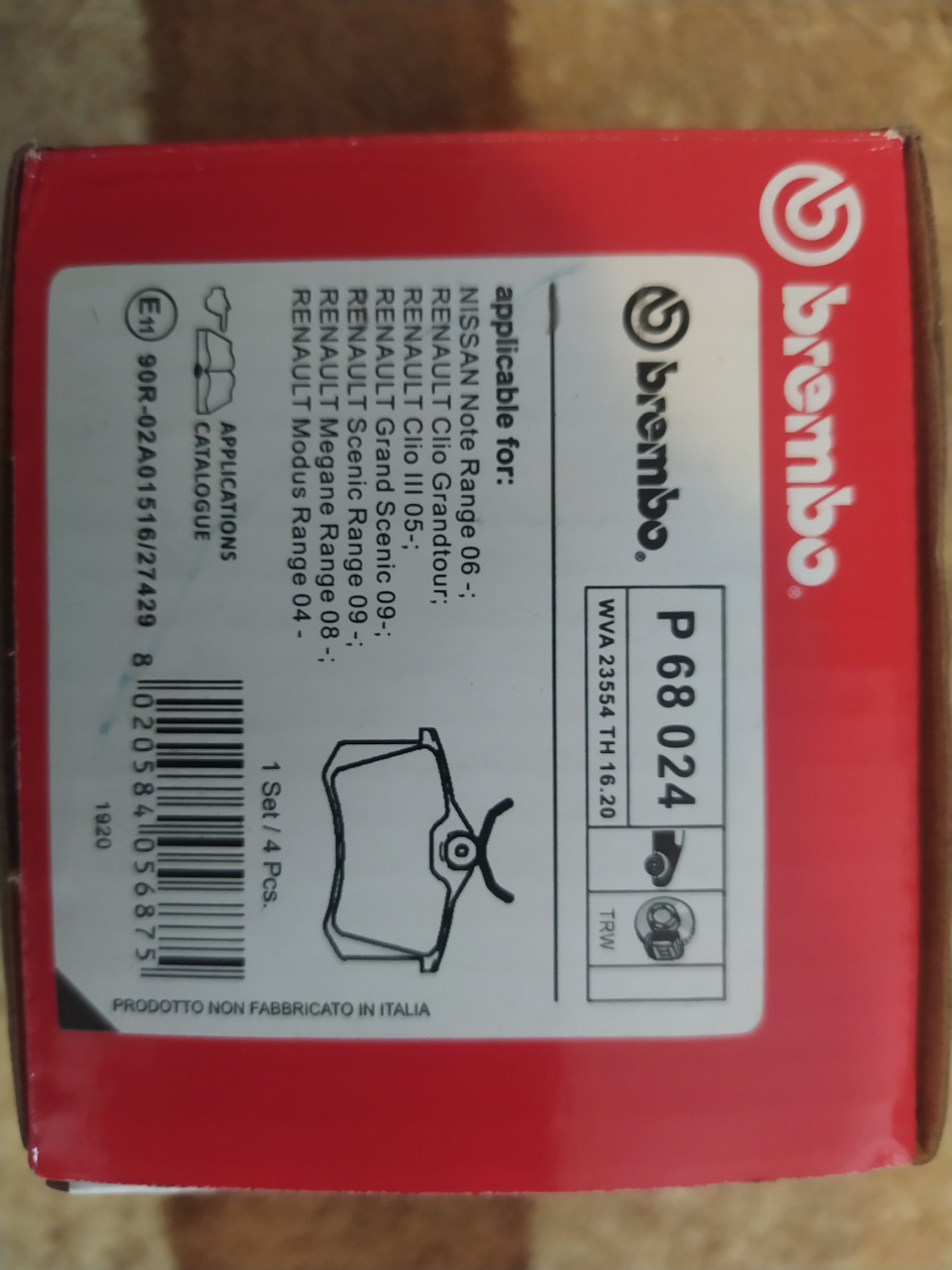

Торомзная система TRW модель колодок Р 68 024

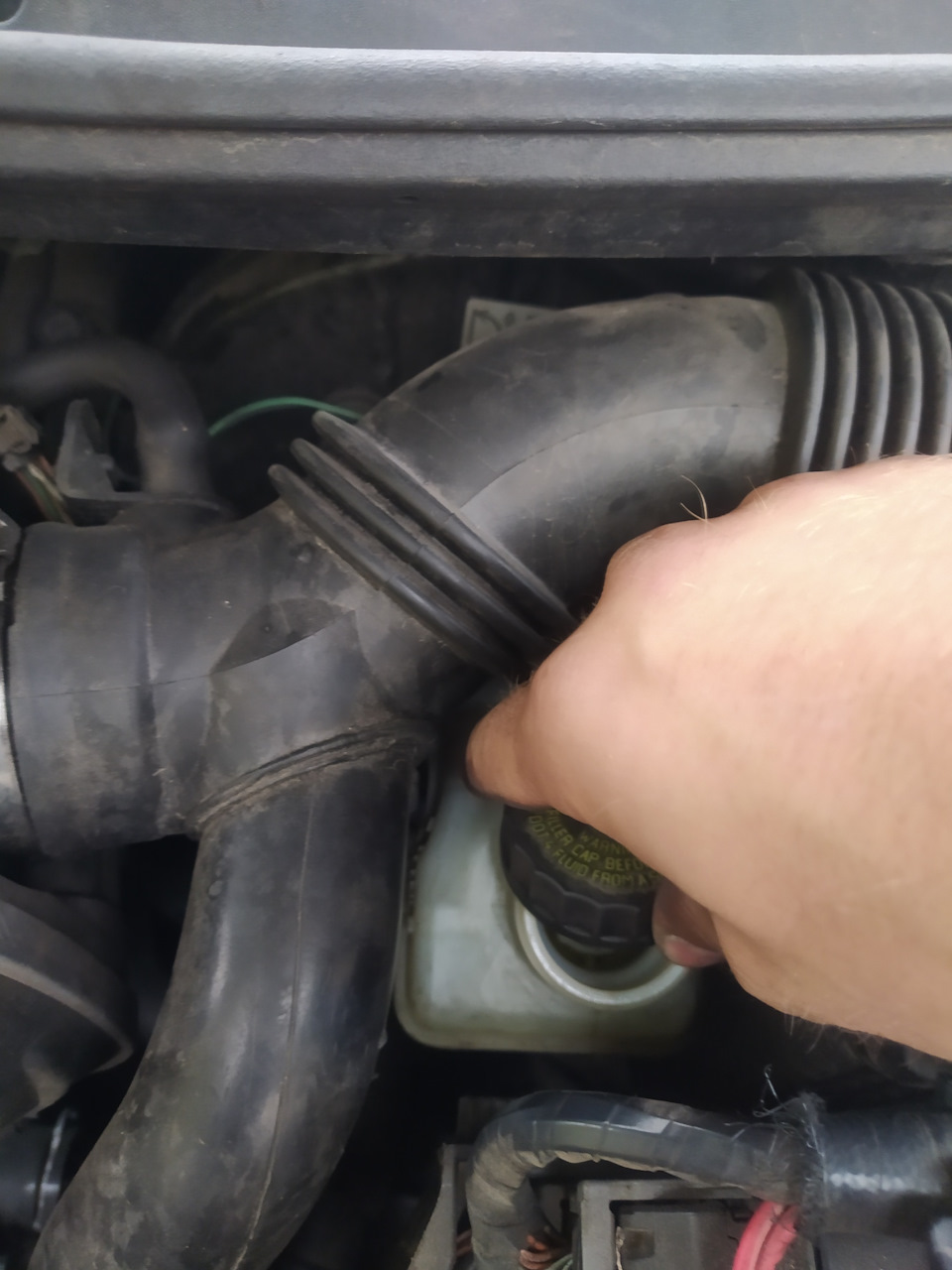

Для начала откручиваем бачок тормозной жидкости, потому что когда будем вдавливать поршня суппортов, уровень в бачке поднимется.

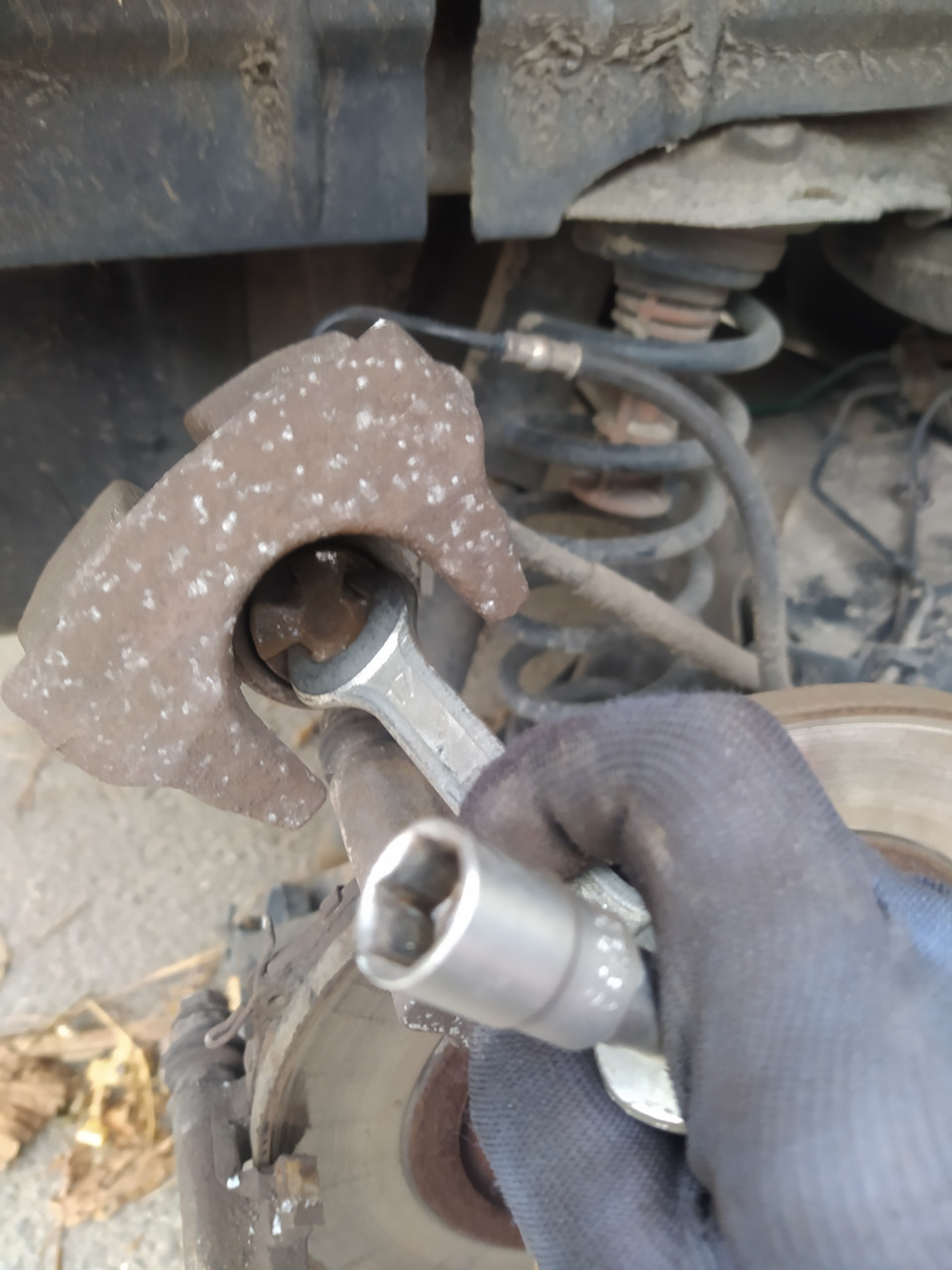

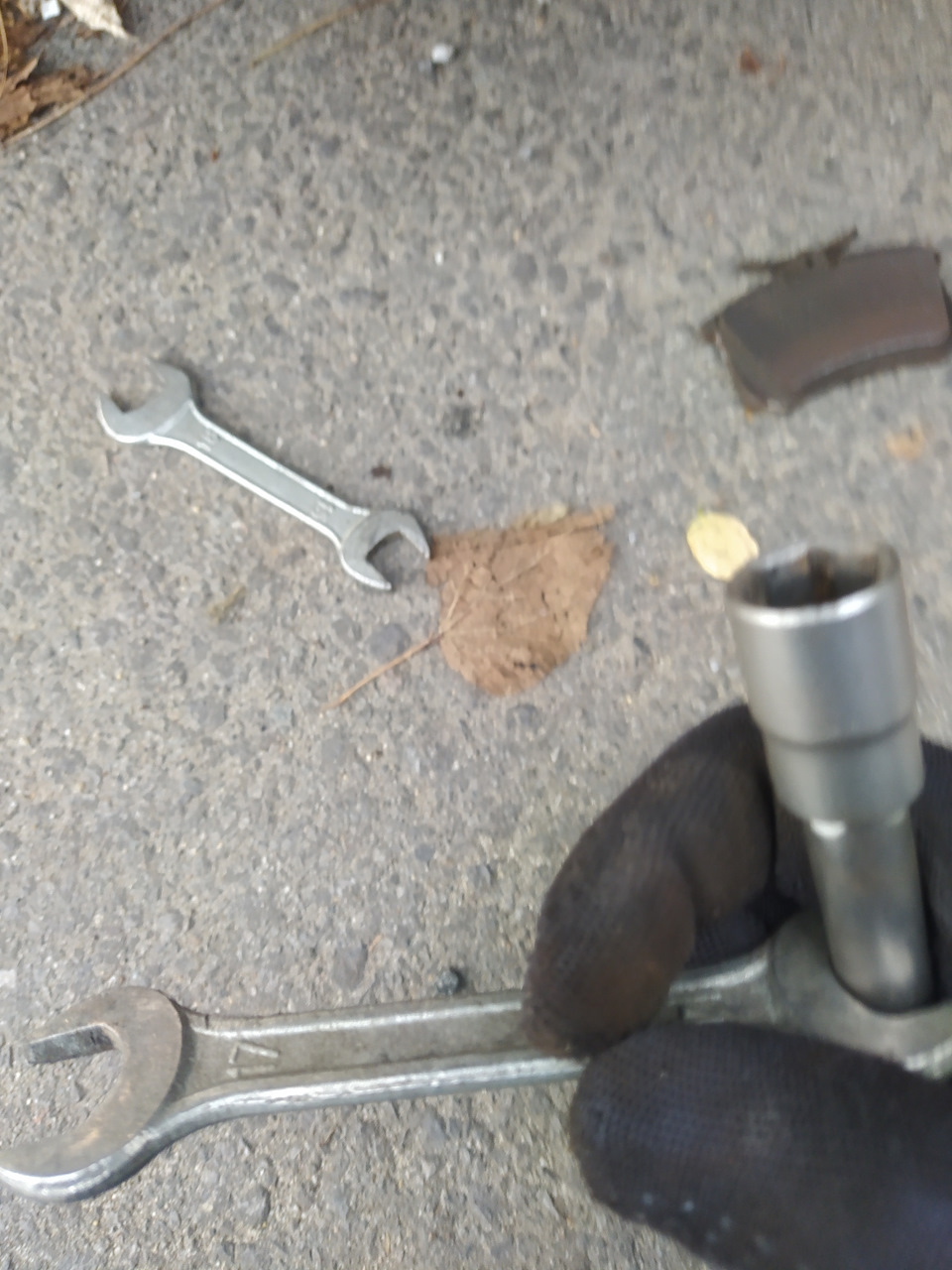

После того как сняли колесо откручиваем болты которыми прикручен суппорт к скобе.

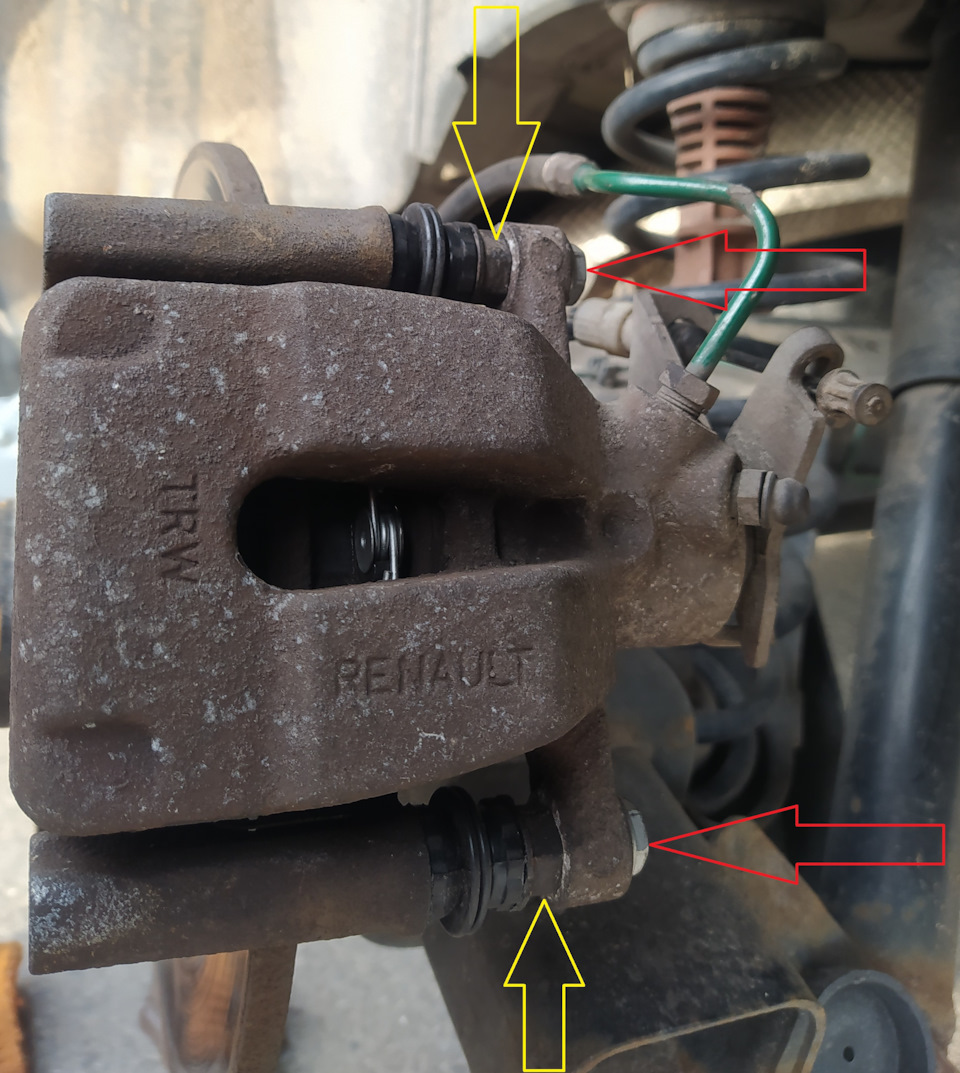

Желтая стрелка (держим рожковым ключем направляющую суппорта), красная стрелка (откручиваем болты).

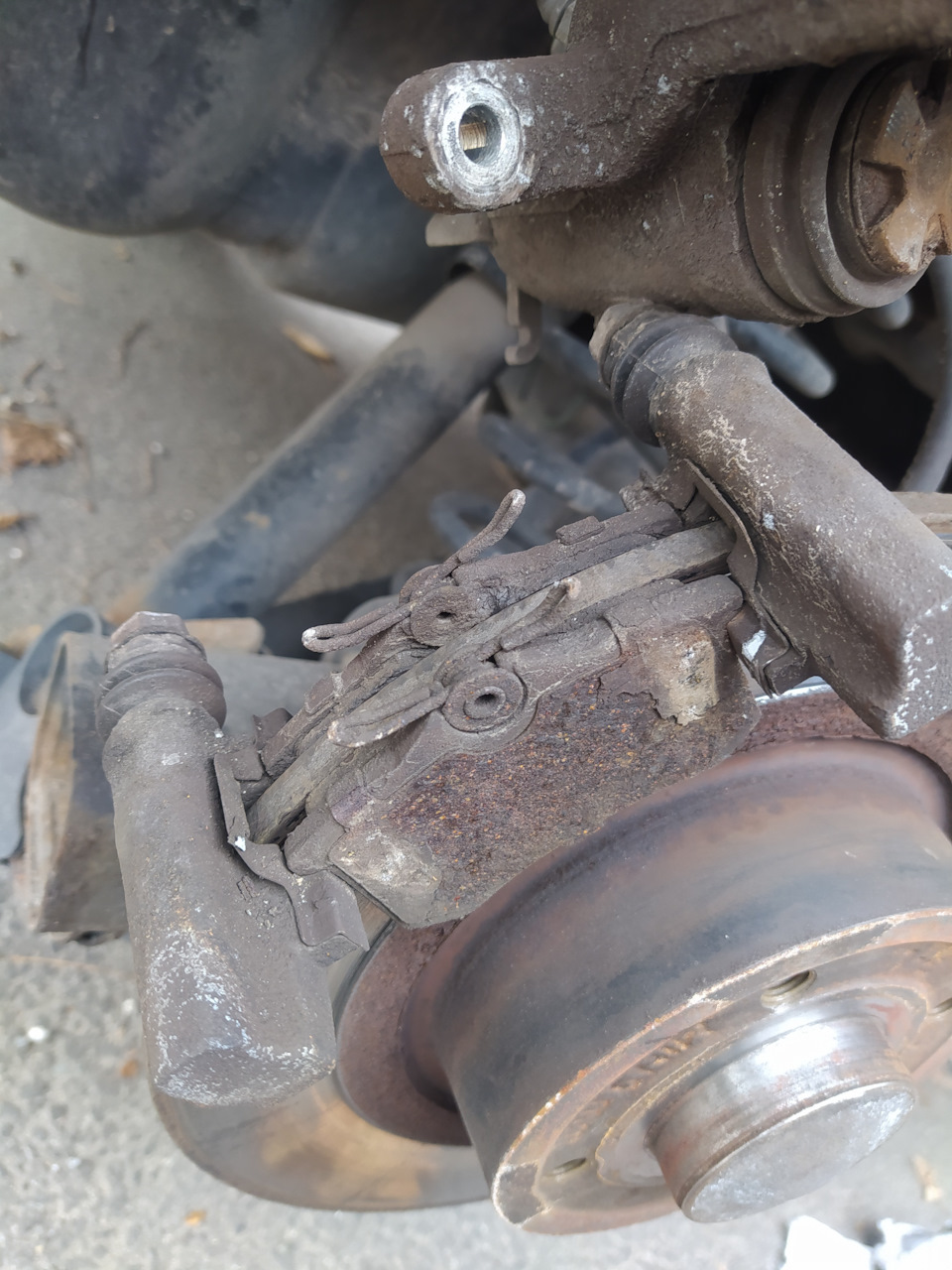

Суппорт можно снять и поставить в сторону, но аккуратно чтобы не упал и не повредил тормозные трубки, лучше зафиксировать проволокой.

Отчищаем места где стоят колодки от грязи, чтобы новые колодки могли свободно ходить.

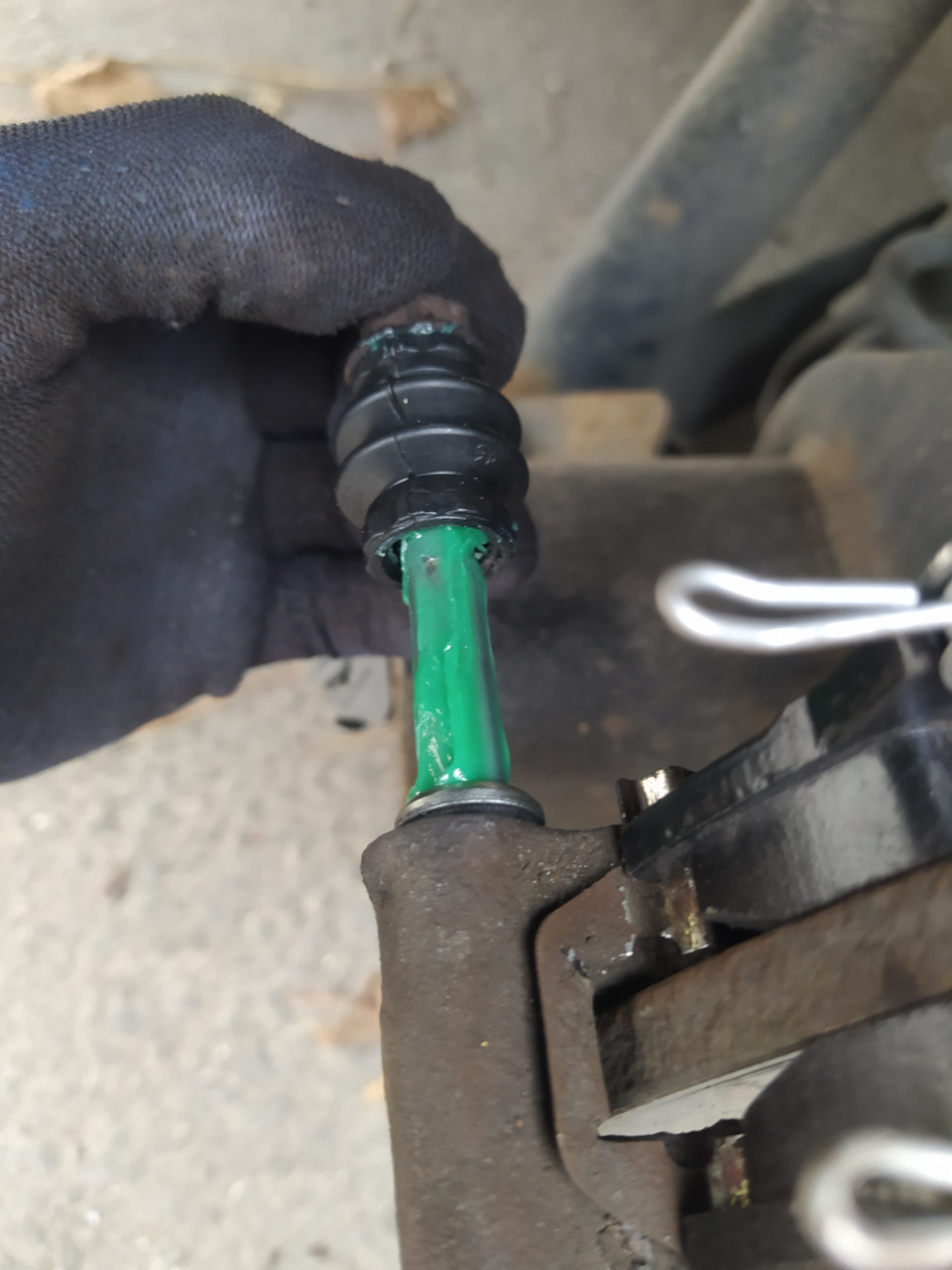

Снимаем направляющие суппортов, отмываем в бензине от старой смазки направляющие и резинки, также аккуратно тряпкой пропитаную бензином протираем отверстия куда заходят направляющие.

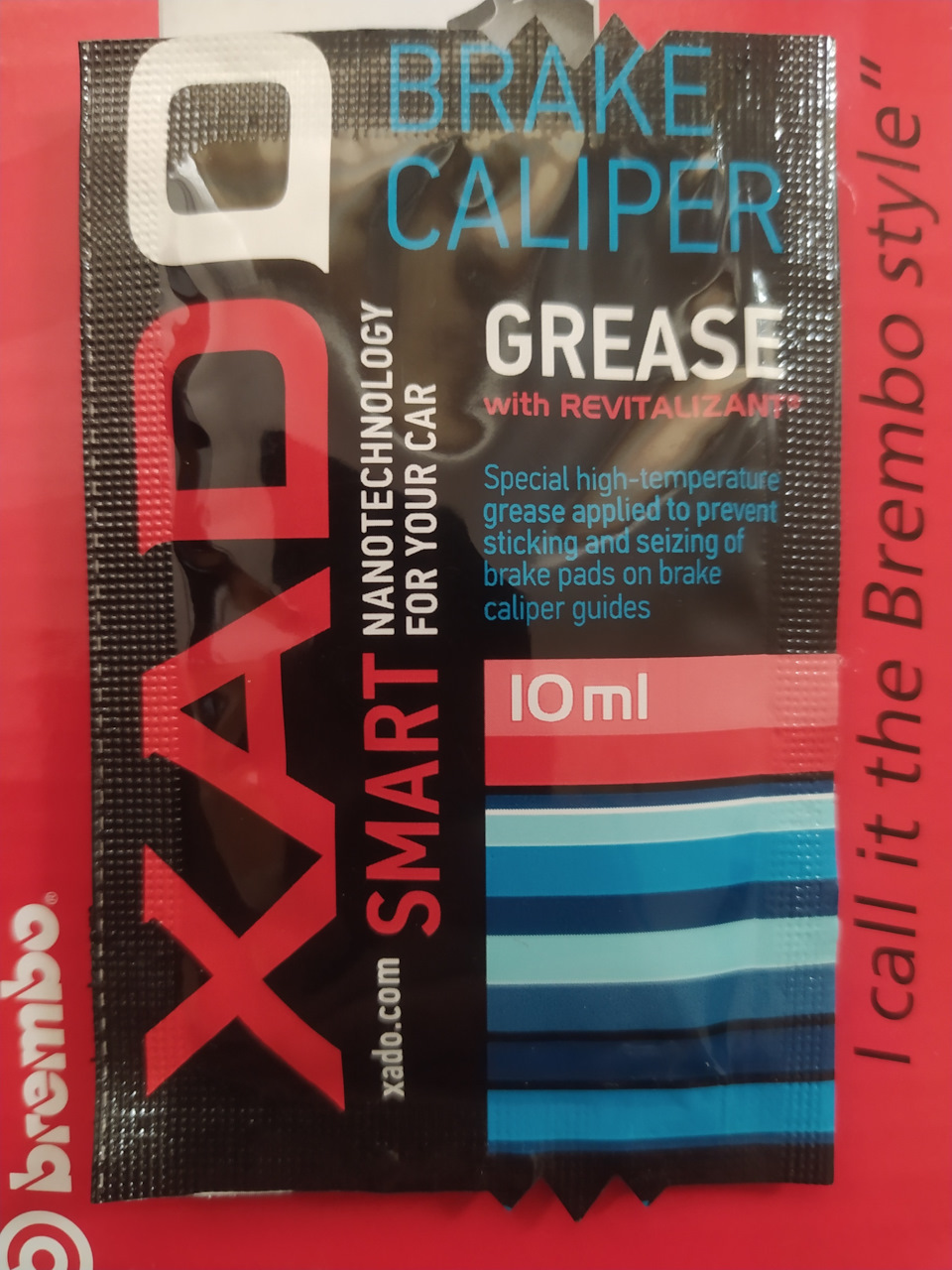

Теперь хорошо все смазываем и собираем назад, учтите что направляющие суппортов разные и чтобы не напутать лучше снимайте по одному. Масло для направляющих специальное высоко температурное, продается пакетиками по 10 мл, хватает на два суппорта (четыре направляющих), я купил фирмы XADO.

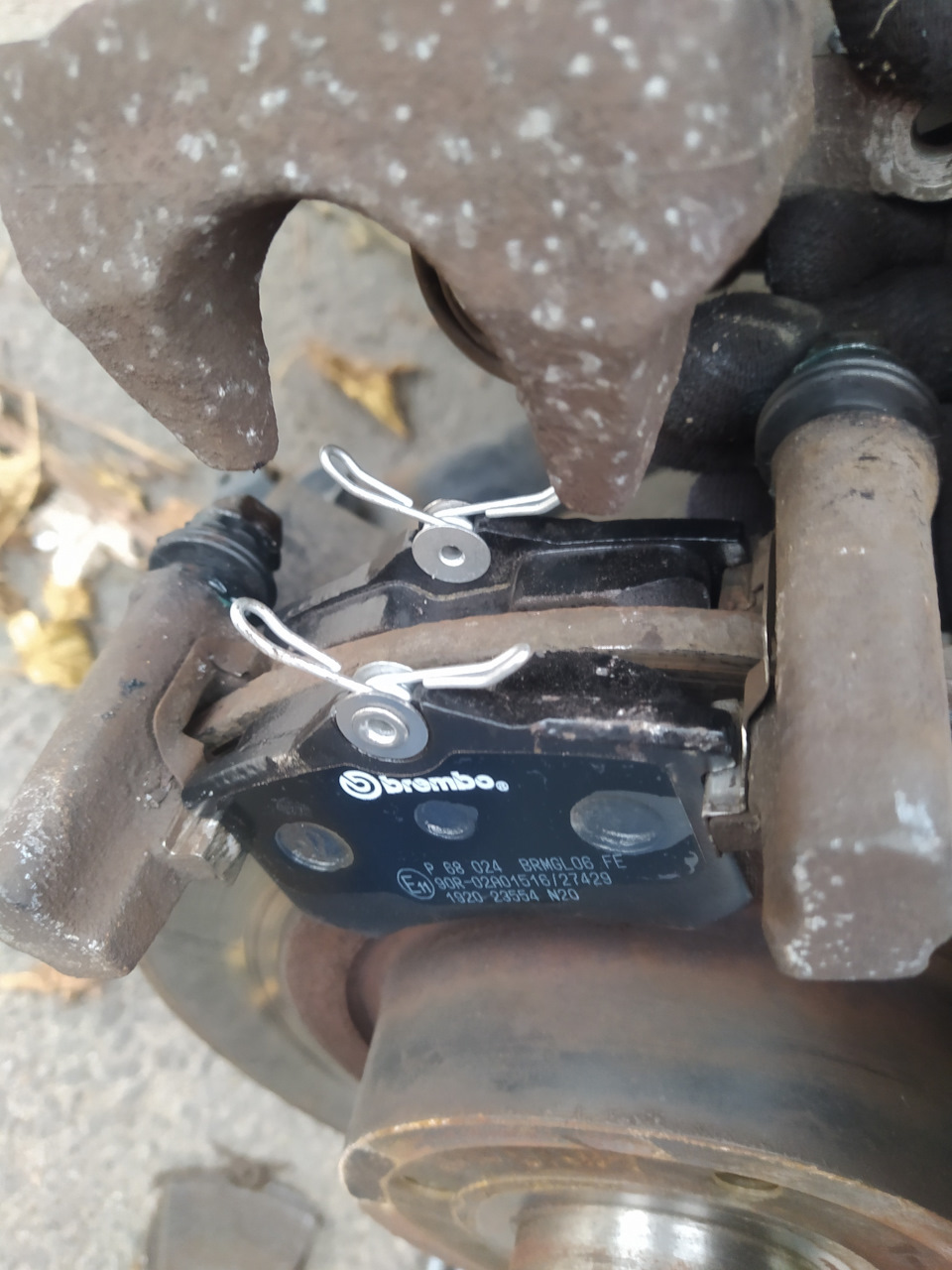

Ставим тормозные колодки на свое место.

Дальше самое интересное, просто вдавить поршень суппорта вам не получиться, потому что его надо одновременно крутить по часовой стрелке и вдавливать, перед тем я на всякий пожарный ослабил тросы ручника гайкой в салоне где подтягивается ручник. Затем взял рожковый ключ на 17 (идеально подходит в пазы поршня суппорта, и удлинитель с набора инструментов).

Вдавливаем поршень суппорта, сначала идет туговато но потом гораздо легче, и вкручиваем до тех пор пока суппорт не налезет на колодки, обратите внимание что направляющие надо втиснуть до конца чтобы суппорт не упирался в них.

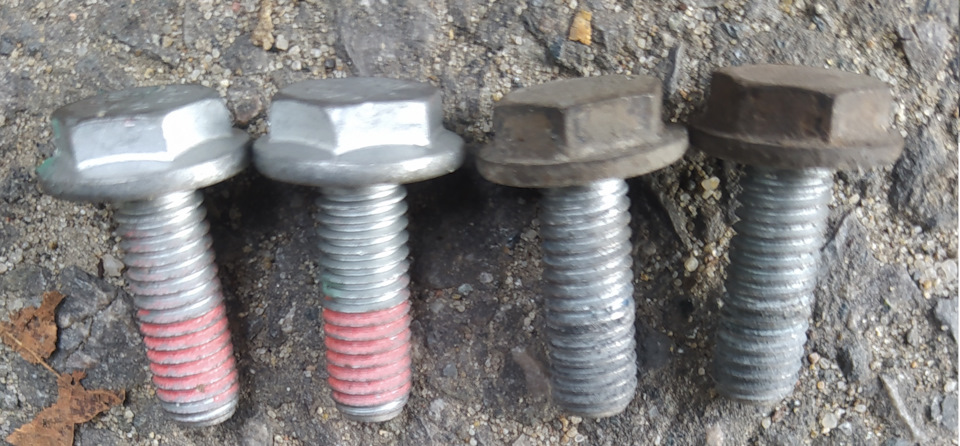

Когда все стало на свои места закручиваем болты фиксирующие суппорт, у меня были в комплекте с колодками новые болты, на них нанесен фиксатор резьбой.

Ну вот все готово можно закручивать колесо и приступать ко второй стороны.

После того как сделали вторую сторону подтягиваем ручник, проверяем уровень тормозной жидкости (я слил где-то около 10-15мл), и не забываем закрутить бачок.

Бортовой журнал Renault Megane sedan 1.6 16V (2008 г.)

Ремонт/ТО: Замена задних колодок

Приветствую всех форумчан.

Хочу обратить внимание на один нюанс при замене тормозных колодок заднего дискового тормоза.

При смене резины обнаружил износ задних колодок и решил не затягивать с заменой.

Сама замена обычная для большинства авто, снимаем колесо, на ручник не ставим, двумя ключами на 13 и15 откручиваем скобу. Старые колодки изрядно заржавели и извлекались из скобы с большим усилием, по направляющим пластинам свободно не ходили, но видно что работали по диску и накат у машины был нормальный. В общем не постоянная эксплуатация зимой и необслуженность с осени сыграли свою роль. Но самое неприятное что и новые колодки отказывались свободно вставать на свое место и практически клинили.

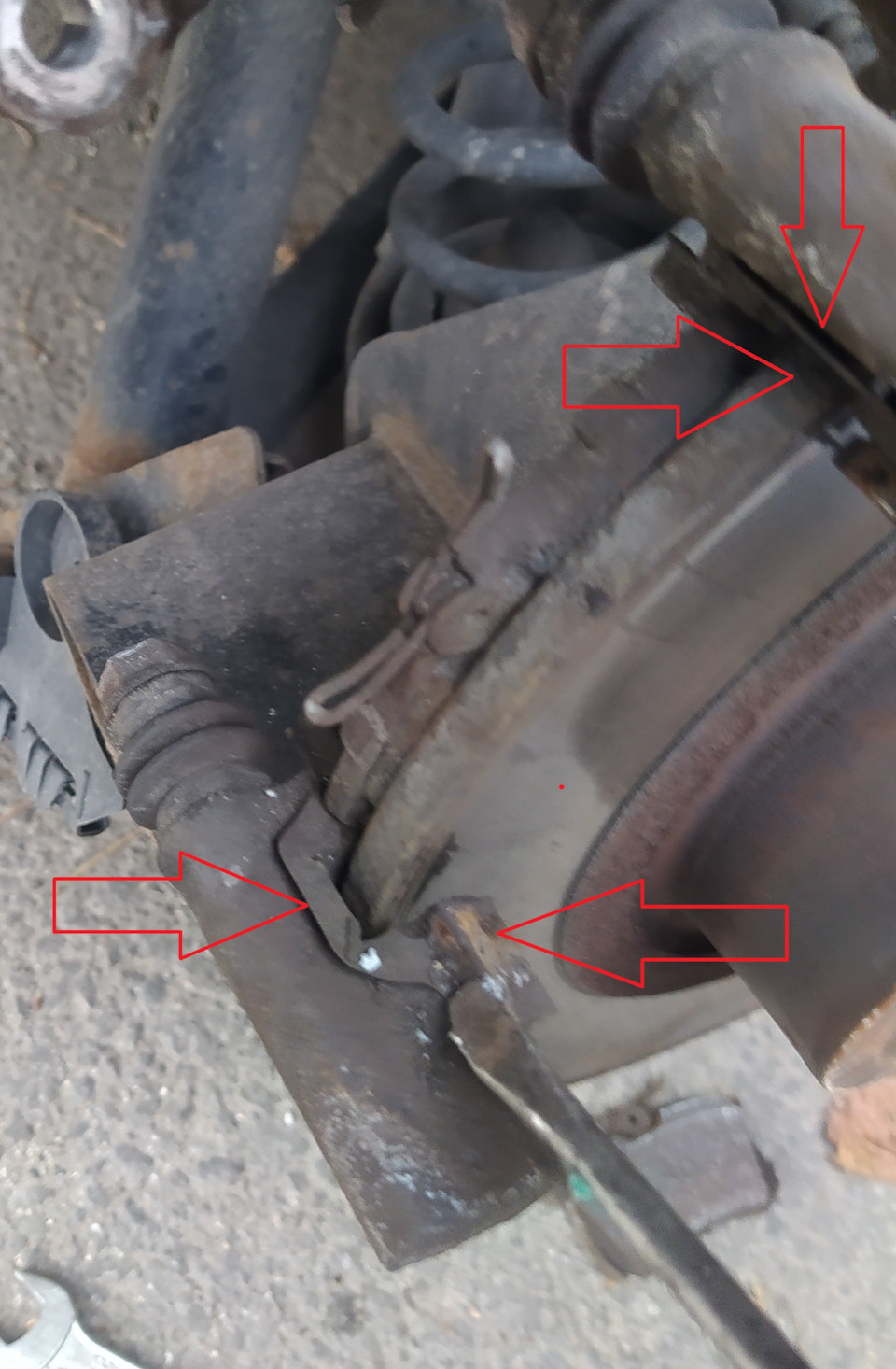

С внутренней стороны новая колодка вынималась руками, но внешнюю практически забивал на место

Направляющие прижимные пластины за 8 лет практически не пострадали как видно на фото, в колодки Валео новые кстати не положили, цена в 960 руб теперь бюджетная наверно.

Пришлось дорабатывать новую деталь. Взял напильник и подточил места где колодка ходит по пластинам

Как видим старая колодка в этом месте выглядит не важно. Но она ровесница машине, большинство владельцев ездит побольше и меняет их почаще. На Мегане основная трудность при замене утопить поршень в суппорт без специального инструмента. Я вставил торцом этот же рожковый ключ на 15 в пазы на поршне и надавливая пассатижами в качестве воротка вкрутил по часовой стрелке, предварительно сняв крышку на тормозном бачке. Усилие надо приложить приличное

Много владельцев авто в городах пользуются услугами сервиса. Если это знакомый мастер, то скорей всего он также доработает колодки чтоб они работали как положено. Кстати при обсуждении с коллегами оказалось что очень многие сталкивались с такой проблемой ( Камри, прадо, эпика и др). Но в обычном сервисе слесарь на сделке просто воткнет их и прикрутит колесо, работать они будут, пусть и не совсем правильно. Будьте внимательны.

Всем ровных дорог и поменьше проблем с эксплуатацией своих авто.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
