Замена клапанов на ваз 2107

Замена клапанов на ВАЗ с 8-клапанным мотором

Владельцы автомобилей ВАЗ нередко сталкиваются с ситуациями, в которых необходима замена клапана. Клапана может погнуть из-за лопнувшего ремня ГРМ (на ВАЗ 2105 ставился мотор с ремнем) или перескочившей цепи, ножка клапана может износиться слишком сильно, кроме того, клапан может прогореть или тарелка треснет.

Замену клапана на автомобилях ВАЗ с 8-клапанным мотором («классика» 2105, 2106 и 2107; семейство «Самара» 2108, 2109 и 21099; «десятое» семейство 2110, 2111 и 2112; «Новая Samara» 2113, 2114 и 2115) можно выполнить своими руками. Главное – иметь необходимый инструмент и навыки работы с автомобилем.

Для замены клапана на 8-клапанном моторе ВАЗ («классика», оба семейства «Самара», «десятое» семейство) понадобится следующий инструмент:

  • рассухариватель клапанов (специальный инструмент, с помощью которого снимается сухарь клапана),
  • съемник маслосъемных колпачков,
  • ключ для отворачивания ГБЦ (головка на 13 с воротком и удлинителем).

Рассухариватель клапанов ВАЗ

Способ замены клапанов практически идентичен для большинства моделей ВАЗ.

1. Чтобы получить доступ к клапанам, необходимо демонтировать газораспределительный вал с головки.

3. Зафиксировать рассухариватель на шпильке газораспределительного вала. Под тарелку клапана следует подложить подставку.

4. Удалить крепежные сухари. Эту операцию следует проделывать очень аккуратно: если рассухариватель вдруг соскочит, жесткие пружины «выплюнут» сухарь с такой силой, что вы рискуете его потом просто не найти.

5. Когда оба сухаря сняты, можно демонтировать тарелку с пружинами.

6. Извлечь упорные тарелки под пружинами. На «классике» они снимаются сразу и без лишних действий, а на «Самаре» и «десятке» для этого придется сначала снять сальник клапана (понадобится специальный инструмент-захват).

7. Освободив клапана, извлечь их. Если какие-то клапана не будут меняться, их следует пометить, чтобы потом не возникло путаницы при установке (каждый старый клапан нужно будет установить в тот же цилиндр, из которого он был извлечен). Обычно в качестве разметки используются точки, нанесенные кернером на торец тарелки: одна точка – первый цилиндр, две – второй и т.д.

8. Установка клапанов и последующая сборка производится в обратном порядке. Обратите внимание, что засухаривать клапан следует только с использованием специального инструмента.

Если вы устанавливаете старые клапана, их необходимо очистить от нагара, если новые – их следует притереть, чтобы не было утечки бензина или воздуха в закрытую камеру сгорания.

Как заменить прогоревший клапан?

Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню.

Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит). Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т.д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково.

Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче.

Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые.

Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его.

Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).

Приступим к замене прогоревшего клапана

Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей), для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит.

Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую.

Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров Ǿ12-13,5 или длинный болт Ǿ12мм для жигулевской головки, для Уаза и Газа кругляк Ǿ15-16мм или болт 16мм. Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться.

Фото. Клапан с направляющими втулками, вверху левая втулка от модели ВАЗ 01-07, внизу заводская втулка ВАЗ 08-09

Как забить направляющую втулку клапана в головку

Для начала надо выбрать втулку клапана, прежде чем ее забить, в магазинах большой выбор втулок клапанов, спросишь продавца направляющие втулки заводские, естественно ответит да (ему надо продать и лапшу вешать продавцы умеют). А вам потом головная боль, втулку забили а клапан не лезет, но для этого у моториста есть специальный рейбер которого у вас нет. Объясню как отличить качественную клапанную втулку от левых (подпольных) возьмите с собой клапан и при покупке втулок клапанов попробуйте одеть ее на клапан, заводская втулка оденется легко и свободно будит двигаться по клапану и наружная стенка втулки будет полирована до блеска, а место на которое набивается сальник клапана будет матового цвета. Левая втулка клапана не налезет на клапан или оденется но туго и цвет ее будет полностью матовым. Втулка клапана должна легко одеваться на клапан, так как когда ее забивают в головку она слегка обжимается и клапан входит как надо.

Прежде чем забивать втулку клапанов в головку, оденьте на нее стопорное кольцо его снимите со старой втулки, смажьте маслом отверстие в головке клапанов куда будите забивать втулку, втулка забивается сверху в низ до стопорного кольца (не перестарайтесь. ).

Читать еще:  Обслуживание и ремонт мотора печки Kia Rio 3

Жигулевские втулки клапанов надо забивать осторожно не бейте по месту куда набивается сальник клапана это место очень хрупкое найдите трубку с внутренним диаметром 12 и максимум 13мм, ставьте ее на втулку чтобы место куда набивается сальник был внутри трубки и также кувалдочкой аккуратно забейте в головку.

Втулки клапанов на головку Уаза или Газа забивайте так, на край по которому будите бить положите кусок олова или нетолстый кусочек дерева наставьте болт или кругляк которым выбивали и также кувалдочкой забивайте в головку. Если вдруг случайно слегка подомнете краюшек отверстия втулки его можно выровнять сверлом или надфилем.

Притираем клапан к головке

Раз прогорел клапан значит также подгорело и седло клапана, обычно мотористы сначала седло выравнивают специальной шарошкой, которой у вас нет, нет так обойдемся без нее (проверенно двигатель ходит ничуть не хуже). Поражаюсь как некоторые мотористы притирают клапана в ручную (я б сума сошел) пусть за нас работает электродрель (если у вас дрель реверс лево-право еще лучше а нет и такая подойдет). Намажьте край клапана притирочным порошком вставьте клапан в головку и зажмите конец клапана в патрон дрели но не глубоко а на глубину примерно 15мм главное не поцарапать то место где клапан соприкасается с сальником. Подтягивайте дрелью клапан вверх и включайте пусть клапан притирается, делайте такие движения вверх немного вниз и опять вверх (думаю поняли) если дрель реверс переключайте вращение. На девятке или восьмерке тяжело добраться до клапана дрелью нужен очень маленький патрон, но можно сделать так возьмите крепкий кусочек армированного резинового шланга который очень плотно одевается на клапан, возьмите шпильку 8мм и натяните на нее этот кусочек шланга посильней, шпильку зажмите в дрель а другой конец шланга на клапан и также начинайте притирать клапан к седлу головки.

Очень важно правильно определить притерся клапан или нет.

Поработала за вас дрель при притирке клапана, теперь надо точно узнать притерся клапан или нет. Вытаскивайте клапан и протирайте тряпкой начисто, притертое место будет иметь серый матовый цвет а не притертое будет либо блестеть если клапан новый или отличаться от серого, а проще смотрите чтобы цвет клапана по кругу был одинаков и если есть оттенки цвета лучше пусть еще дрель поработает. Обычно клапан притирается сразу если он не кривой.

Фото. Плохо притертое седло клапана.

А вот седло клапана не всегда быстро притирается это зависит от того как глубоко оно прогорело, также протирайте начисто седло клапана и внимательно просмотрите цвет притираемой области если есть разные оттенки цвета, опять начинайте притирать, дрель железная пусть работает. Запомните, если плохо притрете клапан, то через некоторое время он опять прогорит, поэтому лучше лишний раз потереть клапан, чем через какое-то время он прогорит.

Еще совет, пусть у вас прогорел только один клапан, не поленитесь, притрите все клапана.

Фото. Переходник для притирки клапанов ВАЗ 08-09

Набиваем сальники клапанов

Но сначала надо снять старые сальники клапанов, на Жигулях их надо снимать осторожно и неком случае нельзя пытаться их сбить ударом, отколется место куда набивается сальник, возьмите плоскогубцы зажмите ими сальник клапана и постарайтесь прокрутить если сразу не пошел перехватитесь и снова пробуйте прокрутить так перехватывайтесь плоскогубцами и сальник клапана ослабнет прокрутится и выйдет. Также снимайте сальники клапанов с Уаза и Газа.

А теперь будем набивать сальники клапанов на Жигули, вставьте клапан и оденьте на него сальник клапана до направляющей втулки, возьмите трубку с внутренним диаметром 13мм и аккуратно легким молотком легкими ударами набейте сальник клапана только не перестарайтесь, а то порвете сальник. Если такой трубки нет можно более большую трубку немного сплющить до размера, а меньшую распилить немного вдоль и развести до размера. Также можно сначала с сальника клапанов снять пружинку чтобы случайно ее не повредить а потом одеть на сальник.

На УАЗ и Газ набивайте также как и на Жигули но трубка должна быть с внутренним диаметром 16мм.

Засухариваем клапан

Сняли клапан просто, а засухарить клапан без съемника клапанов не очень просто, но можно, подложите под клапан железку чтобы он на нее уперся, оденьте пружины, поставьте на пружины тарелку пружин и вложите в нее сухарики, возьмите рожковый ключ на 19 или 22 и сильно давите на пружины а товарищ пусть вставляет сухарики, это все проверенно я несколько раз так вставлял сухарики в клапана.

Надеюсь, вам поможет мой совет, и сможете самостоятельно заменить прогоревший клапан.

Как быстрей притереть седло клапана?

Иногда автолюбитель ремонтируя свою машину сталкивается с проблемой притирки клапана. Это проявляется в том что седло клапана выработалось не равномерно притираешь клапан а седло клапана притерлось не полностью. Приходится долго мучится притирая седло тем самым стирается и сам клапан. Можно воспользоваться шарошкой если она есть, но скорей всего нет, но шарошкой тоже можно испортить седло клапана если есть хоть маленький люфт в направляющей втулки. Поэтому не мастеру сильно не советую увлекаться шарошкой. Но есть хороший способ более быстрого выравнивания седла клапана. Если есть старый рабочий клапан, то проточите на нем пазы как показано на фото ниже, мажьте на него притирочный порошок и притирайте седло клапана. После того как притрете седло, притрите основной клапан.

Фото. Клапан для быстрой притирки седла клапана.

Как определить плотно прилегает клапан к седлу?

Если сняли головку, то обязательно обратите внимания на клапана, на первый взгляд может показаться что клапана хорошие, но есть один верный признак что клапан обязательно надо менять или притирать. Клапана могут быть разного цвета, белые, коричневые, черные и т.д. Это нормально все зависит настройки карбюратора и расхода масла двигателем. Но если клапан имеет разные оттенки как показано на фото ниже, это верный признак что клапан плохо притерт к седлу. Этот клапан надо обязательно притирать, либо заменить новым, но притирать обязательно.

Фото. Клапан с признаками на прогорание.

Клапан что на фото еще можно притереть, но если есть синий оттенок такой клапан лучше заменить новым.

Замена прогоревшего клапана. Видео

Можно ли выровнять клапана на автомобиле?

Лучше не стоит выравнивать согнутые клапана, так как в них уже есть микро трещины, а раз есть микро трещины капан может отвалиться и разобьет поршень и блок двигателя. Эта экономия может обернуться очень большими затратами.

Замена Клапанов На Ваз 2107

Регулировка клапанов ваз 2107

29 декабря 2011

При появление хаотичного цакотания звонкого метеллического оттенка из под головки блока цилиндра, необходимо производить регулировку клапанов ваз 2107. Разрегулировка клапанов происходит естественным путем в процессе эксплуатации автомобиля или же при выполнение какого-либо ремонта, при которотом происходила разборка клапанного механизма, например при замене маслосъемных колпачков.

Регулировку клапанов проводим на холодном двигателе. Вам потребуется специальный щуп, который можно купить в автомагазине, а так же два ключа на тринадцать и семнадцать. Порядок регулировки выглядит следующим образом:

  1. Снимаем крышку головки блока цилиндров. Проверяем натяжение цепи, если требуется натягиваем ее.
  2. Снимаем крышку с распределителя зажигания. Устанавливаем поршень четвертого цилиндра в положение верхней мертвой точки. Для этого ключом на 38 проворачиваем коленчатый вал до момента, пока метка на звездочке привода распредвала не совместится с меткой на крышке распредвала, расположенной по центру. Если вдруг по какой-то причине вы перекрутили коленвал, то возвращать, то есть крутить в обратном направление нельзя, прокручивайте заново круг. Когда метки будут выставлены, бегунок на распределителе зажигания должен смотреть в сторону подвижного контакта четвертого цилиндра в крышке распределителя. Так же при таком положение, метка на шкиву коленчатого вала должна совпадать с большой риской на крышке цепи привода распредвала (на инжекторном двигателе метки выполнены другой формы, они так же интуитивно понятны, разобраться можно).
  3. При таком положение коленчатого вала необходимо произвести регулировку впускного и выпускного клапана четвертого цилиндра (8-й кулачок и 7-й кулачок) и выпускного клапана второго цилиндра (4-й кулачок) и впускной клапан третьего цилиндра (6-й кулачок). Отсчет клапанов ведем от звездочки распредвала.
Читать еще:  Замена наружного шруса форд фокус 2

Ремонт головки ВАЗ (классика). Сделай Сам!

Так как были просьбы полностью снять ремонт головки, я этот ремонт снял. ВАЗ 2106, прогорел клапан, снял все…

Замена и притирка клапанов ГБЦ на Ваз от Auto overhaul

Моя партнерка : Я в Вконтакте Система аналогична ко всем …

Вставляем щуп в зазор между рычагом и кулачком клапана. Если зазор в норме, то щуп будет входить с легким защемлением и так же с легкостью перемещаться. Если щуп не входит или входит слишком свободно, то необходимо регулировать. Процесс регулировки выглядит следующим образом:

  1. Гаечным ключом на семнадцать ослабляем затяжку регулировочного болта.
  2. Вставляем щуп в зазор между рычагом и кулачком клапана.
  3. Ключом на тринадцать регулируем высоту рычага, добиваясь нужного зазора.
  4. Как только зазор будет выставлен, удерживая регулировочный болт от проворачивания, затяните контрагайку и еще раз проверьте зазор и при необходимости подрегулируйте.

Далее проверните коленчатый вал на 360° и отрегулируйте зазор впускного клапана второго цилиндра (3-й кулачок) и выпускной клапан третьего цилиндра (5-й кулачок), а так же впускной (2-й кулачок) и выпускной первого цилиндра (1-й кулачок).

На этом ремонтные работы по регулировке клапанов ваз 2107 завершены.

Замена маслосъемных колпачков ВАЗ 2107

Маслосъемные колпачки устанавливаются на впускные и выпускные клапана двигателя. Основная функция маслосъемных колпачков — это предотвращение попадания лишнего моторного масла внутрь камеры сгорания. Выход из строя нескольких колпачков приводит к повышенному расходу масла и нагару в поршневой группе. В этой статье мы расскажем как заменить маслосъемные колпачки ВАЗ 2107, а также несколько слов о выборе колпачков и признаках износа.

Причины и признаки износа маслосъемных колпачков

Колпачки во время работы двигателя непрерывно подвергаются воздействию моторного масла и выхлопных газов. Со временем внутренняя часть колпачка «дубеет» и происходит истирание. Маслосъемные колпачки (сальники клапанов) ходят примерно 50-100 тыс. км. пробега. На ресурс колпачков оказывает влияние качество применяемого моторного масла, а также периодичность замены.

Можно выделить несколько основных признаков износа колпачков:

  1. Большой расход моторного масла (более 1 литра на 1000 км пробега).
  2. Отложения на свечах зажигания (по-простому черные свечи).
  3. Сизый дым из выхлопной трубы (особенно заметно на высоких оборотах).

Также эти симптомы могут указывать и на другие проблемы, например, износ ЦПГ в целом.

Выбор маслосъемных колпачков

К покупке новых колпачков нужно подходить ответственно. Выбор лучше сделать в пользу именитых производителей, например, Elring, Victor Reinz. Колпачки будут стоить дороже, но вы будете уверены в их качестве.

Инструмент для работы:

  • шлицевая отвертка;
  • вороток с трещоткой;
  • набор головок;
  • набор рожково-накидных ключей;
  • рассухариватель клапанов;
  • пинцет;
  • съемник для колпачков;
  • ветошь;
  • приспособление для установки колпачков;
  • молоток;
  • динамометрический ключ.

Процесс замены

  1. Полностью демонтируем корпус воздушного фильтра. Сразу снимаем крышку и вытаскиваем фильтр, затем откручиваем гайки крепления от карбюратора и снимаем корпус целиком.
  2. Снимаем тягу педали газа, а также тросик подсоса на карбюраторе.
  3. Откручиваем по периметру все гайки крепления клапанной крышки и снимаем для удобства все свечные провода. Еще можно снять крышку трамблера.

Наглядно процесс замены маслосъемных колпачков ВАЗ 2107 смотрите в этом видео :

Ремонт и замена клапана на ваз (lada) 2105

Назначение гильз

Основная задача клапанов — подача в камеру сгорания топливно-воздушной смеси и вывод из неё выработанных газов. У каждого из цилиндров мотора имеется два клапана — впускной и выпускной. В направляющей втулке движется шток, который и впускает/выпускает отработанные газы и топливную смесь. Герметизация камеры сгорания происходит за счёт точной «посадки» головки на седло.

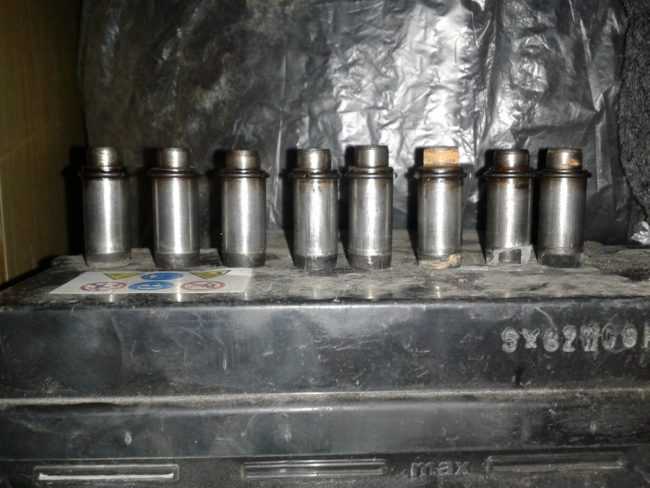

Качество работы клапанов двигателя зависит от направляющих втулок и сёдел. Во время эксплуатации они изнашиваются и не могут поддерживать высокую производительность двигателя. В такой ситуации их придётся менять.

Признаки неисправности направляющих гильз

Износ направляющих втулок клапанов легко и быстро определяется владельцем транспортного средства. Основной симптом этой неисправности — увеличение расхода моторного масла.

Первое, что стоит проверить при увеличении расхода моторного масла, это клапаны двигателя автомобиля. Ещё одним признаком неисправности может стать характерный шум мотора в области головок. Самый лёгкий способ проверить это — открыть капот автомобиля, запустить двигатель и внимательно прислушаться. Если на фоне работы мотора будет заметен странный и необычный шум, то стоит провести диагностику клапанов и направляющих втулок.

Инструменты и материалы

Замена направляющих втулок проводится с использованием следующего инструментария:

  • молоток;
  • развёртки на 8.022 и 8.028;
  • оправка для выпрессовки и запрессовки втулок.

Втулки меняют с помощью ступенчатой оправки — латунного либо бронзового инструмента. Упирается он в направляющую втулку, после чего она выбивается ударом молотка. Такой способ выпрессовки не так вредит ГБЦ, как использование обычного молотка и зубила. Специальный съёмник используется не только для снятия втулок, но и для их замены.

Ступенчатая оправка, используемая для выпрессовки направляющих втулок ВАЗ 2106

Лучшим инструментом для замены направляющих втулок является съёмник-выпрессовщик. Такие приспособления позволяют снимать втулки клапанов без повреждения посадочной плоскости на ГБЦ. Наличие этого инструмента позволяет избежать задиров и других дефектов ГБЦ, которые могут появиться при использовании оправки и молотка.

Съёмник-выпрессовщик для направляющих втулок ВАЗ 2106— универсальный инструмент

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

  • качество применяемого моторного масла и своевременность его замены;
  • температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
  • качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Как заменить клапанные втулки на ВАЗ 2106

  1. Открыть доступ к втулкам клапанов за счёт проворачивания двух крайних шпилек, которые мешают установить оправку. Отворачиваются они методом навинчивания на них четырёх гаек попарно. Можно прибегнуть к специальному шпильковёрту.Шпильки ГБЦ ВАЗ 2106 откручиваются для доступа к клапанам
  2. Направляющая втулка легко выпрессовывается ударами молотка по вставленной оправке. Прежде чем приступать к извлечению старой втулки, необходимо перевернуть ГБЦ.Выпрессовка направляющей втулки ВАЗ 2106 из гнезда с помощью специального инструмента
  3. Деталь устанавливается в седло, затем молотком и оправкой запрессовывается до упора в плоскость ГБЦ. На втулки надеваются стопорные кольца и в таком состоянии проводится их запрессовка. Втулки впускных клапанов на ВАЗ 2106 несколько короче, чем втулки выпускных клапанов. Изнутри они покрыты канавками, которые смазывают клапаны. Длина канавок различается у впускных и выпускных клапанов: в первом случае они идут только до половины седла, во втором — до его дна.Запрессовка новых направляющих втулокВАЗ 2106
  4. По окончании монтажа втулок их отверстия разворачиваются, причём их диаметр различается.Отверстия направляющих втулок ВАЗ 2106 разворачиваются после монтажа

Почему гильзы могут выйти из строя

Основной причиной выхода из строя направляющих втулок является их износ. В результате увеличивается расход смазочной жидкости, так как люфт деталей приводит к быстрому выходу из строя маслосъёмного колпачка и масло просачивается в камеру сгорания. В результате наблюдается образование нагара, нарушение температурного режима работы мотора, увеличение токсичности отработанных газов и поломка катализатора (если он в машине есть).

Своевременная замена моторного масла и правильная эксплуатация ДВС автомобиля позволяет продлить срок службы втулок и менять их каждые 180–200 тысяч километров пробега. Однако из-за зазоров клапанов и несоответствия моторного масла рекомендуемым нормам может произойти боковой износ втулок и снижение подвижности клапанов по оси штока из-за увеличения радиальной нагрузки на него. По этой причине после смены маслосъёмных колпачков обязательно проводят корректировку зазора в направляющих втулках. При слишком большом зазоре и выявлении люфта втулки в обязательном порядке меняют.

Установка направляющих втулок на ВАЗ 2109

  1. Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается.
  2. Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
  3. Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
  4. На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки.
  5. После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.

Итак, поменять направляющие втулки можно как самостоятельно, так и в автосервисе. Это довольно простая в исполнении процедура, которая может значительно продлить срок эксплуатации двигателя автомобиля.

Замена клапанов на ваз 2107

Самостоятельная замена маслосъемных колпачков на «семерке» ВАЗ

Заменить клапанные манжеты (маслосъемные колпачки) можно собственными усилиями, не снимая головку блока цилиндров. Сделать это сможет даже начинающий автолюбитель, без помощи профессиональных автослесарей.

Назначение маслосъемных колпачков ВАЗ-2107

При работающем двигателе автомобиля части механизма газораспределения постоянно находятся в движении. С целью уменьшения трения на них подается масло, которое может через зазоры просочиться в камеру сгорания мотора. Для герметизации люфтов и предохранения цилиндров ДВС от стороннего воздействия, между направляющими втулками и клапанными стержнями располагаются колпачки. Их еще называют сальниками клапанов или уплотнительными манжетами.

Устройство маслосъемного колпачка

Конструкция клапанного сальника довольно проста и состоит из следующих элементов:

  • Остова. Стальная втулка служит прочным каркасом сальника.
  • Прижимной пружины.
  • Резиновой части, плотно прилегающей к штоку.

Из этих элементов состоит колпачок

В советские времена резиновый элемент сальника производили из фторсодержащих полимеров (фторопласта), которые не отличались долговечностью. В настоящее время выпускают износостойкие клапанные манжеты из каучука и его производных, устойчивые к агрессивному воздействию.

Когда маслосъемный колпачок подлежит замене

В ходе работы двигателя автомобиля на сальники клапанов постоянно воздействуют температура, масло и продукты выхлопа. Это ведет к естественному износу резиновой части и ослабеванию их пружин. Ресурс качественных манжет рассчитан на 100 тысяч километров.

Если авто не эксплуатировалось несколько лет, то перед его использованием также необходимо заменить колпачки – за время простоя они рассохлись.

Признаки износа сальников

Деформацию маслосъемных манжет можно выявить по следующим признакам:

  • Цвет выхлопного дыма становится белым, синим/сизым.
  • Расход масла резко увеличивается – более 1 л на 1 тыс. километров.
  • Свечи зажигания покрываются копотью, нагаром.

Эти признаки могут также потребовать проверки цилиндропоршневой группы или всего газораспределительного механизма.

Если же вовремя не заменить изношенные клапанные сальники, то вследствие потери герметичности на цилиндрах, клапанах и поршнях возникнет нагар, уменьшится давление. Силовой агрегат начнет глохнуть на холостом ходу или терять мощность, а вскоре потребует капитального ремонта.

Как заменить клапанные сальники на ВАЗ-2107 самостоятельно

Рассмотрим замену клапанных сальников на примере Лады 2107, оборудованной карбюраторным ДВС.

Требуемые инструменты и приспособления

— стандартный набор гаражных ключей;

— устройство для демонтажа клапанов (рассухариватель);

— пинцет или магнит;

Пошаговая замена клапанных сальников

Замена сальников клапанов начинается с демонтажа вала газораспределительного механизма. Этот процесс подробно описан вот здесь. Выполнив демонтажные работы, нужно открутить свечи зажигания.

Коленвал установлен в положение ВМТ первого и четвертого клапанов — они удерживаются от падения в цилиндр поршнями, и на них можно сменить сальники.

    Чтобы после рассухаривания клапан был «закрыт», вставить в свечное отверстие оловянный (или из другого мягкого металла) пруток.

Пруток из олова или другого мягкого металла

Так закрепляется рассухариватель

Специальный инструмент для снятия маслосъемных колпачков

Запрессовку выполняем вот такой оправкой

После установки новых уплотнительных манжет на клапанах нужно вернуть на место распределительный вал.

  1. Установить подшипники, надеть шайбы на шпильки, завинтить гайки крепления корпуса.
  2. Совместить метку на звезде коленвала с меткой блока.
  3. Установить шестерню на распредвал.
  4. Вернуть цепь на шкив вала, закрутить болт крепления звезды. Отрегулировать уровень натяжения цепи.
  5. Отрегулировать зазоры механизма клапанов. Установить крышки трамблера, головки блока и воздушный фильтр.

Замена прокладки крышки головки блока цилиндров ВАЗ 2107

Прокладка крышки клапанов (крышки ГБЦ) представляет собой слой уплотнителя, выполняющего следующие функции:

  • надежное крепление крышки к ГБЦ;
  • защита клапанного блока от попадания агрессивных элементов, пыли, грязи;
  • герметизация пространства под крышкой, предотвращение масляных протечек.

Для производства прокладок клапанной крышки используются следующие материалы:

  1. Резина. Эластичный материал, однако вследствие температурных перепадов меняет свои характеристики – «дубеет» в морозную погоду, размягчается жару. Резиновая прокладка недолговечна.
  2. Резина с добавлением пробковых или иных пористых наполнителей. Подобная прокладка имеет высокие характеристики герметизации, но устанавливать ее нужно очень внимательно. Нередко при монтаже резино-пробковую прокладку обрабатывают жидким герметиком.
  3. Паронит (асбестовый или безасбестовый) – резиновый материал с минеральными добавками, прошедший формовку и вулканизацию. Паронитовые прокладки для крышек ГБЦ сегодня наиболее распространены. Они хорошо герметизируют, устойчивы к агрессивным воздействиями и относительно долговечны.
  4. Картон. Материал для клапанных крышек проходит специальную обработку и устойчив к воздействию воды, масла, бензина и др. Отличаются наименьшей долговечностью.

Признаки износа прокладки клапанной крышки

— наличие пятен охлаждающей жидкости или масла на стыке крышки с головкой блока;

Если двигатель «семерки» покрыт масляными подтеками, то необходимо заменить уплотнительную прокладку крышки клапанов.

Инструмент

  1. Торцевая головка «на 10».
  2. Вороток.
  3. Сухая ветошь, тряпка.

Пошаговая замена

  1. Снять воздушный фильтр, открутить его корпус.
  2. Отсоединить привод дроссельной заслонки.
  3. Отвинтить крепежи крышки, снять шайбы.
  4. Снять крышку со шпилек. Удалить старую прокладку. Тщательно протереть места стыка с новым уплотнителем, удалив загрязнения.
  5. Установить ровно новую прокладку, аккуратно поместить крышку на место.
  6. Закрутить крепления крышки клапанов.

Снятые до этого детали устанавливаются в обратном порядке.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
