УАЗ Patriot Авантюрин › Бортжурнал › Самостоятельная замена сцепления на Патре

Очень мне нравится как выкладывают пошаговые инструкции по ремонту. В книжках порой все есть, но фоточки меленькие, черно-белые, иногда не под тем углом…

Решил выложить свой отчетик по замене сцепления. Меняю самостоятельно во второй раз, решил залезть после того как сцепление из предыдущей записи, поставленное в сервисе, не проехав и 10тыс км перестало размыкаться должным образом. Сначала педаль стала брать у пола, потом в полу, потом я удлинил шток под педалью, а потом и этого стало мало, приходилось подкачивать, топнув два-три раза по педали.

Итак! Ничего технически сложного, в принципе, и нет. Крутите все что мешает. Самая большая проблема это вес КПП+РК (по некоторым данным около 80кг). У меня машина 2007г, Е2, переход на Е3. Раздатку не отсоединяли, чтобы потом не прикручивать и не герметить. Разбирал я один, собирали вдвоем.

Разборка. Рекомендую отключить аккум, а то придется откручивать стартер, а к нему подходит прямой толстенный провод от плюса аккумулятора и если он за что-то замкнет, думаю, неприятностей не избежать.

1. Снимаем в салоне рычаги. Я в итоге забыл КППшный сдернуть, он у меня без болта, все потом да потом, то включал передачу для откручивания карданов, то отключал и в итоге забыл. КПП и РК повисли на рычаге, хотя он и без болта, но клинит на малейшем перекосе. Не повторяйте моей ошибки и проверяйте этот момент.

2. Рычаг раздатки удобнее снимать сняв боковушку в ногах пассажира, сдвинув кресло назад и включив 4х4, плюс подтянув рычаг к себе руками. Почему нельзя сделать так, чтобы головка болта смотрела наружу? И еще много разных «почему» к разработчикам УАЗа.

3. Снимаем виску (ключ на 32) с диффузором.

Как отрегулировать сцепление на патриоте

В статье, как отрегулировать сцепление на патриоте, вы узнаете все тонкости по замене и настройке сцепления уаз патриот в обычных гаражных условиях. В каких случаях производится замена сцепления, с чем она может быть связана.

В данном материале раскрывается такая тем как принцип работы , а так же типы сцепления и их преимущества на Патриотах, какие детали входят в состав механизма сцепления и особенности работы. Так же для чего нужно регулировать сцепление УАЗа, подробная фото и видео инструкция по регулировке сцепления и регулировка датчика сцепления УАЗ Патриот и ошибки неисправности. После этого можете смело ехать и Сделать диагностическую карту на автомобиль

Содержание:

• 1. Принцип работы
• 2. Регулировка хода
• 3. Причины износа
• 4. Замена сцепления

1. Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

2. Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок.

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.

С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.

После этого осуществляется регулировка свободного шага, приводя его к норме.

Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Полный ход педали для сцепления с нажимной пружиной диафрагменного типа должен быть в пределах :

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку,
— закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Регулировка контактного датчика педали сцепления на Уаз с двигателями ЗМЗ-409 Евро-3 и Евро-4.

На автомобилях Уаз с двигателями ЗМЗ-409 экологического класса Евро-3 и Евро-4 устанавливается контактный датчик (выключатель) педали сцепления 21.3720. По его сигналу электронный блок управления двигателем определяет, выжато сцепление или нет.

При выжатом сцеплении блок управления кратковременно снижает дозу впрыскиваемого топлива, тем самым уменьшая вероятность рывков при переключении передач. При отсутствии сигнала контактного датчика, в следствии его неисправности или неправильной регулировки, при переключении передач могут возникать рывки.

Контактный датчик (выключатель) педали сцепления регулируется при помощи двух гаек так, чтобы был обеспечен зазор в 0.5 мм между буфером и штоком датчика. На грузопассажирских автомобилях Уаз вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911 выключатель педали сцепления может не устанавливаться.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.

Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

3. Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

4. Замена сцепления

Производится замена сцепления внедорожников УАЗ Патриот на смотровой яме или эстакаде. При этом выполняются следующие операции:

1. Карданный вал откручивается от редуктора и ручного тормоза, снимается. Откручивается и снимается рабочий цилиндр сцепления.
2. Снимается катализатор, затем начинается разборка КПП: сливается масло, отсоединяется трос ручника, отключаются штекеры, откручиваются болты.
3. Снимается коробка переключения передач.

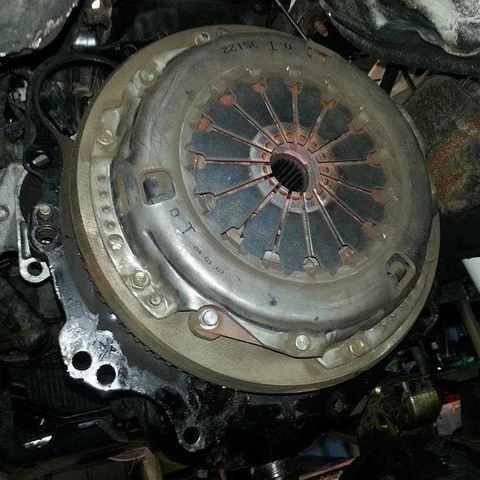

4. Откручивается и снимается корзина сцепления и диски.
5. Установка нового сцепления происходит в порядке, обратном снятию.

Для замены сцепления могут пригодиться дополнительные инструменты. Для откручивания некоторых креплений понадобятся удлинители. Чтобы снять КПП, которая весит достаточно много, можно воспользоваться домкратом и капроновыми стропами. Поднять КПП на место помогут веревки.

Устанавливая ведомый и нажимные (корзину) диски сцепления их необходимо сцентрировать относительно маховика. Делается это с помощью оправки, которая входит в подшипник коленвала. Ее можно заменить на первичный вал КПП.

На всех автомобилях УАЗ ( Патриот, «буханка», Хантер и других) требуется своевременная замена сцепления. Тогда они будут работать исправно долгое время.

Все о замене сцепления на УАЗ Патриот от А до Я

Многие автовладельцы ВАЗ Патриот рано или поздно сталкиваются с проблемой выхода из строя сцепления на своем транспортном средстве. В таких случаях каждый владелец отечественного внедорожника задумывается над тем, какое сцепление лучше поставить, чтобы оно было надежным и долговечным. Подробнее о процессе замены своими руками с фото и видео вы узнаете из этой статьи.

Характерные неисправности, для устранения которых необходимо заменить сцепление

Если сцепление выходит из строя, то лучше будет произвести замену всего комплекта, речь идет о дисках, маховике, а также подшипнике выключения. Квалифицированные специалисты также рекомендуют менять и опорный подшипник маховика на УАЗ Патриот. Если же вы решите сэкономить и заменить только ведомый или нажимной шкив, то это может стать причиной повторного ремонта в ближайшем будущем.

Что касается поломок, при которых необходима замена системы сцепления (далее — СС):

• появился сильный шум при нажатии на педаль сцепления;
• при переключении скоростей водитель УАЗ Патриот чувствует рывки и толчки;
• неполное включения и выключение сцепления, то есть система начинает буксовать и «вести».

Инструкция по замене

Поскольку вопрос замены сцепления своими руками актуален для всех автовладельцев УАЗ Патриот, мы решили помочь таким автолюбителям. Поэтому наш ресурс предлагает вам подробно ознакомиться с инструкцией по замене СС с подробными фотографиями и видео. Если вы никогда не сталкивались с такой задачей или понятия не имеете, что такое сцепления, то мы советуем вам обратиться за помощью к специалистам. Если же вы готовы все сделать самостоятельно, то дальнейшая инструкция предназначена для вас.

Набор инструментов

Итак, для успешного проведения работ вам понадобится:

• гаечные ключи;
• отвертка, желательно длинная;
• оправка для проведения процесса центровки ведомого шкива;
• монтировка.

Последовательность действий

1. УАЗ Патриот необходимо загнать на смотровую яму или эстакаду. В соответствии с требованиями автопроизводителя производится демонтаж КПП вместе с кожухом СС.
2. Вам потребуется сдвинуть вперед подшипник выключения СС по направляющей. После этого демонтируется непосредственно вилка выключения вместе с шаровой опорой. Также следует демонтировать подшипник выключения.
3. Когда из вилки будет демонтировала муфта с подшипников, вам понадобится произвести визуальный осмотр элемента. В частности, уделите внимание месту соприкосновения с муфтой подшипника, опорой вилки, а также механизмом поршня рабочего цилиндра. обратите внимание на то, что на вилке должны отсутствовать следы механических повреждений и прочих видов деформации. В противном случае потребуется замена компонента.
4. Перед тем, как приступить к выкручиванию винтов, которые крепят нажимной шкив, следует произвести установку центрирующей оправки. Это делается для того, чтобы в процессе демонтажа нажимного шкива ведомый элемент случайно не выпал. После этого, придерживая маховик от прокручивания, следует открутить все винты, которые кожух нажимного шкива к маховику, в случае с УАЗ Патриот этих винтов шесть.
5. После всех этих действия вам необходимо произвести демонтаж шкивов СС. После демонтажа осуществите визуальный осмотр элементов на предмет деформации и механических воздействий. В том случае, если на ведомом шкиве замечены какие либо следы деформации, в том числе трещины, то это недопустимо. Также произведите проверку фрикционных накладок. Ведомый шкив заменяется в том случае, если поверхность элементов замаслена или места соединений уже ослабли.
   Далее, следует произвести диагностику надежности фиксации демпферных пружинок, которые расположены в гнездах ступицы ведомого шкива. В том случае, если эти пружинки вышли из строя или они без проблем перемещаются, то шкив также подлежит замене.
6. Что касается нажимного шкива УАЗ Патриот, то его замена осуществляется в сборе в том случае, если вы заметили, что заклепочные соединения элементов кожуха и самого диска значительно ослабли. Сразу же следует оценить состояние и диафрагменной пружинки, если на ней видны следы механических повреждений, в том числе трещины, то она больше непригодна для использования. Следует отметить, что места контактов пружинки с подшипником должны быть расположены в одной плоскости. Разумеется, на них не должно быть повреждений.
7. Далее, оцените рабочую плоскость маховика и плиты шкива. На этих элементах не допускается присутствие трещин, углублений и прочих следов износа. С маховика следует сдуть всю пыль и грязь, можно использовать компрессор. Сам маховик демонтируется для замены подшипника. Опорный подшипник меняется в любом случае, иначе этот компонент со временем может заклинить, что негативно отразиться на функционировании первичного вала.
8. Теперь возьмите молоток с бородком и выбейте опорный подшипник. Новую деталь следует запрессовать таким образом, чтобы она была надежно установлена, вам необходимо убедиться в этом. Помните о том, что этот элемент нельзя нагружать ударными нагрузками, в частности ударами молотка, поэтому для запрессовки используйте оправку.
9. Непосредственно перед монтажом новой СС следует осуществить проверку легкости перемещения ведомого шкива по шлицам КПП УАЗ Патриот. Все причины заеданий при необходимости должны быть ликвидированы, а вышедшие из строя компоненты меняются на новые.
10. Затем маховик устанавливается на свое место, после чего производится монтаж пыльника и кожуха СС. Также монтируется на место стартер. После всех этих действий производится монтаж ведомого шкива при помощи оправки. Далее, устанавливается нажимной шкив, закручиваются все винты. Обратите внимание, при закручивании болтов должна быть соблюдена равномерность затяжки.
11. Направляющую втулку подшипника необходимо обработать консистентной смазкой перед монтажом коробки передач вместе с кожухом. Также смазкой следует обработать и внутреннюю плоскость муфты подшипника выключения. Обработанными должны быть и поверхности опоры вилки в месте соприкосновения элемента с механизмом толкания поршня.
12. После этих действия на место устанавливается муфта, вилка, все пластины. КПП также устанавливается на место. Таким образом, процесс замены сцепления можно считать завершенным. Осталось только проверить его работоспособность.

Видео «Как поменять сцепление на УАЗ Патриот»

Подробнее о процессе замены сцепления на отечественном внедорожнике УАЗ Патриот смотрите на видео.

Замена сцепления УАЗ Патриот

В нашем автосервисе замена сцепления уаз патриот выполняется профессионально и с гарантией. Суммарно переборка и ремонт занимает от 3 час. Все работы , в том числе ремонт трансмиссии уаз патриот, выполняются опытными мастерами, качественно и недорого. Цена включает только работы без запчастей и расходных материалов.

Проведеная в нашем сервисе замена сцепления УАЗ Патриот позволит уверенно чувствовать себя и на бездорожье и городском потоке машин. Известно, что двигатель Патриота недостаточно тяговит и иногда бывает необходимо «играть педалью сцепления», что не увеличивает срок службы диска и корзины сцепления.

При признаках износа деталей сцепления таких как:

• неприятный запах при движении под нагрузкой
• вибрировании педали сцепления
• нечеткое переключение передач
• шум при выключении сцепления

Лучше не дожидаться когда оно начнет буксовать и сразу провести диагностику и замену деталей сцепления. Мы рекомендуем менять весь узел полностью:

• Корзина сцепления
• Ведомый диск
• Выжимной подшипник
• Опорный подшипник

Замену сцепления мы выполняем импортными запчастями. Устанавливаем оригинальный комплект сцепления Sachs. В качестве выжимного используем мощный подшипник производства Espra . Опорный подшипник ставится Cummins или Koyo. Такой комплект установлен нами на сотни Патриотов и не было еще ни одного плохого отзыва. При желании заказчика устанавливаем запчасти любого производителя.

В некоторых случаях мы рекомендуем к замене и маховик двигателя, но только после снятия КПП и диагностики. Так же советуем заменить штатный рабочий цилиндр сцепления с пластиковым корпусом на усиленный в металлическом корпусе.

При покупке Патриота с рук или пробеге кратном 80000 километров рекомендуем обратить внимание на этот узел.

Как поменять сцепление на УАЗ Патриот

Некоторые узлы автомобиля рано или поздно изнашиваются. В таких случаях владелец задумывается о том, можно ли сделать ремонт своими руками. Замена сцепления на УАЗ Патриот 31631 требует специальных навыков. Однако выполнить такую работу самостоятельно все же можно.

Характерные неисправности, для устранения которых необходимо заменить сцепление

При поломке сцепления заменяют весь комплект, включающий диски, маховик, регулирующие подшипники. Специалисты советуют обновлять опорный подшипник маховика.

Систему нужно ремонтировать при возникновении таких неисправностей:

• появление скрипящих или свистящих звуков при надавливании на педаль;
• возникновение вибрации или толчков при переключении рычага МКПП;
• неполное включение или отключение сцепления, усложняющее управление автомобилем.

При замене только нажимного или ведомого шкива может потребоваться повторный ремонт.

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

• гаечные ключи разных размеров;
• отвертка с длинной насадкой;
• оправка для регулировки ведомого шкива;
• монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

1. Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.
2. Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.
3. После демонтажа муфты осматривают подшипник. Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют.
4. Устанавливают регулирующую оправку. Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.
5. Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.
6. Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.
7. Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости.
8. Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.
9. С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.
10. Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.
11. Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.
12. Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.
13. Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Замена сцепления УАЗ

Производим замену сцепления на всех моделях УАЗ: Хантер, Патриот, Буханка. Если сцепление пробуксовывает, не тяните с заменой, иначе, рано или поздно, машина просто встанет.

Стоимость работ по замене сцепления УАЗ:

• Патриот с двигателем ЗМЗ 409 — 9 500 руб.
• Хантер с двигателем ЗМЗ 409 и КПП Dymos — 11 500 руб.
• Буханка с двигателем ЗМЗ 409 — 11 500 руб.

Стоимость запчастей (комплект сцепления УАЗ *) — 11 500 руб

* диск и корзина сцепления SACHS, выжимной подшипник ТАЯ, опорный подшипник первичного вала KOYO, расходные материалы (прокладка приемной трубы, комплект новых карданных болтов, фиксатор резьбы и т.д.);

Возможные и рекомендуемые дополнительные работы:

• Замена рабочего цилиндра сцепления на цилиндр марки FENOX (производится в случае, если на машине установлен рабочий цилиндр сцепления с нерегулируемым штоком) — 2 300 руб.
• Снятие/установка защиты РК/КПП — 600 руб.
• Замена маховика, если он имеет серьезный износ рабочей поверхности — 4 700 руб.
• Замена заднего сальника коленвала, если обнаружится течь, или запотевание — 1 100 руб.

Почему мы ставим именно SACHS? А потому, что мы тестировали сцепления УАЗ всех производителей, и признали Сакс лучшим. Его ресурс достигает 100 000 км при разумных условиях эксплуатации. Педаль сцепления становится мягкой и очень легкой. Количество брака практически равно нулю. Поэтому, с нашей точки зрения, SACHS — лучший выбор.
