Проверка и замена регулятора напряжения на ВАЗ 2114

Несмотря на то, что автомобиль ВАЗ 2114 работает на бензине, электрическая составляющая в нем очень важна. Без поддержания напряжения в нужных пределах не сможет работать освещение, будет разряжаться аккумулятор. А самое главное – система зажигания без электричества не сможет функционировать, значит, не будет работать и двигатель. Поэтому важно, чтобы состояние электрической цепи машины поддерживалось в нормальном состоянии.

Проверка работоспособности регулятора напряжения – очень важное мероприятие

ГЕНЕРАТОР

Генератор предназначен для вырабатывания электроэнергии, столь необходимой для стабильной работы электрооборудования автомобиля. Дополнительно он выполняет функцию подзарядки аккумуляторной батареи – с разряженным аккумулятором невозможно будет запустить двигатель. Для модели ВАЗ 2114 номинальным напряжением электрической цепи считается 12 Вольт, но с учетом всех потребителей (освещение, система зажигания, приборы, моторчик печки, мотор стеклоочистителей и т. д.) оно всегда должно быть выше. Поэтому напряжение в электрической схеме может находиться в пределах от 13,2 до 14,7 Вольт. Для поддержания его в нужном значении в цепь генератора устанавливается регулятор. Причем, это устройство присутствует в составе любого авто, а не только на модели 2114.

Для автовладельца важно знать, вырабатывает ли генератор необходимый ток. Проверка работоспособности генератора в первую очередь определяется по индикатору зарядки, находящемуся на панели приборов в салоне машины. Если лампа горит во время работы двигателя, то генераторная цепь неисправна, требуется диагностика и при необходимости ремонт.

РЕГУЛЯТОР НАПРЯЖЕНИЯ

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Что будет, если напряжение в электрической схеме упадет ниже 13,2 Вольт? Перестанет заряжаться аккумулятор, и через довольно небольшой промежуток времени стартеру уже не хватит мощности прокрутить двигатель для запуска. А если оно будет свыше 14,7 Вольт? Тогда могут выйти из строя элементы электрической цепи, например, сгорит магнитола или какой-нибудь из датчиков двигателя (ДМРВ, датчик фаз и т.д.).

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

Месторасположение регулятора напряжения

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;
Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;
Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);
На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.
На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).
Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Существует еще одна проверка работы регулятора напряжения – когда необходимо проверить, какой порог срабатывания регулятора на верхнем пределе. Для этого в схеме увеличиваем напряжение, например, параллельно в цепь добавляем две-три пальчиковых батарейки по 1,5 В. Нужно увеличить напряжение более 16 вольт, все остальное подсоединяем по той же схеме. В данном случае при исправном реле зарядки лампа уже гореть не должна.

Суммируя результаты обеих проверок, делаем выводы:

Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;
Если лампа горит при обеих проверках – регулятор имеет пробой;
Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

ЗАМЕНА

Удобное расположение регулятора напряжения ВАЗ 2114 позволяет его достаточно легко поменять, не снимая самого генератора.

Поступаем следующим образом:

Отсоединяем клеммы аккумуляторной батареи;
Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);
Сдергиваем фишку с тонким проводом;
Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;
Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;
«таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;
Установку новой детали производим в обратном порядке.

Можно проводить замену реле-регулятора и со снятием генератора, здесь каждый выбирает тот метод, который окажется наиболее удобным.

ДРУГИЕ ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ

Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:

Плохо натянут ремень;
Плохой контакт или обрыв в проводах, подающих питание;
Неисправный ротор или обмотка статора;
Плохой контакт щеток с коллектором ротора, просто изношены щетки.

Новые и изношенные щетки генератора

Лада Приора Седан White Horse › Бортжурнал › Замена реле напряжения, генератор 115А (не всё так просто)

Всем привет!

Острой необходимости в замене регулятора не было. Стал замечать медленную работу дворников, помазал трапецию…лучше, но всё равно не то.

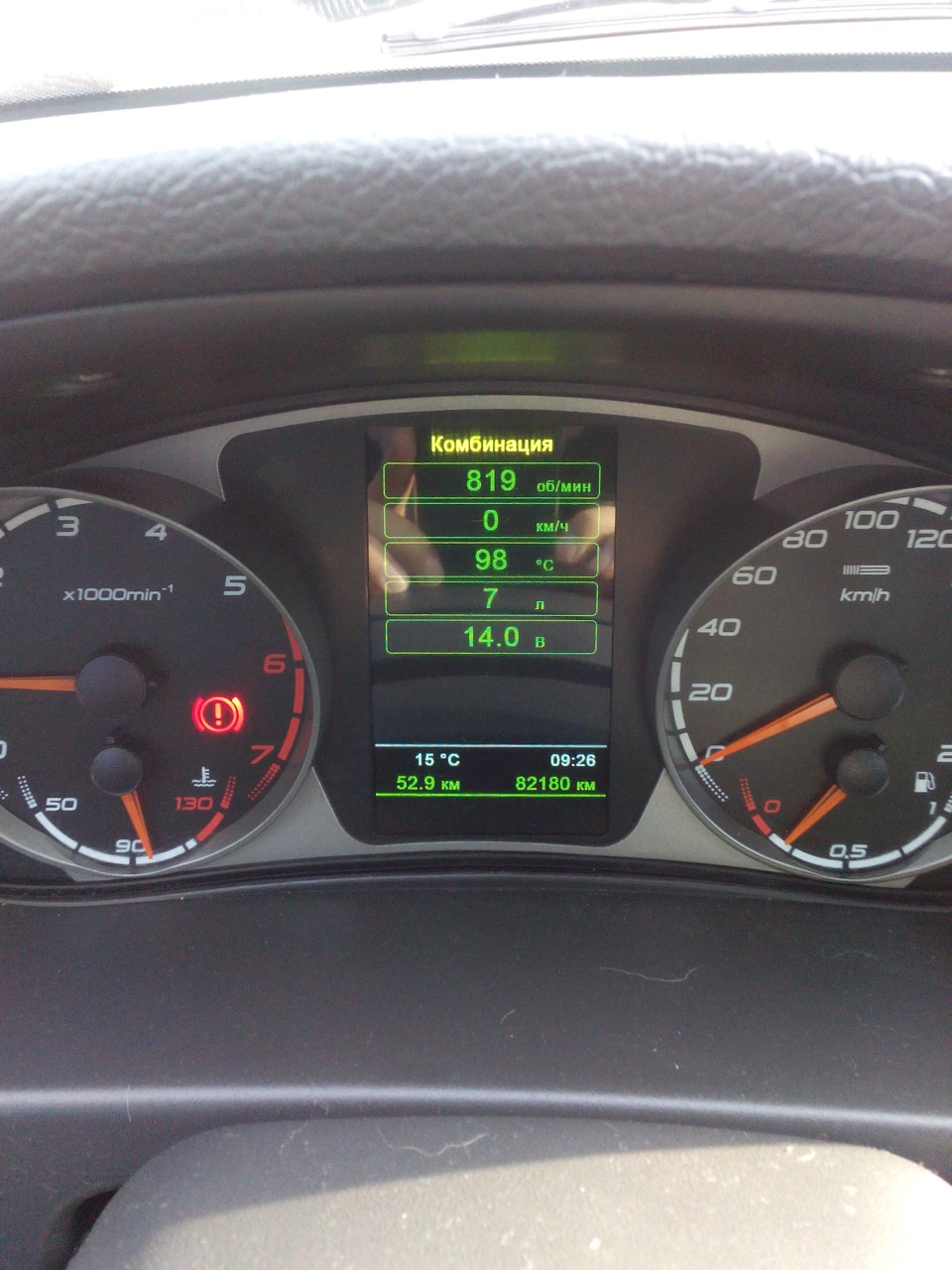

Ковырялся как-то в меню приборки и обратил внимание на комбинацию, где показано напряжение в сети.
3 года я и не знал, что такое у меня есть)))

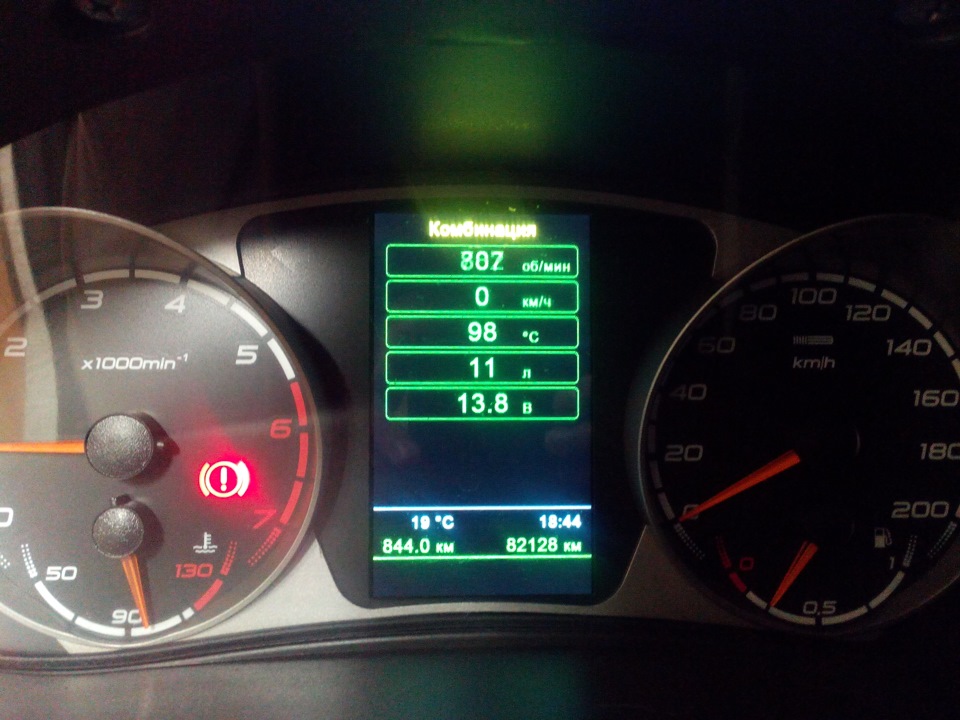

Без нагрузки выдавало 13,8.

Включил ближний, туманки, музыку, печку и подогрев заднего с боковыми…стало 12,6.

Сильно не мешало, мне казалось что это и нормально.

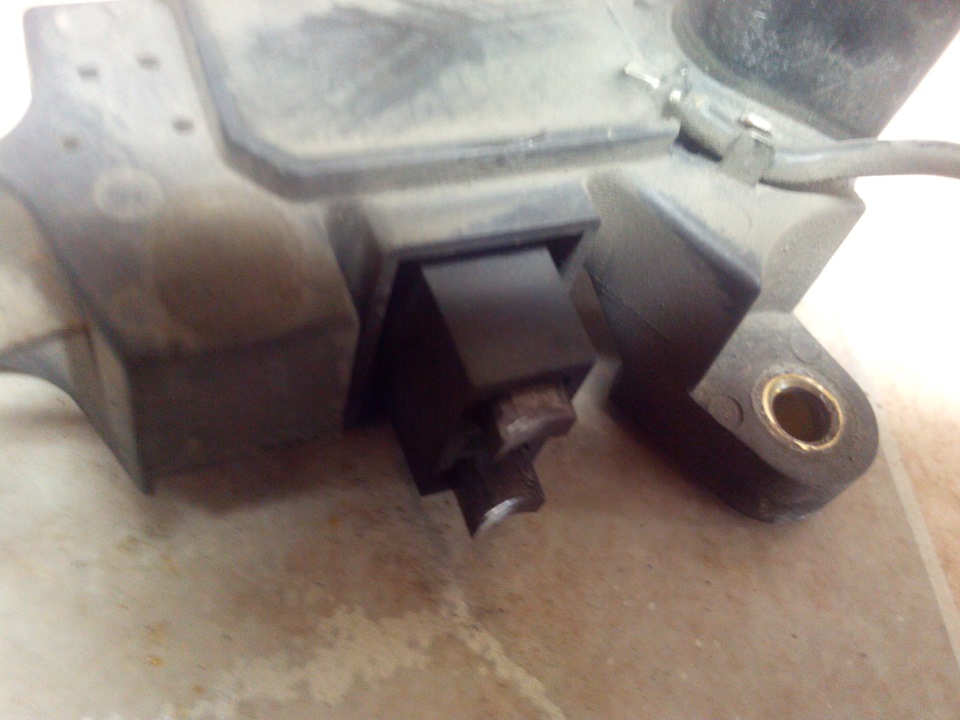

Но всё равно решил поменять и не зря, так как старые щетки почти стёрлись через пару месяцев всё равно бы лезть пришлось.

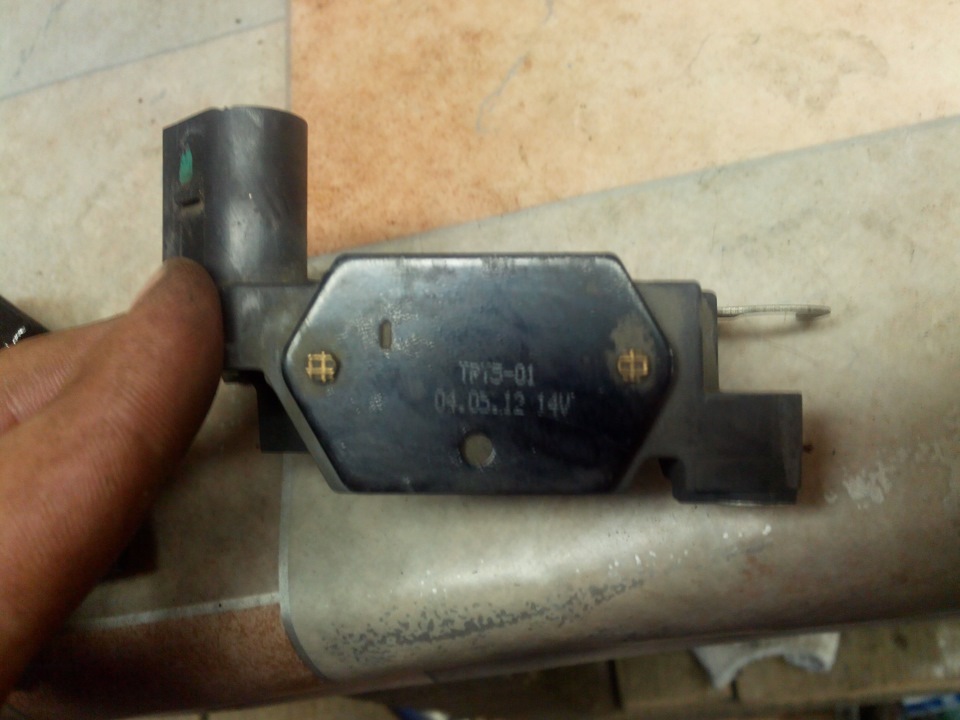

Купил реле 849.3702, знал что оно от генератора 90А, но много читал что люди ставят и всё хорошо.

Тем более конструктивно они одинаковые.

Поменял…запускаю, всё шикарно на клеммах 14,2. Как прогрелась стало 14 ровно.

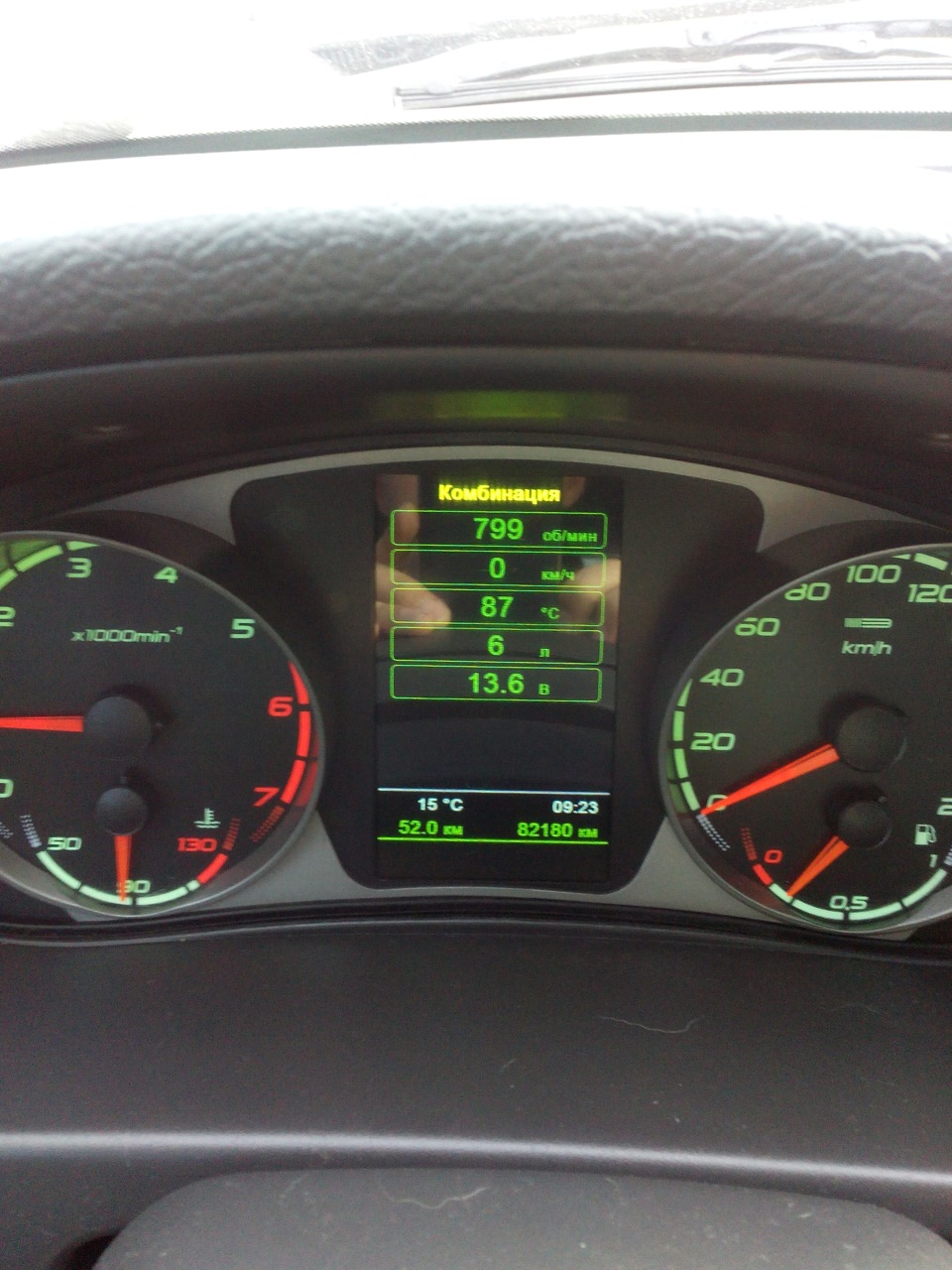

С нагрузкой 13,6.

Я довольный, всё отлично.
Но счастье было не долгим.

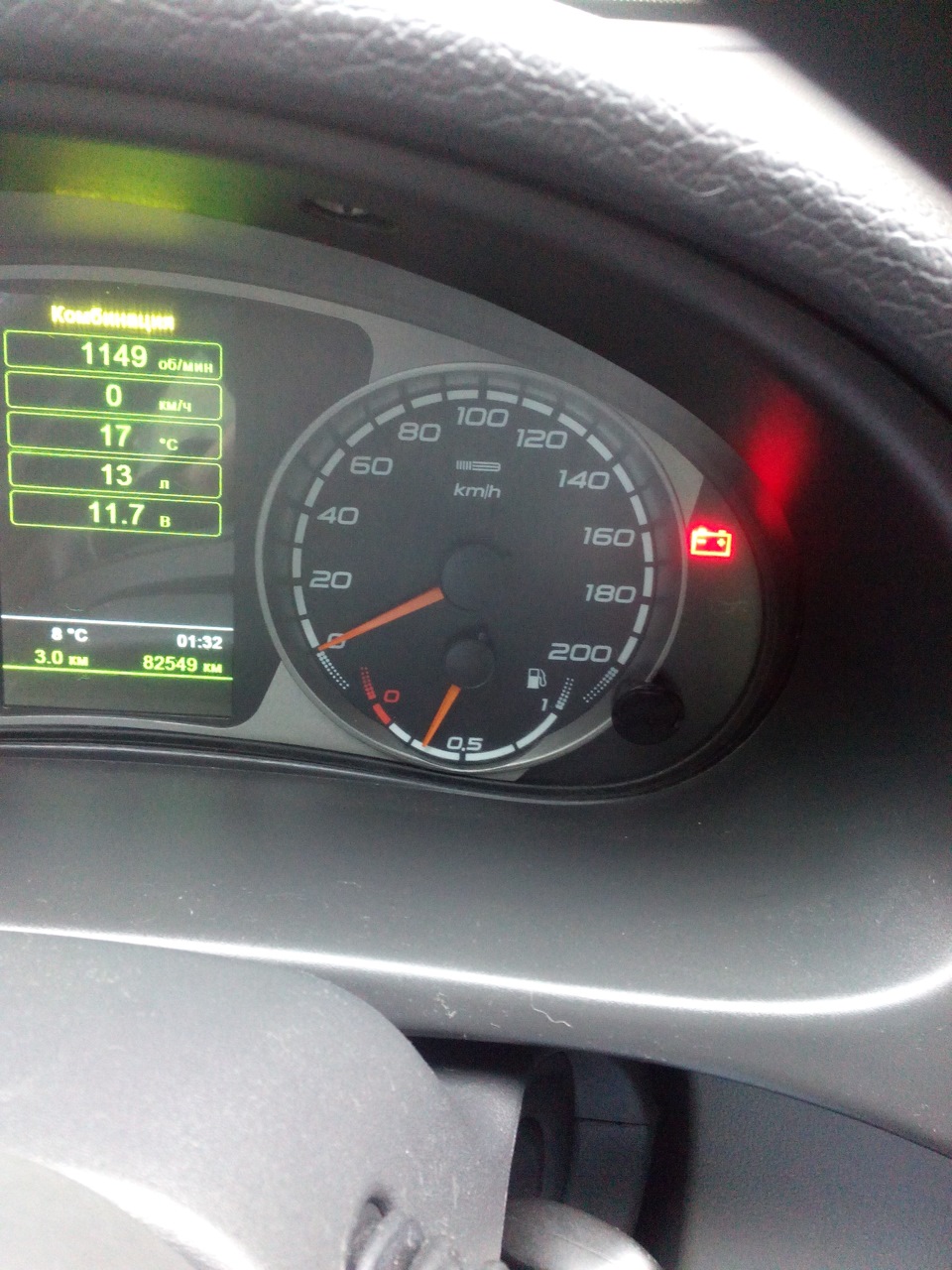

Выхожу утром запускаю двигатель…и горит лампа АКБ и нет зарядки.

Подёргал провода, разъёмы…ничего не меняется. Я в печали, думаю поеду в гараж утром…ну опоздаю на работу чутка.
Пока ехал, лампа погасла и напряжение появилось. Думаю…— Ну наверно щетки притёрлись и дальше всё будет хорошо. Весь день никаких признаков исчезновения напряжения.
Утро следующего дня…ОПЯТЬ! Нет зарядки, но уже в гараж я не собирался, сразу поехал в сторону работы, напряжение по пути появилось.
Не знал в чём причина, спросил в сообществе Lada Priora, мнения разные…кто говорит что мост тупит, что регулятор не тот, у кого-то так же и он так и ездит давно)))
Я снимал и ставил 3 раза этот регулятор, думал может это из-за износа контактных колец.

На них выработка есть, но всё равно…напряжение же появлялось, хотя и плавало…бывало с нагрузкой 12.6 давало.
Старый регулятор я по запаре выкину, поставить назад и проверить не получалось)))
Поиски в интернете ничего не давали. Вариантов не оставалось, звоню на рынок Фучика…»плачу» продавцу, рассказал, что да как…он выслушал. Говорит…— Приезжай, сведу тебя со знающими людьми…они помогут!
Приехал, пообщался…говорят, что я не тот регулятор купил. Но блин…в магазинах других и нет, только такой 849.3702. Они задавались этим вопросом, почему не подходит. По их словам, там пайка не такая и по этому он работает так криво.
Дал мне подходящий, смотрю щетки целые но следу установки есть…— Это что за х*йня?=)
Сняли с нового генератора)) Особо пофиг…главное чтобы работали!

Монтируем регулятор напряжения генератора ВАЗ 2110

Регулятор напряжения на современном автомобиле автоматически и непрерывно корректирует ток возбуждения генератора. Причем данный процесс идет так, чтобы при изменении токовой нагрузки и частоты вращения генератора величина его напряжения оставалась в строго определенном интервале.

Регулятор напряжения – его главные функции

На автомобиле ВАЗ 2110 потенциал напряжения в генераторе формируется под влиянием переменного тока. Подобное явление становится возможным за счет наличия в генерирующем устройстве транспортного средства кремневых диодов. Ротор генератора (вращающаяся составляющая механизма) работает по далее приведенной схеме:

сначала начинает функционировать коленчатый вал, на который оказывает воздействие ток;
коленвал задает движение ротору;
после этого начинает работать и непосредственно генерирующее устройство.

За всеми этапами озвученного процесса следит регулятор напряжения, который также нередко называют реле. Именно оно считается основным регулирующим узлом генератора.

Читать еще: Почему вода попадает в масло: ищем причины

Без регулятора генерирующий ток механизм ВАЗ 2110 не будет выполнять своих задач, которые указаны далее:

запуск генератора;
контроль (в автономном режиме) подачи тока;
«удержание» в определенном интервале напряжения.

Описываемое реле не подвергается ремонту. При поломке требуется замена регулятора, которая производится после проверки работоспособности данного узла.

Как выполнить проверку реле на ВАЗ 2110?

Для анализа состояния регулятора необходимо приобрести вольтметр, который располагает измерительной шкалой в пределах 15–30 вольт. Проверка выполняется следующим образом:

запускают на средних оборотах двигатель автомобиля и дают ему поработать на протяжении четверти часа (операция производится при включенных фарах);
вольтметром определяют показатель напряжения между «массой» генерирующего устройства и «плюсом» на АКБ.

Если замер показывает величину напряжения от 13,5 до 14,2 вольт, замена регулятора не нужна. А вот в ситуациях, когда напряжение имеет другое значение, свидетельствующее о постоянном перезаряде либо недозаряде АКБ, требуется замена реле.

Также можно снять регулятор напряжения и проверить его в сборе с держателем щеток генератора. Для этого между щетками размещают 12-вольтную лампочку мощностью 1–3 ватт, к «массе» и плюсовому выводу батареи подключают источник питания, от которого сначала подают напряжение 12 вольт, а потом – 16 вольт.

Если лампочка горит при 12 вольтах и гаснет при 16, замена регулятора на ВАЗ 2110 не нужна. Если лампа не загорается, это говорит об отсутствии между выводами реле и щетками требуемого силового контакта либо о том, что произошел обрыв. А горение лампы при 12 и 16 вольтах свидетельствует о пробое регулятора.

Как выполняется замена реле напряжения генератора?

При наличии некоторых навыков снятие и разборка описываемого в статье механизма не вызывает затруднений у человека. Сложнее всего менять его в первый раз, а уже последующие замены, как правило, проходят быстро и без проблем.

Демонтируется регулятор на ВАЗ 2110 по такой схеме:

отключают от АКБ клемму «минус»;
отсоединяют от вывода, маркированного как «D+», приводную колодку;
отворачивают гайку, которая располагается под резиновым чехлом (его требуется немного сдвинуть в сторону);
отсоединяют в контактной шпильке все имеющиеся провода;
отворачивают гайку в цепи генерирующего устройства (данный крепежный элемент фиксирует клемму) и снимают ее.

Затем нужно будет снять кожух генератора, открутив гайки (их три штуки), которые удерживают его, а также демонтировать корпус реле и вынуть из выпрямительного отсека винт крепления разбираемого механизма. Теперь регулятор напряжения ВАЗ 2110 легко снимается. Вместо него можно ставить новое устройство. После замены реле все описанные действия выполняются в обратном порядке.

Трехуровневый регулятор напряжения генератора для «десятки»

При включении на ВАЗ 2110 системы обогрева, фар и других дополнительных нагрузок аккумулятор автомобиля разряжается очень быстро. Такое явления наблюдается даже тогда, когда «родное» реле генератора функционирует в нормальном режиме. Избавиться от этой проблемы позволяет трехуровневый регулятор. Его можно приобрести в любом автомагазине, вооружиться нехитрым набором инструментов (щипцы для клемм, нож, рожково-накидной ключ S10 и крестовая отвертка) и самостоятельно установить на машину.

Трехуровневый механизм монтируется следующим образом:

сначала снимают старое реле по алгоритму, приведенному выше;
шлифуют концы дистанционной втулки при помощи напильника (эта операция обеспечивает более надежный контакт с диодным мостом);
на место реле устанавливают новый элемент с щеткодержателем (продается в комплекте);
герметиком уплотняют место входа кабелей;
ставят назад кожух из пластика;
прокладывают кабель вдоль стандартной проводки к тому участку, где монтируется реле, и плотно закрепляют новый провод небольшими хомутами из пластика.

Рекомендуется соединить при помощи надежного шунта корпуса установленного реле напряжения и автогенератора. Это обеспечивает необходимый контакт устройства с «массой». Впрочем, можно обойтись и без шунта.

Смонтированный трехуровневый механизм следует проверить тестером при полной потребительской нагрузке (включается обогрев стекла, печка, фары и так далее). На максимуме прибор должен показывать 14,5 В, в нормальном режиме – 14,1 В, на минимуме – около 13,4 В.

Реле регулятор на генераторе: проверка, ремонт и замена

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Возможные причины поломки реле регулятора

Современные модели реле имеют сравнительно большой срок службы. Но некоторые факторы способны привести к преждевременной поломке элемента, а именно:

Низкое качество самой детали.
Возникновения короткого замыкания.
Механическое повреждение детали.

Причиной неисправности может также стать попадание воды.

На некоторых моделях генераторов замена электронного реле регулятора потребуется и при износе щеток. В нормальных же условиях ресурс регулятора напряжения превышает 60 000 км.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из-за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Как проверить реле регулятор генератора на автомобиле

Проверку реле регулятора напряжения генератора можно выполнять как со снятием агрегата, так и без этого. Если есть подозрение на нарушение системы заряда АКБ, диагностику нужно начать с замера напряжения на батарее при работающем двигателе. Показатель свыше 15В говорит о поломке регулятора напряжения. Далее требуется для проверки реле прозвонить управляющий провод, идущий к детали. Если сопротивление окажется больше 10 Ом, регулятор наверняка неисправен.

Проверка мультиметром без демонтажа

Проверить состояние реле можно с помощью мультиметра. При этом демонтаж генератора не выполняется. Перед началом диагностики достаточно очистить клеммы батареи (их окисление может сказаться на работе авто и показаниях измерительного прибора).

Порядок диагностики таков:

Сначала требуется запустить двигатель и дать ему прогреться несколько минут.
Далее необходимо подсоединить щупы мультиметра к клеммам аккумулятора. На приборе при этом выставляется значение в 20В.
После этого измеряется напряжение. Оно должно находиться в пределах 13.2-14В. Такие показания для большинства автомобилей считаются нормальными.
Теперь необходимо увеличить обороты двигателя (до 2-2.5 тысяч). Напряжение должно вырасти примерно на 0.2В.
Если превышает 3 500 оборотов, мультиметр должен показать 14-14.5В, но не более.

Серьезные отклонения в показаниях прибора говорят о наличии поломок реле-регулятора.

Как проверить реле лампой

На многих современных автомобилях реле объединено с щетками. В этом случае проверить регулятор можно с помощью лампы накаливания. Порядок действий будет следующим:

Чтобы добраться до детали, нужно открутить крепежные болты и снять клеммы. Реле находится в задней части генератора.
Для проверки необходимо подготовить лампочку на 12В с патроном, провода, вольтметр, а также блок питания (не более 20В).
Далее потребуется собрать следующую схему.

После подключения лампочки она должна загореться. При этом напряжение постепенно повышается. Когда оно достигает 14.5В, лампочка должна погаснуть. Если это происходит позже, значит, реле-регулятор неисправен.

При уменьшении напряжения лампа должна загореться снова.

Данный способ проверки можно использовать и для некоторых моделей регуляторов, не совмещенных с щетками.

Ремонт или замена: что выбрать?

С ремонтом регулятора напряжения не стоит затягивать. Стоимость новых реле для большинства моделей авто не превышает 2000-2500 рублей, поэтому пытаться восстанавливать деталь в большинстве случаев попросту невыгодно. Также существуют интегральные регуляторы, которые вообще не подлежат разборке. Такие детали приходится менять в 100% случаев.

Как поменять реле регулятор

Для замены реле регулятора необходимо:
Выполнить демонтаж генератора. Чтобы это сделать, требуется отключить минусовую клемму.
Отщелкиваются фиксаторы.
Крышка отсоединяется от корпуса генератора.
Нужно отключить разъем диодного моста.
Откручиваются гайки и снимаются втулки контактной группы.
Остаётся открутить несколько винтов, удерживающих регулятор.

Снятое реле ремонтируется или меняется на новое. Сборка генератора производится в обратной последовательности.

Порядок действий может несколько различаться в зависимости от модели автомобиля и конструкции генератора.

Заключение

Чтобы реле и генератор в целом прослужили максимально долго, не следует допускать чрезмерного загрязнения узла. Также желательно время от времени замерять напряжение, поступающее на АКБ. А при мойке автомобиля нельзя допускать попадания воды в систему заряда.

Выход из строя реле-регулятора может привести к возникновению более серьезных неисправностей (вплоть до поломки аккумулятора). Так что пренебрегать ремонтом в данном случае не стоит. Попытаться восстановить генератор можно и самостоятельно, но если есть сомнения в собственных силах, лучше обратиться за помощью в автосервис. Это позволит сократить затраты времени и избежать значительных материальных трат.

Проверка реле напряжения

171 10 70k

194 15 96k

Калькулятор расчета времени разряда аккумулятора

Время разряда аккумулятора авто | Онлайн калькулятор расчета

Читать еще: Почему скрипят тормоза: разбираемся с экспертами Бош Авто Сервис

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

Реле должно отключатся при 14,2-14,5В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.

Типы регуляторов напряжения

Разобравшись с тем, каких типов бывают эти устройства, в чем их особенности и свойства, придет полное понимание проводимых при проверке процедур. Также это даст ответ, по какой схеме, каким способом и как проверять регулятор напряжения генератора.Регуляторы бывают двух типов:

совмещенные;
отдельные.

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора. Независимо от типа регулятора признаки напряжения будут одни и те же.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
машина перестала нормально заводиться с первого раза;
постоянно разряжается аккумуляторная батарея;
при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
в некоторых случаях может закипеть аккумуляторная батарея.

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

короткое замыкание в цепи, в том числе межвитковое замыкание обмотки возбуждения;
выход из строя выпрямительного моста (пробой диодов);
переполюсовка или неправильное подключение к выводам аккумулятора;
проникание влаги в корпус регулятора и/или генератора (например, во время мойки машины или езды в сильный дождь);
механические повреждения узла;
естественный износ узла, в том числе, щеток;
плохое качество непосредственно проверяемого аппарата.

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
Запустить двигатель.
Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение вырастет до 13,6. 14,2 В.
При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,5 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Проверка совмещенного реле-регулятора

Проверка регулятора напряжения ВАЗ 2110

Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке. Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3. 4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой). Используемые для коммутации провода желательно иметь с “крокодилами”.

Проверка регулятора напряжения у генератора 37.3701: 1 — аккумуляторная батарея; 2 — вывод «масса» регулятора напряжения; 3 — регулятор напряжения; 4 – вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа; 7 — вывод «Б» регулятора напряжения.

Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14. 14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14. 14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.

Проверка регулятора напряжения ВАЗ 2107

Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109

До 1996 года на машине ВАЗ 2107 с генератором марки 37.3701 устанавливался регулятор напряжения старого образца (17.3702). Процедура проверки приводилась выше. После 1996 года использовался более современный генератор марки Г-222 (стоит интегральный регулятор РН Я112В(В1).

Как видите, алгоритм проверки у всех регуляторов практически одинаков. Разница состоит лишь в значениях отсечки, когда срабатывает реле.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Читать еще: Бывалый водитель рассказал, как можно самому делать развал-схождение

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
подключить к ней лампочку (исключив из схемы регулятор);
снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Замена реле генератора ваз 2110 своими силами

Реле регулятор ваз

Замена реле генератора ваз 2110 может быть воспроизведена двумя способами: со снятием генератора и без его снятия. Оба варианта можно выполнить в домашних условиях, хотя второй сопровождается меньшим количеством манипуляций с автомобилем.
Но несмотря на это, первый вариант для некоторых может оказаться более простым. Заменить реле регулятор генератора ваз 2110 сможет каждый, если прочитает и изучит нижеприведенную инструкцию.

Проверка реле генератора на автомобиле

Замена реле регулятора генератора ваз 2110

Однако прежде чем приступать к замене, необходимо проверить, действительно ли проблема с неисправным реле. В данном случае будет осуществлена его проверка непосредственно на автомобиле.
Для этого необходимо:

Взять вольтметр, имеющий шкалу 15-30.
Включить двигатель.
Включить фары(см.Замена фар на ВАЗ 2110: делаем самостоятельно).
Работать мотор должен не менее 15 минут.

Примечание: можно включить 2 скорость, но лучше всего, чтобы была включена 3 скорость, так как при этом будет уходить немного меньше бензина. Да и результат будет достигнут значительно быстрее.

Напряжение нужно измерять между клеммой «B+» и массой генератора. При этом оно не должно быть меньше или больше 13,2-14,7 В.
Замена реле необходима в том случае, если наблюдается как недозаряд, так и перезаряд.

Проверка снятого реле

Замена реле регулятора на генераторе ваз 2110

Желательно проверять реле вместе со щеткодержателем, так как в некоторых случаях неполадки возникают из-за плохого контакта между реле и щетками.
Чтобы проверить регулятор после его снятия, необходимо:

Включить лампу на 12 В между его щетками.
Сначала присоединить к выводу реле «D+» источник питания с напряжением в 12 В. При неисправном реле лампа будет гореть.
Затем нужно взять более мощный источник тока – 15-16 В. Если реле неправильно работает, то лампочка погаснет.

Примечание: лампа может гореть или гаснуть в обоих случаях. Если она горит и там, и там, значит в регуляторе имеются пробои. В то же время, если лампочка не горит, значит между щетками нет контакта, к чему может привести обрыв проводов.

Проверка конденсатора

Реле генератора ваз 2110

Кстати говоря, многие путают неисправное реле с неисправным конденсатором(см.Меняем конденсатор (генератор ваз 2110)), так как «симптомы» довольно похожи. Таким образом, если проверив реле, понятно, что оно полностью исправно, а генератор напряжения работает плохо, то нужно проверить и конденсатор. Он защищает все электронное оборудование от перепада напряжения.
Чтобы проверить его работу, следует:

Включить радиоприемник. Если в его работе наблюдаются помехи, значит с конденсатором не все в порядке. Двигатель при этом должен также быть включенным.
Проверить его исправность можно при помощи мегомметра или тестера. При подключении к конденсатору, стрелка должна быстро отклониться в сторону, а затем медленно вернуться в первоначальное положение.

Как узнать, что сломано именно реле, а не сам генератор

Многие считают, что если аккумулятор не держит заряд, то проблема в генераторе. Однако иногда причиной этого может неисправный реле-регулятор.
Чтобы проверить, что именно не работает, нужно выполнить следующие действия:

Открыть капот автомобиля.
Завести двигатель. Поставить 2 или 3 скорость на коробке передач.
Снять клемму аккумулятора.

Примечание: это нужно для того, чтобы в системе не случилось замыкания.

Если после этого машина по-прежнему работает, значит неисправно реле. А вот если автомобиль заглох, значит причина все-таки в генераторе.

Преимущества трехуровневого реле

Регулятор напряжения монтируется на борт машины, в то время как щетки генератора и панель – прямо в генератор. Благодаря этим трем уровням, аккумулятор долго будет находиться в заряженном состоянии, а срок его эксплуатации значительно увеличится.
Этими уровнями являются:

Уровень «минимум». Он необходим для того, чтобы автомобиль работал даже в самых жарких условиях.
То есть, он не будет глохнуть даже в тех местностях, где температура воздуха превышает +20 градусов. Кроме того автомобиль сможет выдержать даже самые высокие склоны.

Примечание: данный уровень необходим в летний период.

Уровень «норма». Позволяет машине работать при нормальных условиях.
Уровень «максимум». Необходим для использования машины даже при отрицательных температурах. При этом, автомобиль сможет завестись даже при разряженном аккумуляторе.

Причины замены

Замена реле нужна в таких случаях:

Щетки износились. Кстати, это и является основной причиной. Дело в том, что из-за их износа пропадает контакт с реле, поэтому из-за недостатка питания генератор перестанет работать.
В схеме наблюдается пробой, что приводит к повышению напряжения в системе.
Разрывы проводов из-за чего ослабли контакты.
Поломка корпуса или креплений. С этим шутки плохи, так как это может привести к нежелательному замыканию.

Замена реле

Примечание: обычно оно черного цвета и крепится к генератору при помощи желтого провода.

Отсоединить минусовую клемму аккумулятора.
Открутить два болта крепления к генератору.
Снять желтый провод, идущий к реле от генератора.
Демонтировать реле. Тщательно осмотреть его. Если щетки стерлись, то замены нельзя избежать.
Если какой-то из проводов разорвался или на его поверхности есть пробоины, то можно обойтись только их заменой.

Примечание: можно их просто заизолировать, даже не меняя на новые. Хотя реле стоит недорого – всего рублей 70.

 Проверить новый регулятор напряжения, после чего закрепить его на генератор.
Присоединить обратно желтый провод и клемму аккумулятора.

Как уже отмечалось ранее, замену реле можно произвести и своими руками. Главное – ознакомиться с процессом работы заранее, чтобы позже не возникло вопросов.
Для этого можно найти фото в различных журналах по авто ремонту. Гораздо проще – воспользоваться видео, которых в интернете есть множество.
Наша инструкция также поможет в этом нелегком деле. Зато цена домашнего ремонта не превысит 100 рублей.

голоса

Рейтинг статьи
