Замена вкладышей ваз 2110

Поршневые кольца и шатунные вкладыши — замена

Для выполнения работы потребуются оправка для поршневых колец, динамометрический ключ.

Снятие

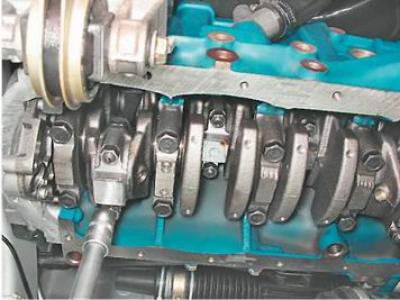

5. Поворачивая коленчатый вал за болт крепления его шкива ключом на 17 или 19 мм, устанавливаем поршень первого цилиндра в нижнее положение.

Предупреждение! При отворачивании гаек крышек шатунов на двигателях сдатчиком уровня масла велик риск повредить его, поэтому рекомендуем предварительно снять датчик (см. «Датчик уровня масла — замена»).

6. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна.

Предупреждение! При разборке шатуна не выпрессовывайте из него болты.

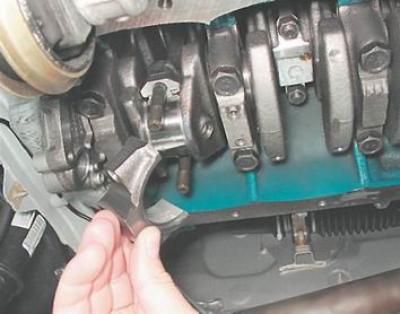

7. Снимаем крышку шатуна.

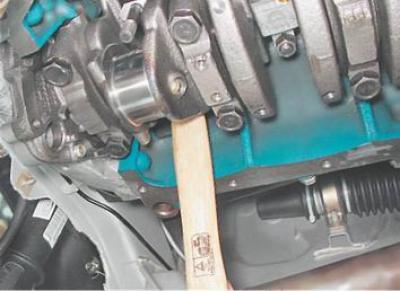

8. Уперев ручку молотка в поршень, выталкиваем его вверх.

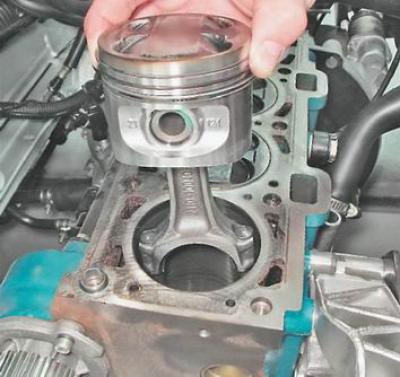

9. Извлекаем поршень из цилиндра.

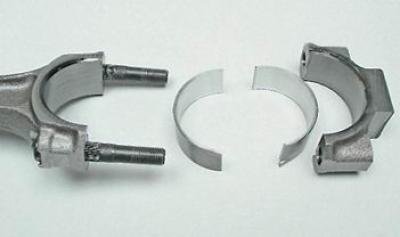

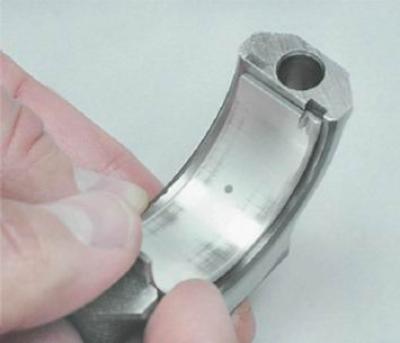

10. Вынимаем вкладыши из шатуна и его крышки.

Предупреждение! Целесообразность замены вкладышей зависит от степени износа шеек коленчатого вала (см. «Блок цилиндров — проверка технического состояния, снятие и установка»).

11. Фиксируем поршень в сборе с шатуном за шатун в тисках.

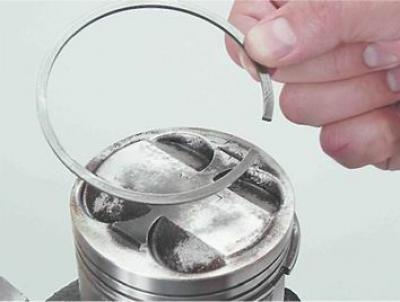

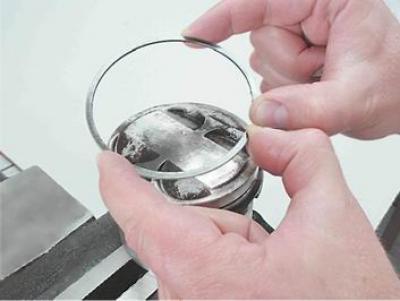

12. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо.

13. Аналогичным образом снимаем нижнее компрессионное кольцо.

14. Снимаем маслосъемное кольцо.

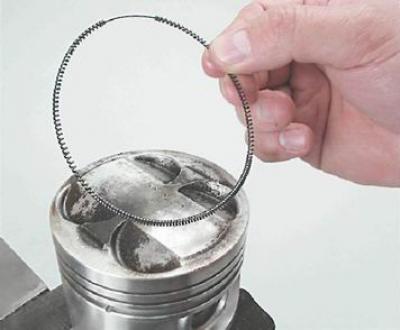

. и его расширитель.

Предупреждение! Целесообразность замены колец зависит от степени износа цилиндров (см. «Подбор поршней к цилиндрам блока»).

Установка

1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень, шатун и палец. Трещины на них недопустимы.

2. Новые кольца подбираем в соответствии с диаметром поршня номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм и имеют маркировку «40» и «80» соответственно.

Рекомендация. Для установки новых колец на поршень рекомендуем воспользоваться специальным съемником поршневых колец.

3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

Таблица 8.3. Допустимый зазор в канавке поршневого кольца

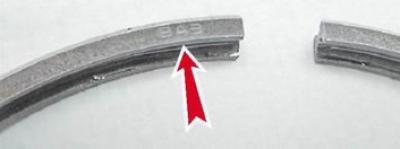

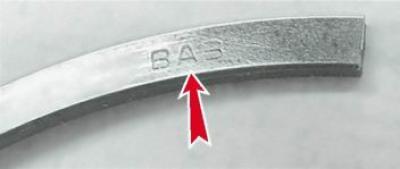

. и верхнее компрессионное кольцо устанавливаем надписью «ВАЗ» или «ТОР» вверх.

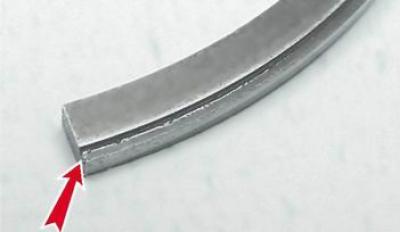

Нижнее компрессионное кольцо ориентируем таким образом, чтобы проточкой оно было направлено вниз.

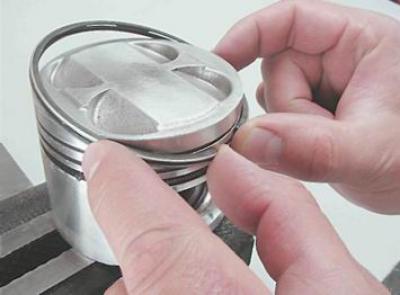

4. Кольца надеваем на поршень следующим образом: раздвинув замок кольца (не более чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.

Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка кольца.

После установки колец на поршень разворачиваем их замками таким образом, чтобы замок верхнего компрессионного кольца располагался под углом в 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца.

5. Смазываем свежим моторным маслом поршень, кольца и стенку цилиндра.

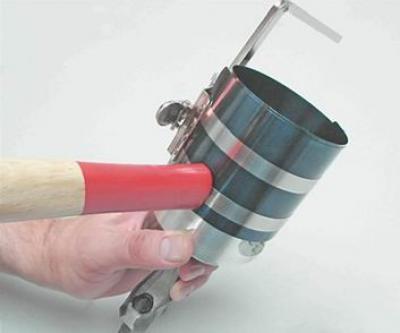

6. Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.

7. Вытираем насухо постели вкладышей в шатуне и крышке и устанавливаем в нижнюю головку шатуна вкладыши.

8. Смазываем внутреннюю поверхность вкладышей и шатунную шейку коленчатого вала чистым моторным маслом. Поворачивая коленчатый вал, переводим шейку в крайнее нижнее положение.

9. Устанавливаем поршень на блок и ориентируем его так, чтобы стрелка на днище поршня была направлена в сторону шкива коленчатого вала.

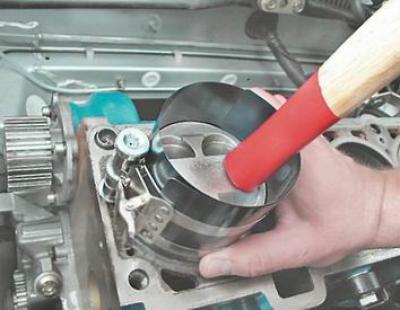

10. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем его в цилиндр, одновременно следя за продвижением шатуна к шейке коленчатого вала.

11. Устанавливаем на шатун крышку и затягиваем гайки моментом 43,32-53,5 Н·м (4,42-5,46 кгс·м).

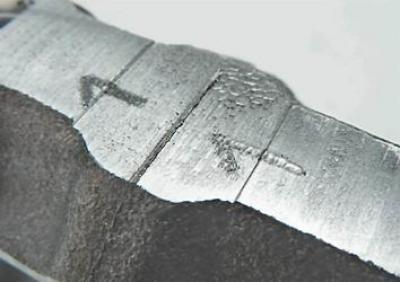

Предупреждение! Крышки шатунов невзаимозаменяемые. На шатуне и его крышке указан номер цилиндра, в который шатун должен быть установлен. На собранном шатуне цифры должны располагаться с одной стороны.

Кольца трех других поршней заменяем таким же способом.

После установки всех поршней собираем двигатель в обратной последовательности.

Замена вкладышей ваз 2110

Лада ВАЗ-2110 (2111, 2112). Провернуло шатунный вкладыш двигателя

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.

Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя. Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.

Почему проворачивает шатунные вкладыши или вкладыши коленвала

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

Если провернуло шатунный вкладыш, причина может заключаться в следующем:

-недостаточная фиксация вкладыша;
-сильное трение по поверхности вкладыша;

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.

Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.
Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.

Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.

Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки. Параллельно такие зоны сухого трения могут возникать и в тех случаях, когда в моторном масле присутствуют механические частицы, то есть масло загрязнено.

По указанным причинам после сборки нового ДВС или капитального ремонта двигателя силовой агрегат должен пройти процесс обкатки, который предполагает умеренные нагрузки и частую смену моторного масла. Дело в том, что нагруженные пары должны приработаться друг к другу, так как притирка постепенно нивелирует возможные имеющиеся микродефекты, которые оказывают влияние на эффективность образования и последующую стабильность образованной масляной пленки.

Добавим, что определенное влияние оказывает и вязкость масла в двигателе. Более вязкие масла вызывают увеличенный момент трения в нагруженных парах. Параллельно с этим толщина пленки вязкого масла также больше в месте сопряжения деталей. Однако это не значит, что нагруженные детали будут защищены от повышенного или сухого трения. Дело в том, что вязкая смазка может просто не доходить до места трения в необходимом количестве, что приводит, в свою очередь, к уменьшению толщины пленки или даже ее разрыву.
По указанной причине не так просто дать ответ, какое масло лучше применительно к вкладышам и их проворачиванию с учетом только одного показателя вязкости. Не следует забывать о том, что важнейшей характеристикой является также смазывающая способность масла, то есть свойство смазки сцепляться с металлическими поверхностями. Следует учитывать и стабильность пленки того или иного масла в условиях различных нагрузок и температур.

Читать еще:  Капремонт двигателя ваз 2110

Провернуло шатунный вкладыш: последствия и ремонт

Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.

Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.

Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.

В итоге
Появление стука в двигателе является подом для немедленного прекращения эксплуатации автомобиля. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.
Бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

сборка двигателя автомобиль ваз 2110 | 2111 | 2112

Сборка двигателя ваз 2110
Сборку двигателя на автомобиле ваз 2110 производите следующим образом. Установите на стенд чистый блок цилиндров и заверните в блок цилиндров отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами. Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта сальники коленчатого вала устанавливайте новые. Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников — вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца (рис. 2-18).

Предупреждение
Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой).

С задней стороны от средней опоры коленчатого вала ставится металлокерамическое полукольцо (желтого цвета), а с передней стороны — сталеалюминиевое.Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (рис. 2-19).

Крышки разверните таким образом, чтобы метки на каждой из них находились со стороны установки генератора. Затяните болты крепления крышек. Проверьте осевой свободный ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором осевой свободный ход вала (рис. 2-20).

Он должен быть в пределах 0,06-0,26 мм. Если ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины. Оправкой 67.7853.9571 запрессуйте в держатель (рис. 2-21)

задний сальник коленчатого вала. Наденьте держатель с сальником на оправку 67.7853.9572 и передвиньте его с оправки на фланец коленчатого вала. Установите под держатель прокладку и прикрепите его к блоку цилиндров болтами с пружинными шайбами. Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка, показана стрелкой на (рис. 2-17)

около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 см. (рис. 2-17) и затяните болты крепления. На болты крепления маховика перед установкой нанесите герметик УГ-6. Для надежного схватывания герметика, перед его нанесением обезжирьте болты и резьбовые отверстия в коленчатом валу. Подберите поршни к цилиндрам по классу и соберите поршни с шатунами, как указано в подразделе «Шатунно-поршневая группа». С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (рис. 2-22).

Предупреждение
Отверстие для пальца на поршне смещено от оси на 1 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.

Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала, затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке находился против номера цилиндра на нижней головке шатуна. Оправкой 67.7853.9580 запрессуйте передний сальник коленчатого вала в крышку масляного насоса. Залейте в масляный насос немного моторного масла и проверните несколько раз его ведущую шестерню. Установите на оправку 67.7853.9580 масляный насос с передним сальником коленчатого вала и поверните ведущую шестерню в такое положение, чтобы ее можно было надеть на шейку коленчатого вала. Передвиньте насос с оправки на вал, установите под насос прокладку и прикрепите его к блоку цилиндров. Для правильной установки насоса в его корпус запрессованы два направляющих штифта (рис. 2-23),

которые должны входить в соответствующие отверстия блока цилиндров. Вставьте в отверстие масляного насоса маслоприемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (рис. 2-16).

Установите масляный картер 5 с прокладкой 4 и закрепите его. Установите на крышке масляного насоса датчик положения коленчатого вала для системы впрыска топлива (если эта система применяется на автомобиле ваз 2110). Установите датчик уровня масла. Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите масляный фильтр, вручную привернув его к штуцеру на блоке цилиндров. Вставьте в блок цилиндров две центрирующие втулки (рис. 2-24)

и установите по ним прокладку головки цилиндров. У правильно установленной прокладки отверстие для прохода масла (окантовано медной лентой) должно находиться в зоне 5-го болта крепления головки цилиндров номер болта (рис. 2-25).

Предупреждение
При сборке двигателя необходимо всегда устанавливать новую прокладку под головку цилиндров.
Использование бывшей в употреблении прокладки не допускается.

Перед установкой прокладки необходимо удалить масло с сопрягаемых поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается. Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров. Установите по центрирующим втулкам головку цилиндров, собранную в соответствии с указаниями подраздела «Головка цилиндров». Затяните болты крепления головки цилиндров в определенной последовательности (рис. 2-25) и в четыре приема:
1 — затяните болты моментом 20 Нм (2 кгс-м);
2 — затяните болты моментом 69,4-85,7 Нм (7,1-8,7 кгс-м);
3 — доверните болты на 90°;
4 — снова доверните все болты на 90°;

Предупреждение
Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более
135,5 мм (рис. 2-61). Если длина болта больше, то замените его новым.

Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло или охлаждающую жидкость из отверстий в блоке цилиндров под болты крепления головки цилиндров. Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой. Установите заднюю крышку зубчатого ремня и прикрепите ее вместе с крышкой насоса к блоку цилиндров. Дополнительно прикрепите крышку болтом к блоку цилиндров и гайкой к шпильке на головке цилиндров. Вложите в гнезда на передних концах коленчатого и распределительного валов сегментные шпонки и установите зубчатые шкивы. Заблокировав шкив распределительного вала от проворачивания, закрепите его болтом с шайбой.
Предупреждение
Запрещается замена болтов крепления маховика на болт крепления шкива распределительного вала и обратно в связи с различным их покрытием. Болты крепления маховика фосфатированные, а болт крепления шкива распределительного вала — оксидированный.

Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня (рис. 2-26).

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса (рис. 2-27).

Проворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала. Установите натяжной ролик с дистанционной шайбой и закрепите его в положении, соответствующем минимальному натяжению ремня. Наденьте зубчатый ремень на шкив распределительного вала и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов. Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (рис. 2-26) и (рис. 2-27). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкива распределительного вала, поверните шкив на необходимый угол, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток. При совпадении меток отрегулируйте натяжение ремня, как описано в подразделе «Распределительный вал и его привод». Отрегулируйте зазоры в клапанном механизме, как указано в подразделе «Головка цилиндров». Установите переднюю крышку зубчатого ремня и закрепите ее болтами. Аккуратно уложите прокладку в паз крышки головки цилиндров по всему периметру. Установите крышку на головку цилиндров, наденьте резиновые втулки на шпильки и наживите гайки с шайбами. Если втулки имеют следы разрушения, то замените их новыми. Гайки затягивайте равномерно в несколько приемов до упора шайбы в шпильку. Помните, что герметичность крышки зависит от тщательности выполнения всех операций по ее установке. Заверните в головку цилиндров свечи зажигания, датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла. Установите на головке цилиндров отводящий патрубок 3 (рис. 2-28)

Читать еще:  Клуб Subaru Forester (Субару Форестер): Замена подвесного подшипника кардана на SF

рубашки охлаждения с прокладкой и закрепите его двумя гайками. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы 1 насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат 2 и закрепите шланги хомутами. Установите на головке цилиндров корпус вспомогательных агрегатов с уплотнительным кольцом и закрепите его болтом. При установке корпуса особое внимание обратите на положение уплотнительного кольца в канавке, так как при затяжке гаек, возможно, его выскакивание из канавки и закусывание между кромками канавки и поверхностью головки цилиндров. Если уплотнительное кольцо имеет следы закусывания, его необходимо заменить на новое. В соответствии с указаниями главы «Топливный насос» установите теплоизоляционную проставку с прокладками, толкатель и топливный насос. Установите датчик-распределитель зажигания, действуя в следующем порядке. Смажьте моторным маслом и наденьте уплотнительное кольцо на фланец датчика-распределителя зажигания. Прикрепите датчик-распределитель зажигания к корпусу вспомогательных агрегатов в таком положении, чтобы средняя риска на фланце датчика-распределителя находилась против установочного выступа на корпусе вспомогательных агрегатов (рис. 7-21).

Одновременно установите под верхнюю гайку крепления кронштейн проводов высокого напряжения. Валик датчика-распределителя зажигания соединяется с хвостовиком распределительного вала только в одном положении. Поэтому перед установкой поверните валик так, чтобы кулачки муфты валика вошли в пазы хвостовика распределительного вала. Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор 1 (рис. 2-29)

и затяните центральную гайку его крепления. Затем установите впускную трубу 3, заборник 4 теплого воздуха, кронштейн 2 подводящей трубы насоса охлаждающей жидкости и закрепите их гайками. Установите шланг вытяжной вентиляции картера и закрепите его хомутами на патрубках блока и крышки головки цилиндров. Установите указатель уровня масла. Установите кронштейн правой опоры подвески двигателя с установочной планкой 3 (рис. 2-10) генератора.

Наденьте на коленчатый вал шкив привода генератора и закрепите его болтом с шайбой. Установите генератор, наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение, как указано в подразделе «Генератор». Установите теплоизолирующий экран карбюратора, проставку и карбюратор. Закрепите его гайками и закройте сверху технологической заглушкой.
Предупреждение
Не допускается крепление (или подтягивание гаек) нагретого карбюратора.
Момент затяжки гаек крепления карбюратора «Приложении 1».

Установите шланг подачи бензина от топливного насоса к карбюратору и закрепите его хомутами. Установите шланг вакуумного регулятора датчика-распределителя зажигания, а также шланги подвода и отвода жидкости из системы охлаждения к карбюратору. Подключите провода высокого напряжения к датчику-распределителю зажигания и к свечам зажигания. Закрепите гребенку проводов в кронштейне 2 (рис. 2-9).

Залейте масло соответствующее сезону в двигатель через горловину на крышке головки цилиндров.

Замена вкладышей не снимая двигатель

Порой на автомобиле требуется совсем небольшой ремонт, просто заменить вкладыши, но неужели для этого придется снимать мотор, искать таль или нескольких помощников для такой простой процедуры? Когда дело доходит до такой необходимости, поможет замена вкладышей не снимая двигатель. Этот простой вид ремонта не нуждается в большом количестве инструментов, но требует определенной сноровки, так что стоит сразу оценить свои навыки.

Внутри двигателя на коленвале вкладыши крепятся на усик, который и отвечает за фиксацию подшипника в постели двигателя, когда он запущен. А смазка на них подается через специальную канавку, недостаток смазки всегда привходит к появлению зацепок и заклиниванию. За счет таких вкладышей снижается время износа детали, потому они всегда должны работать на сто процентов, иначе — не избежать в скором времени капремонта. Однако во время поездки может обнаружиться:

  • Проворачивание вкладышей. Если крепежный усик выскочил со своего места (порой ввиду нехватки смазки), то он начинает проворачиваться. Из-за его проворота на шейке будут появляться задиры, ведущие к необходимости шлифования коленвала.
  • Люфт. Эту поломку легко услышать по стуку коленного вала. Как только вы услышите подозрительные постукивания, к ремонту следует преступать незамедлительно, при этом не нужно снимать с крепления мотор.

Почему так происходит и как этого избежать?

  • Смазка была слишком вязкая или ее было слишком мало. В смазку попал абразив и нарушил гладкость хода. Чистота смазки — один из ключевых параметров профилактики любой поломки, лучше меняйте ее регулярно каждые 60-80 тыс. км. пробега.
  • Мотор постоянно работал в режиме перегрузок. Не стоит постоянно «надрывать» двигатель на высоких оборотах и длительное время гнать автомобиль, не сбрасывая скорости.
  • При установке прошлых подшипников натяг был слишком малый. Проверяйте все сами, хорошо затягивайте болты, лучше пользоваться специальным оборудованием.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

  • Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
  • Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
  • Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
  • Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
  • Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
  • Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.

Замена вкладышей коренных и шатунных – Замена шатунных вкладышей ваз 2110. Как заменить вкладыши коленвала не снимая двигатель? Несколько советов

Начинающие автовладельцы часто желают знать, действительно ли двигатель 21126 Приоры гнет клапана? Потому что ходят слухи, что двигатель на Приоре гнет клапана в силу того, что производители позабыли о надежности в погоне за экономичностью и увеличением мощности.

Давайте рассмотрим, так ли это, как описывают опытные автовладельцы.

Рабочий ресурс

Рабочий ресурс двигателя ВАЗ равен 200 тыс.км. Далее автовладельцу приходится ставить мотор на капитальный ремонт. Ремень газораспределительного механизма требуется проверять каждые 50 тысяч километров. По словам опытных автовладельцев, именно из-за обрыва цепи происходит загиб клапанов.

Мотор не любит перегревов, а значит не любит отсутствия масла. Автовладельцам следует внимательно следить за наличием смазывающего средства внутри двигателя. Без масла ВАЗ21126 будет сильно перегреваться, а значит и так короткий срок жизни движка станет еще меньше.

Рабочий ресурс цепи может быть меньше, чем ресурс самого мотора. Но обрыв ремня ГРМ забирает с собой клапана и поршни. Этой болезни не было на двигателях ВАЗ 21124. Но подобные движки ставили только на Приоры класса Стандарт, то есть дешевые модификации автомобилей отечественного производства.

Похожая статья Правильная замена моторного масла в двигателе автомобиля

Другие причины, которые влияют на жизненный ресурс:

  • качество топлива. В книге по эксплуатации указана марка горючего, которое требуется двигателю. Ни в коем случае не занижать цифру;
  • количество и качество масла. Опытные механики не рекомендуют переливать и не доливать смазку, если автовладелец самостоятельно меняет масло. Делать все строго по уровню. Подобные двигателя любят полусинтетические или полностью синтетические смазывающие средства.

Следуя вышеописанным правилам, мотор может прослужить заявленные 200 тысяч километров.

Внимание! Новое масло лить строго в горловину для заливки. Использовать можно воронку для процедуры.



Замена вкладышей коленчатого вала ВАЗ-2107

Снимаем капот и аккумуляторную батарею

Сливаем масло из двигателя (см. Замена масла двигателя ВАЗ-2107).

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости ВАЗ-2107).

Снимаем радиатор вместе с термостатом (см. Радиатор ВАЗ-2107 замена).

Снимаем карбюратор (см. Замена карбюратора ВАЗ-2107).

Снимаем топливный насос.

Снимаем распределитель зажигания (см. Распределитель зажигания ВАЗ-2107 ремонт).

Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода.

Для удобства демонтажа двигателя снимаем головку блока (см. Замена прокладки головки ВАЗ-2107).

Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости ВАЗ-2107).

Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки двигателя ВАЗ-2107).

Читать еще:  Замена сцепления АМТ (робот) на Весте

Отворачиваем болты крепления к двигателю картера сцепления.

1. Закрепляем тросы подъемного устройства на блоке и приподнимаем его.

Установив домкрат под коробку передач и слегка покачивая блок, разъединяем двигатель и картер сцепления.

Устанавливаем блок цилиндров на стенд.

Снимаем сцепление. Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса. Снимаем валик привода вспомогательных агрегатов.

Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).

2. Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров…

3…и снимаем его вместе с уплотнительной прокладкой. Снимаем масляный насос (см. Маслонасос снятие и разборка ВАЗ-2107)

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала…

Таким же образом снимаем остальные четыре крышки коренных подшипников.

На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала).

На последней (пятой) крышке выбиты две метки, разнесенные по краям.

Метки на крышках коренных подшипников

Снимаем коленчатый вал.

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1, 2, 4 и 5-го коренных подшипников, имеют проточку.

Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала ВАЗ-2107).

Вынимаем старые вкладыши коренных подшипников.

Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал.

Продуваем сжатым воздухом их внутренние полости и масляные каналы.

Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).

Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала.

Болты крепления крышек затягиваем динамометрическим ключом

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов.

В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня ВАЗ-2107).

Смазываем моторным маслом поршень, кольца и стенки цилиндра.

Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты

Дальнейшую сборку двигателя производим в последовательности, обратной разборке.



Как узнать какой мотор стоит на Приоре

Узнать модификацию ДВС Лада Приора можно по металлической табличке. На этой табличке выбит номер мотора, а также автовладелец может понять 16 клапанов у мотора или нет. Находится металлическая табличка на левом стакане стойки.

На каких двигателях приоры гнет клапана

Лишь на одном двигателе Лада Приора не гнет клапана срыв цепи ГРМ. Это ВАЗ 21114. На всех остальных загибает клапана после срыва. Даже мелкая трещинка, пропущенная автовладельцем при осмотре, может стать началом пути к капитальному ремонту. А может даже к полной замене двигателя на Лада Приора.

Этому есть одно объяснение. Производитель стремится облегчить мотор. Увеличить экономию траты топлива. Увеличение мощности с уменьшением веса приводит к тому, что нарушается надежность и безотказность ГРМ.

Мало того, не только срыв может погнуть клапана на движке ВАЗ21126. Даже просто перескакивание цепи с одного зуба на три приводит к загибанию всех впускных клапанов.

Увидеть, как происходит загибание клапанов в действии можно на вот этом видео.

На каких двигателях не гнет клапана при обрыве ремня ГРМ

Единственный движок внутреннего сгорания, на котором не гнет клапана – это 21114. На всех остальных двигателях 126 или 127 (127 – это усовершенствованный 126), а также на некоторых других, которые устанавливаются на Лада Приора, гнет клапана, после срыва цепи ГРМ автомобиля.

Похожая статья Где на 16 и 8 клапанной Приоре находится номер двигателя



Как выбрать где и у кого капитально ремонтировать двигатель ВАЗ 2110?

Первыми, кто может предоставить подобные услуги, официальные сервисные предприятия, обширная сеть которых существует на территории страны. В этом случае гарантировано использование оригинальных запасных частей, профессионального инструмента и оборудования. Персонал таких предприятий, несомненно, имеет колоссальный опыт и обладает необходимыми знаниями для осуществления ремонта.

Если по какой-то причине, необходимо выбрать другую кампанию, в первую очередь необходимо получить сведения о наличии лицензий на выполнение подобного ремонта, а также оснащенности мастерских необходимым оборудованием и приспособлениями. Наличие опыта работы на рынке ремонтных услуг также очень важно при выборе того, кто будет выполнять работу.



Возможен ли тюнинг двигателя Приора 126

Тюнинг 126 мотора от Лада Приора возможен. Но опять же увеличение мощности приведет к снижению жизненного ресурса автомобиля. Перед тем, как автовладелец соберется делать тюнинг, пусть задаст себе этот вопрос.

Что делают, чтобы увеличить мощность мотора 126:

  • ставят ресивер;
  • меняют форсунки на тип 440 сс;
  • устанавливают облегченные клапана;
  • диаметр заслонки дросселя делают равным 54 мм;
  • схема выхлопа 4 – 2 – 1.

Давайте посмотрим на видео, какие еще методы тюнинга двигателей ВАЗ 126 и 124 бывают.


Сколько стоит двигатель 126

Давайте посмотрим, сколько стоит двигатель 21126 на Лада Приора, если ваш в неисправном состоянии. Цена двигателя бывшего в употреблении начинается от 70 тысяч рублей.

Капитальный ремонт же может стоить 40 тысяч рублей. А ремонт 16 клапанов обойдется в 20 тысяч рублей. В то время как профилактический осмотр и ремонт обойдутся в 10000 рублей. Поэтому лучше не пренебрегать профилактическими мерами и раз в год привозить мотор в сервис-центр на тестирование работоспособности.

В нашем сервис-центре вы сможете купить новый или поддержанный мотор ВАЗ 21126 с гарантией.

Фотогалерея



Добро пожаловать на сайт http://lada110atricom.ru

У многих людей есть собственные автомобили, различных марок, комплектаций, тюнингованные и просто «серые» авто для повседневной езды. Кто-то делает различные примочки для авто своими руками, кто-то загоняет в специальные сервисы, а кто-то просто любуется на то как люди это делают. Собственно об этом и хотелось бы поговорить — о тюнинге!

Раньше у меня не было автомобиля и как-то не было в нём необходимости, но в душе всегда хотелось посидеть, порулить и насладиться скоростью. Первым шагом к покупке авто стало получение водительских прав, на которые я пошёл обучаться также спонтанно. Вообщем отучился 3 месяца в ДОСААФе и 29.02.2008 года я получил своё водительское удостоверение. Время от времени возникало желание купить автомобиль, но не было средст для его покупки, да и стал задумываться о том — собственну «куда ездить то ?», до работы идти 15 минут, дачу давно забросили и получается что машина и не нужна.

Время шло, годы летели, слухи шли о кризисе. К тому времени удалось немного скопить наличности, которые было всё-таки решено вложить в какое-нибудь автомобильное средство, пока они не пропали . Одним чудесным утром, собравшись, мы поехали на авторынок в Саратов с целью выбора автомобиля для меня. Пришлось занять у знакомых не малую ещё дополнительную сумму наличности, а то моих скоплений не хватало.

Отправились в дорогу, ехали-ехали и наконец приехали. Пошли по рынку.

В Саратове автомобилей было много, одни не по нашим деньгам, другие слишком убитые, вообщем бродили-бродили и увидели ВАЗ2110 красного цвета (мой любимый цвет). Спустя некоторое время, после долгих хождений всё-таки было решено приобрести первый понравившийся автомобиль и ехать уже наконец-то домой.

Путь до дома был неблизкий, в районе 200км. По началу я думал что мой друг будет за рулём и пригонит мою машинку в мой родной Камышин, но всё-таки погнал её обратно я сам. Это мой самый первый раз когда я так долго ехал за рулём, ведь последний раз когда я его держал в руках было ещё в феврале и то минут 10. Первые минут 10-20 я не мог прийти в себя, то что сижу за собственным автомобилем, руки немного потрясывало и всё не верилось что я еду. Буквально, проехав километров 50, я уже стал чувствовать себя намного увереннее, развалился на сиденье и стал наслаждаться поездкой.

Всё бы ничего, но в Красноармейске на посту ДПС нас остановили для проверки документов. А я по глупости взял с собой только права, а остальные доки остались у мамки, которая на другой машине с водителем уехали вперёд. Благо остановились метрах в 300 от нас. Инспектору пришлось ждать некторое время, на что он сделал грозное выражение лица. Принесли документы, всё проверили, но всё-таки докапались до того, что не было аптечки, огнетушителя и знака. А то что автомобиль даже и на транзитных номерах и только что куплен его не волновало, пришлось заплатить некоторый штраф в фонд Инспектора. Сели в машину, заправились и отправились дальше в путь.

Долетели до дома в принципе быстро, около 3 часов всего ехали, хотя можно было бы и больше, но я был в то время ещё новичком, да и машина не проверенная, мало ли что сломается, поэтому скорость держал в районе 100-110км/ч. Но всё-таки было желание испытать драйва и поэтому разогнался разок до 155км/ч, машина вела себя на дороге изумительно, я оставался довольным во время всего пути.

Вот и краткая история о шагах к покупке первого автомобиля, который до сегодняшнего дня со мной, радует меня. Время от времени что-то делаю для души в ней, небольшой тютинг и т.п. о чём я расскажу в своём Бортовом журнале .

Высказывайте свои мнения о моей работе, ну и просто так можно что-то обсудить, дальнейшие работы, планы.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
