Замена нижнего рычага ваз 2106

Нижний рычаг — снятие и установка

Нижний рычаг снимаем в случае его механического повреждения или для замены резинометаллических шарниров.

Детали крепления нижнего рычага передней подвески: 1 — гайка самоконтрящаяся M14x1,5 (12574811); 2 — упорная шайба (2101-2904045); 3 — резинометаллический шарнир (2101-2904040); 4 — шайба упорная (2101-2904035); 5 — ось нижнего рычага (2101-2904032); 6 — шайба пружинная (10517070); 7 — регулировочная шайба (2101-2904225/28); 8 — гайка M12x1,25 (16101511); 9 — рычаг нижний правый (2101-2904020-01)

Для выполнения работы потребуется приспособление для выпрессовки и запрессовки резинометаллических шарниров.

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

4. Торцовым ключом на 22 мм отворачиваем две самоконтрящиеся гайки оси нижнего рычага и снимаем упорные шайбы.

5. Торцовым ключом на 19 мм отворачиваем две гайки крепления оси рычага к поперечине и снимаем упорные шайбы.

6. Монтажной лопаткой отжимаем ось рычага от поперечины и снимаем рычаг.

Между осью и поперечиной (на болтах крепления оси) расположены шайбы, необходимые для регулировки углов установки колес. Без необходимости не следует снимать их с болтов. Если шайбы необходимо снять, то следует пометить их расположение.

7. При замене рычага снимаем с него шаровую опору (см. «Шаровые опоры — замена»). При замене резинометаллических шарниров опору можно не снимать.

8. Устанавливаем нижний рычаг в тисках. Для выпрессовки шарнира заворачиваем болт съемника на ось рычага. Опорная часть стакана должна упираться в рычаг. Удерживая болт от вращения, заворачиваем гайку съемника и выпрессовываем в стакан резинометаллический шарнир.

9. Аналогично выпрессовываем шарнир с противоположной стороны рычага и снимаем ось.

Установка

1. Изменив положение деталей съемника, запрессовываем в рычаг резинометаллический шарнир.

2. Через свободное отверстие в рычаге вставляем ось с упорными шайбами.

3. Со стороны запрессованного резинометаллического шарнира устанавливаем на ось наружную упорную шайбу и заворачиваем новую самоконтрящуюся гайку, не затягивая ее.

4. Изменив положение деталей съемника, запрессовываем в рычаг второй резинометаллический шарнир.

5. Установив на ось упорную фасонную шайбу, заворачиваем самоконтрящуюся гайку.

6. Устанавливаем нижний рычаг и остальные детали в последовательности, обратной их снятию.

7. Не разгружая подвеску, окончательно затягиваем гайки оси рычага и устанавливаем колесо.

8. После замены рычага или резинометаллических шарниров рекомендуется проверить и при необходимости отрегулировать углы установки передних колес (см. «Углы установки колес — регулировка»).

Замена нижнего рычага ваз 2106













Удаляйте с автомобиля ваз 2106 нижний рычаг подвески для замещения при присутствии у него механических изъянов или для замещения изношенных сайлентблоков (см. «проверка технического состояния частей подвески на автомобиле Ваз 2106»).
Для демонтажа с автомобиля ваз 2106 нижнего рычага передней подвески вам понадобятся: ключи «на 22» и 2 «на 13».
1. Демонтируйте пружину с автомобиля (см. «замена пружины передней подвески»).

2. Открутите гайки фиксации нижнего рычага к поперечине и демонтируйте пружинные шайбы.
3. Демонтируйте с автомобиля ваз 2106 нижний рычаг в сборе с сайлентблоками, осью и шаровым шарниром с болтов поперечины. примечание
Меж осью нижнего рычага и поперечиной на болтах размещены регулировочные шайбы. Запомните количество и толщину шайб. Если вы демонтируете шайбы, при монтировании поставьте их в том же порядке, чтобы не нарушить на автомобиле ваз 2106 углы установки передних колес.

4. При надобности открутите три гайки фиксации шарового шарнира а к нижнему рычагу и подмените шарнир. 5. Поставьте на поперечину новый рычаг в сборе с сайлентблоками, осью и шаровым шарниром в порядке, обратном снятию.
6. Поставьте пружину с прокладкой на кузов ВАЗ -2106 (см. «замена пружины передней подвески»).

Замечание
Гайки фиксации рычага к оси затягивайте, когда подвеска будет нагружена массой автомобиля ваз 2106 (на смотровой канаве или эстакаде). При работе на подъемнике подставьте под нижний рычаг подпорку и немного опустите транспортное средство (при работе на площадке приподнимите нижний рычаг домкратом) так, чтобы позиция рычагов ориентировочно соответствовало их положению под нагрузкой. После замещения на автомобиле ваз 2106 нижнего рычага передней подвески проконтролируйте и при надобности откорректируйте углы установки колес. Развал схождение колес на автомобиле ваз 2106 предпочтительнее выполняйте в автомастерских, имеющих специальное оборудование.

7. Поставьте на транспортное средство ваз 2106 демонтированные части в порядке, обратном снятию.

Школа авторемонта – Ремонт автомобиля своими руками

Замена нижнего рычага передней подвески на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Нижний рычаг на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя 🙂 . Для того, чтобы заменить рычаг своими руками, Вам, прежде всего, необходимо подумать об инструменте, а потом о уже о запчастях. И это не просто слова. Например: чтобы снять рычаг Вам потребуется стяжной съемник для пружин. Без него можно не только не поставить ( допустим безболезненно снять ее у Вас получилось ) пружину на место, но и получить серьезные травмы. Так же, хочется вспомнить о съемнике шаровых опор и о приспособлении для запрессовки и выпрессовки сайлентблоков. В принципе последний пункт можно исключить, но только в том случае, если Вы приобретете нижний рычаг в сборе ( рычаг с нижней осью и сайлентблоками ). Но есть у этого варианта, небольшой минус – цена. Хотя, что я буду рассказывать, когда Вы сами можете посетить рынок и посчитать, что для Вас будет проще и выгодней.

Читать еще:  Как поменять решетку радиатора на приоре

Переходим ближе к делу. Стяжной съемник для пружин и съемник шаровых опор Вы можете рассмотреть на фотографии 1. Увидеть же приспособления для запрессовки сайлентблоков и понять, как с ними работать Вы сможете, прочитав вот эту статью.

Что там дальше… По инструменту. Подробный перечень не буду составлять, перечислю в сокращенном варианте – рожковые и накидные ключи ( 13, 17, 19, 22), монтировка, молоток и зубило. И еще полезен в этой работе будет специальный ключ для фиксации штока переднего амортизатора, фото 2.

Запчасти. Если Вы все-таки купили, для любимой Классики, рычаг в сборе, то Вам волноваться почти не о чем.
Если нет, то давайте рассмотрим, что следует купить еще ( кроме рычага ). Первое, два сайлентблока на нижний рычаг ( если собираетесь менять оба рычага и правый, и левый, то придется купить четыре сайлентблока ). Две упорные шайбы ( внутренние ) на ось нижнего рычага. Сама ось тоже, может преподнести сюрприз, поэтому можно посоветовать ее так же купить ( у меня она была, «на всякий пожарный» ), вместе с упорными шайбами и гайками – фото 3 ).

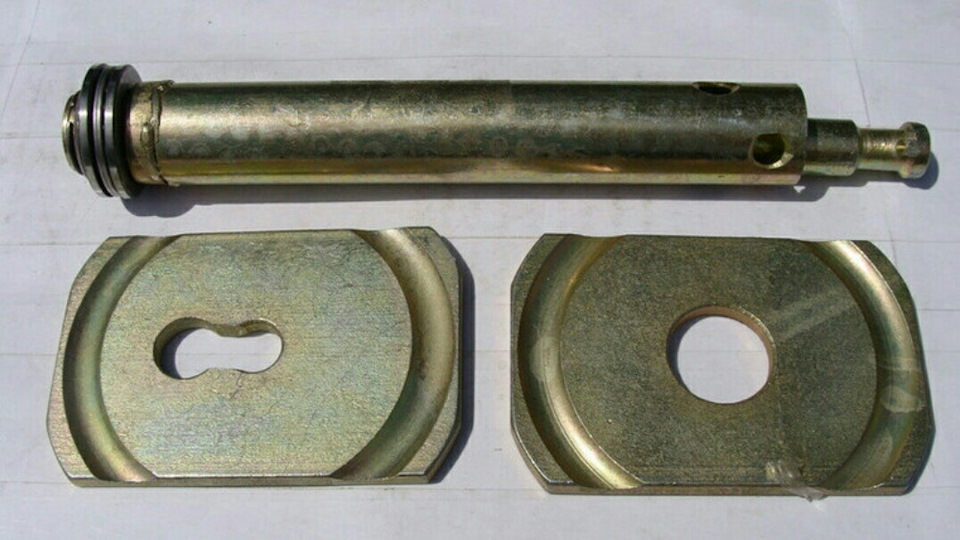

Забегая вперед, скажу, что в моем случае ось не пригодилась. В дело пошли, только упорные шайбы.
Теперь, как всегда, по пунктам описание замены нижнего рычага передней подвески на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:
1. Поддомкрачиваем необходимую сторону и снимаем колесо.
2. Снимаем передний амортизатор – фото 4 и 5.

3. Устанавливаем в пружину стяжной съемник ( захватить желательно 5 витков ) и сжимаем ее – фото 6, 7, 8.

4. Теперь можно откручивать скобу стабилизатор поперечной устойчивости, раскручивать гайку нижней шаровой опоры и распрессовывать шаровой палец – фото 9, 10.

5. Отжимаем рычаг вниз и вынимаем пружину ( фото 11 ).

6. Откручиваем ( ключ на 19 ) две гайки крепления нижнего рычага к балке ( фото 12). И снимаем рычаг. Может, сразу и не получиться снять рычаг. И чтобы это исправить, придется брать в руки зубило, молоток и монтировку. Зубило забиваем между осью рычага и балкой, что позволит сорвать прикипевшую ось с болтов. Да, и стараемся не растерять регулировочные шайбы ( фото 13) и запомнить с какой стороны сколько шайб было.

7. Рычаг снят. Дальше, если рычаг в сборе, ставим его на авто. Если нет, то распресовываем снятый рычаг, для того, чтобы достать ось ( фото 14 ). После чего, собираем рычаг – устанавливая ось и сайлентблоки. Фотографии – 15, 16, 17, 18, были сделаны в другой день и с другим рычагом, но думаю, что они все равно будут Вам полезны.

8. Это все. Сбоку проводим в обратной последовательности. Перед сборкой, смазываем болты балки и шейки оси, например, нигролом. Последними затягиваем гайки ( ключ на 22 ) оси нижнего рычага, на полностью опущенном автомобиле на землю ( это необходимо для правильной работы сайлентблоков ) .
Ну, вроде, ничего не забыл! )))

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика
  • Замена задних тормозных колодок на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Замена подушек двигателя Ваз 2104

Комментарии

(

4

)

Показано комментариев: 3 .
Всего: 3 .

Костик

По 6. пункту, гайки сорвал, но потом они стали прокручиваться и я не могу с обратной стороны ничем их придержать, теперь ни закрутить ни открутить…

Стандартный болт балки имеет квадратную головку, которая должна исключить возможность его прокручивания при затяжке или откручивание. Возможно, что болт довольно старый и углы на его головке порядочно зализаны. В этом случае можно использовать два способа решения проблемы. Первый – забить шлицевую отвертку между гранью головки болта и корпусом балки. Такой себе стопор помочь зафиксировать болт. Если первый вариант не принесёт положительный результат, то тогда остаётся второй и последний способ – брать в руки болгарку и резать болты (предварительно, конечно же, купив новые). По замене болтов балки на автомобилях Ваз 2101-2107 несколько слов есть вот в этом материале. Думаю, последний вариант самый правильный, так как с новыми болтами и рычаг надёжно закрепить сможете, и мастер, который будет делать развал-схождения останется доволен.

Читать еще:  Рулевая рейка Хонда Цивик: причины неисправности, диагностика и ремонт

Сергей

Макс 21013

9 февр. 2012 10:49

#

Насколько знаю.Ну и по книжке так.Сайлентблоки нужно затягивать не просто на опущеном автомобиле, а еще и в нагруженом.По простому можно чтобы кто-то присел на крыло с каждой стороны,и потом затягивать.(по книжке нужно чтобы сели два человека по 80 кг на передние сидения )
А вобще спасибо за статью,очень полезная.И сайт тоже.

13

Лада 2106 › Бортжурнал › Замена нижнего рычага ВАЗ 2106

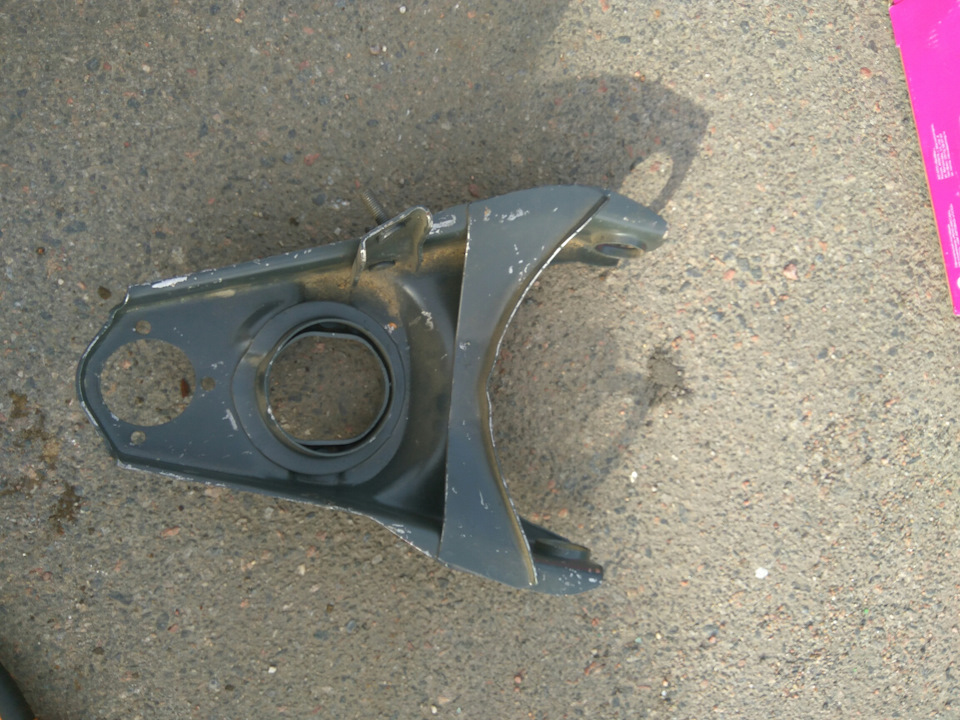

После весеннего осмотра передней подвески была обнаружена трещина в левом нижнем рычаге. Было приятно решение поменять рычаг на усиленный.

Заодно решил и поменять пружины, так как с завода они не разу не менялись и уже прилично просели. Также решил и заменить все шаровые опоры и комплект рулевой трапеции.

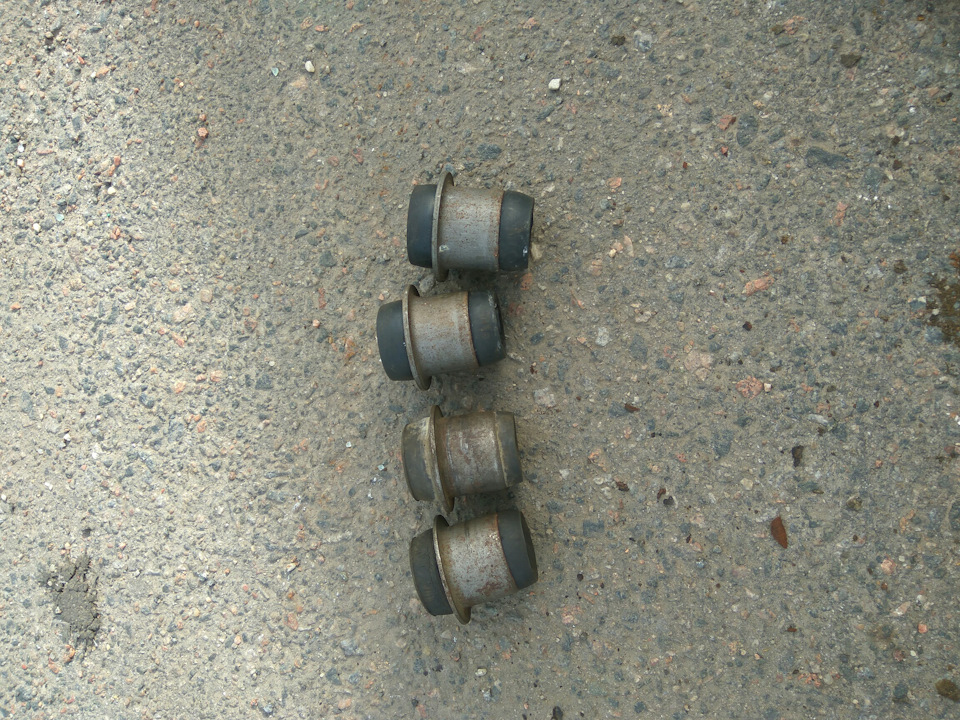

Сначала всё шло по плану, снял старый рычаг, выпрессовал сайлентблоки. Новые сайлентблоки ещё новые СССР, вполне в отличном состоянии.

В качестве запрессовки использовал головку на 32.

Установил на место новый рычаг, затем пришло время ставить пружину. И вот тут и начались приключения. Новая советская стяжка пружин приказала долго жить.

В итоге пришлось колдовать при помощи лома и монтажки. Полтара часа и пружина стала на место.

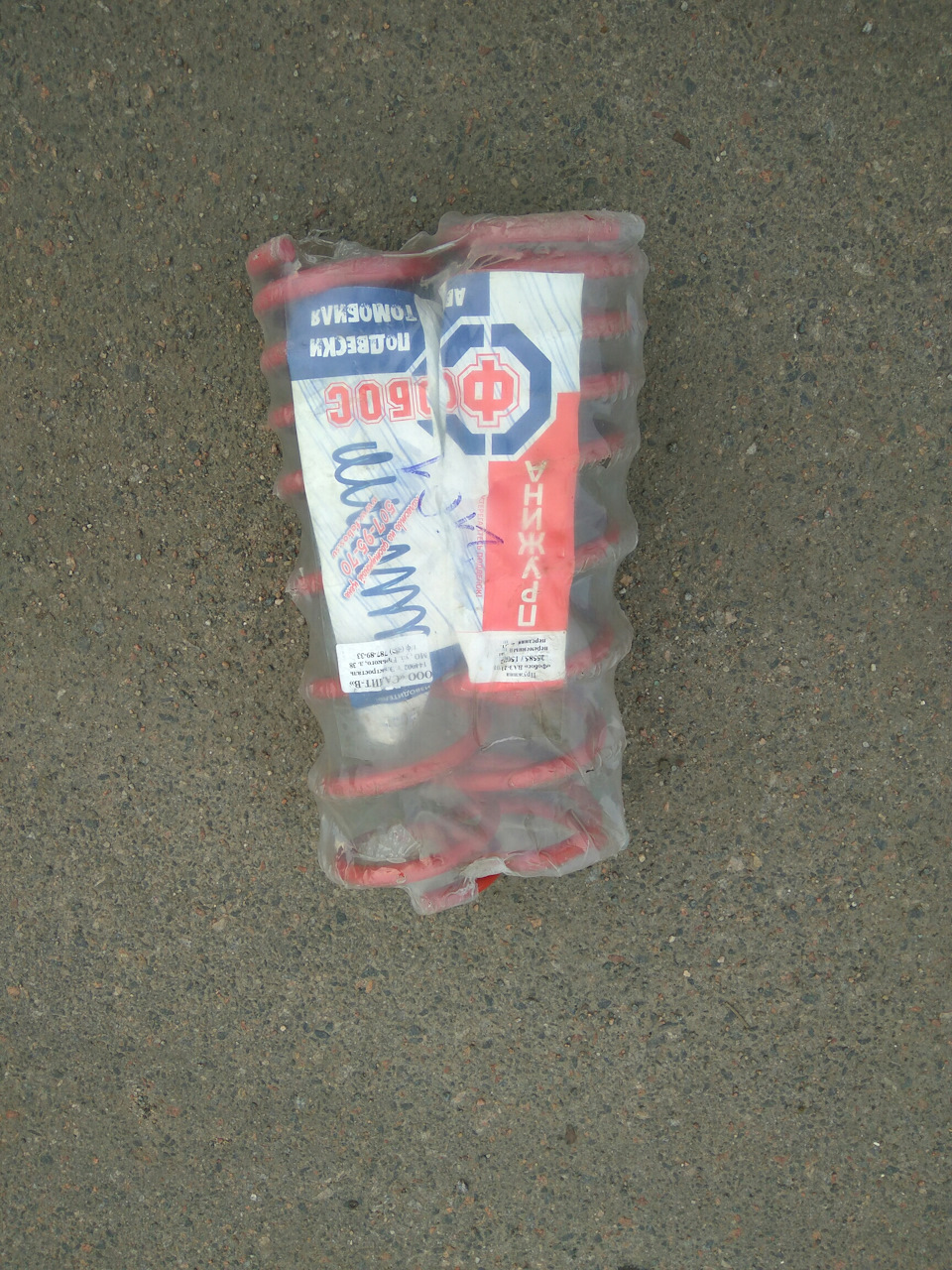

Новые пружины решил взять Фобос с переменным шагом.

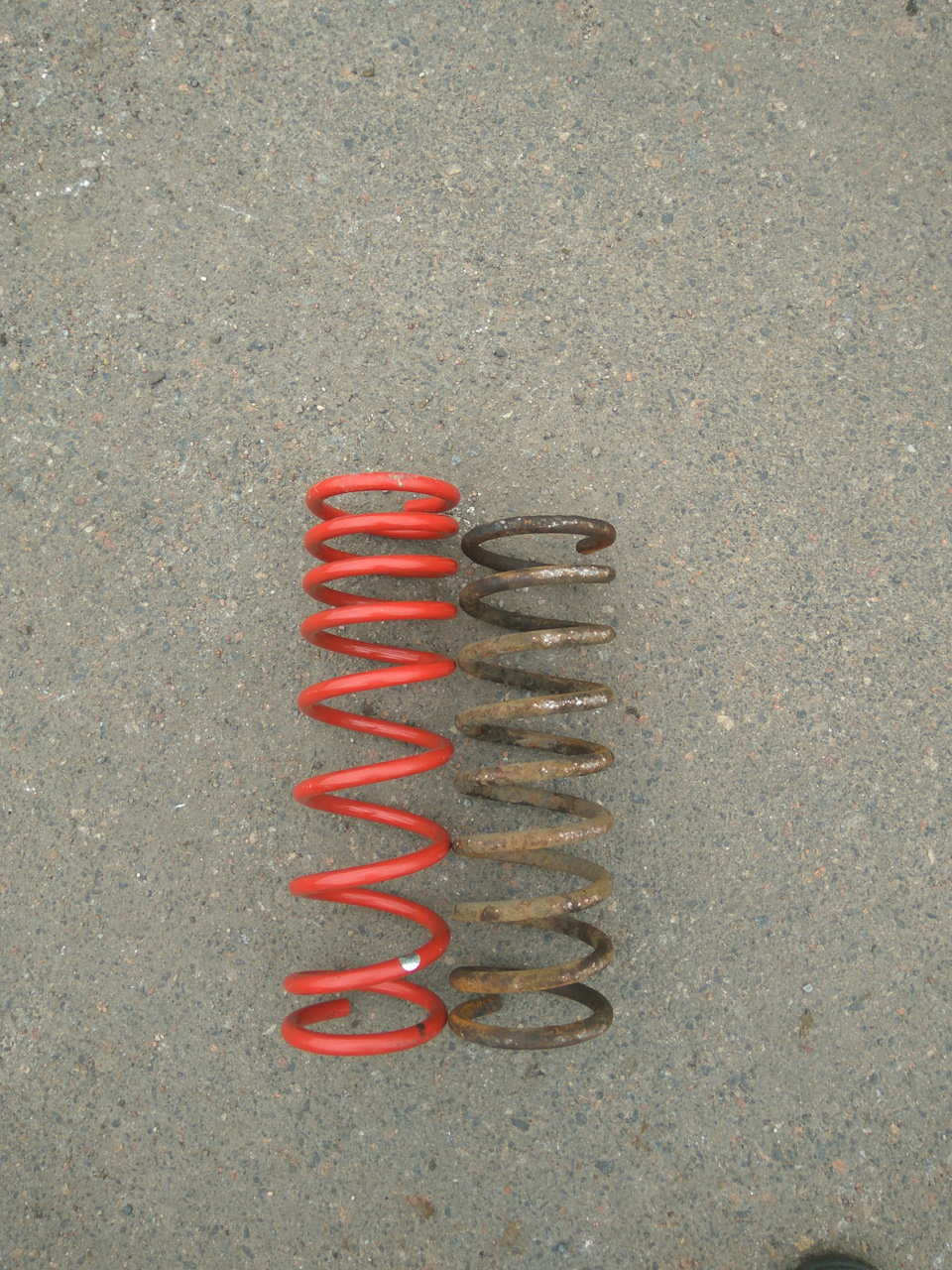

Они получились длиннее родных на 3 см( сказалась длительная эксплуатация).

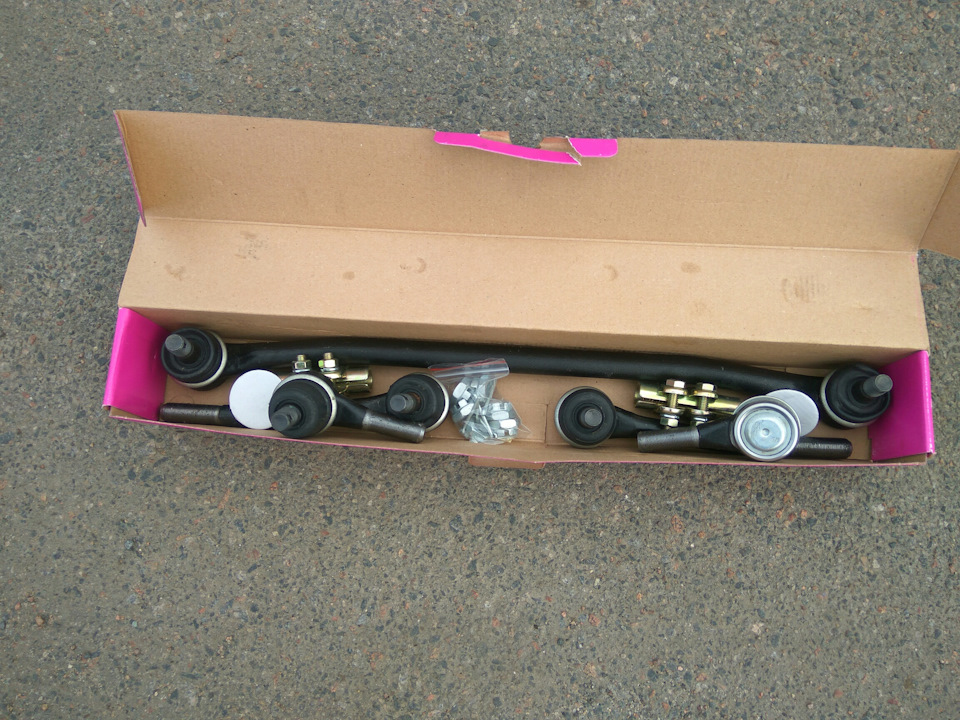

Частыми витками ставил вниз.На следующий день начал ставить шаровые опоры и рулевую трапецию. Шаровые опоры выбрал TREK TRS SPORT, рулевая трапеция БЕЛМАГ.

Со второй стороны пружина стала намного легче. В итоге за два дня было заменено почти большинство передней подвески. Далее был сделан развал- схождение.

Как снять нижний рычаг подвески Ваз 2106

Обычно необходимость демонтажа нижнего рычага подвески ваз 2106 возникает в случае его сильной деформации, механических разрывов и трещин, а так же из-за коррозийного повреждения. В большинстве случаев сильные деформации рычага возникают при различных аварийных ситуациях, когда автомобиль наскакивает передком на различные бордюры или ямы на дороге. Появление механических разрывов и трещин обусловлено нарушением геометрических пропорций кузова автомобиля, когда в процессе эксплуатации его тянет в какую-либо сторону, например после аварии, как правило трещина образуется в самом слабом месте. Коррозийные повреждения возникают с течением времени от длительной эксплуатации в агрессивной среде.

Чтобы снять нижний рычаг подвески ваз 2106 необходимо:

  1. Первым делом домкратим автомобиль или загоняем его на подъемники. После чего можно снимать колесо.
  2. Далее нам необходимо отсоединить крепление стабилизатора поперечной устойчивости, который крепится к нижнему рычагу на двух шпильках двумя гайками. Отворачиваем две гайки, снимаем металлическую скобу и с помощью монтировки выводим стабилизатор в сторону, чтобы он нам не мешал.
  3. Следующим шагом нам необходимо избавиться от амортизатора, для этого отворачиваем болты его крепления к нижнему рычагу, после чего в подкапотном пространстве отворачиваем гайку крепления штока и если позволит пространство опускаем амортизатор вниз и вытаскиваем его.
  4. Теперь нам необходимо сжать пружину, для этого можно воспользоваться либо специальным съемником, а можно поступить и проще. Подкладываем под нижний рычаг упоры в виде деревянных брусков и опускаем домкрат, тем самым сдавливаем пружину, после того как пружина сжата до максимально-возможного состояния, необходимо зафиксировать между собой витки пружины, для этого крепкой стальной проволкой просто их скрепляем. Теперь у нас пружина в сжатом состояние и можно поднять домкрат в исходное положение тем самым мы снимаем нагрузку с нижнего рычага подвески.
  5. Осталось дело за малым, отсоединить крепление нижней шаровой опоры. Для этого отворачиваем болт крепления пальца шаровой опоры к поворотной ступице и отсоединяем ее, воспользовавшись для этого либо специальным съемником или просто резкими постукиваниями молотка по посадочному месту.
  6. Демонтаж шаровой опоры является завершающим этапом и после ее снятия нам больше ничего не мешает. Откручиваем болты крепления рычага и снимаем его.

После того, как рычаг нижней подвески ваз 2106 снят, произведите необходимые ремонтные работы или замените его на новый и установите на автомобиль в порядке обратном снятию. На этом ремонтные работы завершены.

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Читать еще:  Как снять обшивку водительской двери с автомобилей разных марок

Примечание!
Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Краткое содержание:

Где находится нижний рычаг?
В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг?
Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Как заменить нижний рычаг на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Снимается и устанавливается рычаг легко, но вот только времени на это можно очень много потратить, а так по сути гайки отвернуть будет нужно которые его крепят и после этого рычаг снимать с автомобиля уже можно, для начала снимите переднюю пружину (Как снять пружину, читайте в статье: «Замена пружины в передней части на ВАЗ») и вот когда она будет снята, ключом (Удобней всего накидным, но и воротком тоже удобно с накидной головкой будет) выкрутите две гайки (Указаны красными стрелками на большом фото), которые нижний рычаг к поперечине крепят и после этого, снимите рычаг полностью в сборе с шаровым шарниром, с сайлентблоками и с осью, но только снимайте аккуратно, потому что за рычагом в тех местах где он крепился к поперечине, расположены металлические шайбы (см. маленькое фото) мы Вам их вообще не рекомендуем снимать или если Вы решили снять все шайбы, то запомните где какие стояли, в противном случае собьются углы установки переднего колеса и оно встанет не ровно.

Примечание!
Когда нижний рычаг будет снят со всем в сборе, то с него можете шаровой шарнир снять, но лучше покупать новый рычаг в сборе, чтобы на него уже всё новое было установлено, но всё же, чтобы снять шаровой шарнир, нужно отвернуть три гайки которые его крепят к рычагу и после этого, можете его полностью снять с рычага!

Установка:
Устанавливается новый рычаг в обратном порядке, при этом все шайбы обязательно должны находится на своих местах, чтобы углы настройки переднего колеса по минимуму сбились и кстати, когда будете заворачивать гайки которые рычаг крепят к поперечине обязательно до упора их заверните, опустив для этого автомобиль и нагрузив ту сторону на которой Вы производите замену рычага на новый, заверните гайки до упора и всё по сути, замена произведена удачно.

Дополнительный видео-ролик:
Посмотрите ролик по которому объясняется процесс снятия нижнего рычага и процесс его установки, кроме того в данном ролике показываются кой какие нюансы, которые мы в данной статье не указали, поэтому обязательно его изучите, чтобы дополнительный материал получить и для того, чтобы просто замена гораздо лучше запомнилась и делалась не по бумаге а по памяти.
