Как разобрать рулевую рейку

Leo-Mason › Блог › Как разобрать рулевую рейку

Благодаря рулевой рейке осуществляется поворот колес автомобиля, поэтому если она «заболела», то управление автомобилем может быть не только усложнено, но и опасно. Поэтому при первых же симптомах выхода рейки из строя рекомендуется разобрать рулевую рейку и устранить неисправность. Хотя в не зависимости от марки автомобиля устройство рейки отличается не значительно, все же, перед тем как разобрать рулевую рейку нужно полистать руководство по ремонту к своему авто и детально разобраться с составными деталями.

▪Признаки неисправной рулевой рейки

• Ощутимый стук от рейки передаваемый в руль;
• Люфт рейки при вращении;
• Заметные потеки масла;
• Увеличение приложенного усилия для поворота.

Проявления хотя бы одного из симптомов говорит о том, что пора разбирать рулевую рейки для замены ремкомплекта и ремонту изношенных деталей.

▪Основными деталями механизма являются:

• опорная втулка,
• зубчатый вал,
• золотниковый механизм.

Прежде чем устранять неисправность вам предстоит демонтировать рейку, что не на всех автомобилях бывает одинаково легко, а чтобы разобрать, без специального инструмента не обойтись. И по мере разборки рулевой рейки собственно и производится ремонт. Имея небольшие навыки в ремонте машин и набор инструментов починить рейку своими руками вполне возможно. А чтобы это было сделать еще проще разберем основные этапы как разобрать рулевую рейку, а дальше дело за малым, — запомнить как все стояло и правильно её собрать, поскольку разобрать можно все что хочешь, а вот правильно затем сложить бывает довольно проблематично. Поэтому, если ранее не приходилось разбирать рулевую рейку, я бы рекомендовал фотографировать каждый шаг до того момента, пока рулевая рейка не будет в разобранном виде.

Шаг за шагом: как разобрать рулевую рейку?

Процесс разборки рейки рулевого управления состоит из 9 основных шагов:

1. Для начала снимаем защитные пыльники и освобождаем рейку от рулевых тяг;

2. Отвинчиваем нижнюю заглушку зубчатого вала;

3. Далее нужно будет открутить гайку стопорную;

4. Чтобы вынуть вал, нужно снять стопорное кольцо;

5. Нижний сальник можно вытащить без проблем, а вот верхний блокируется стопорным штифтом;

6. Постукиваниями вытаскиваем штифт;

7. Чтобы извлечь стопорное кольцо, потребуется сначала провернуть стопорную заглушку, а затем потянуть за увиденную проволоку;

8. Чтобы полностью разобрать рулевую рейку нужно вытащить саму рейку из корпуса с правой стороны. После чего снять с неё сальник и втулку;

9. После извлечения сальника и заглушки можно будет вынуть пружину и сам прижимной механизм.

На этом разборка рейки закончена и теперь можно приступить к ремонту, вам потребуется хорошенько замочить все снятые детали в бензине, дабы отмыть от масла и грязи, а при обнаружении дефектов и выработки – заменить новыми. В не зависимости от того какая установлена рейка на автомобиле, — с ГУРом, электроусилителем или вовсе без усилителя, разобрать рулевую рейку можно по одной и той же схеме, отличия будут лишь во втулках и состав жидкости для смазывания. А чтобы разбирать рейку для переборки и ремонта приходилось лишь в очень редких случаях старайтесь не «лихачить» на дорогах и подвергать ощутимым ударам рулевую систему.

Как разобрать рулевую рейку

С помощью рейки руля поворачиваются колеса машины, потому если есть симптомы ее «заболевания», то управлять ей станет не только сложно, но и опасно. Поэтому, сразу как только заметите первые симптомы неисправности рейки, советуем демонтировать рейку руля и избавляться от поломки. Хотя независимо от модели автомашины отличия в строении рейки небольшие, но перед разбором рейки руля полистайте книгу по эксплуатации и ремонту своей машины и в деталях разберитесь с составляющими элементами.

Что указывает на неисправную рулевую рейку

  • ощущается стук рейки, который передается в руль;
  • люфт реечки при вращательных движениях;
  • заметны потеки масляного вещества;
  • увеличивается прилагаемое усилие для поворачивания.

Если появляется хотя бы один из этих симптомов, то пришла пора разобрать рейку руля для смены ремонтного набора и ремонта старых элементов.

Главными элементами системы являются: втулка для опоры, вал с зубиками, механизм золотника.

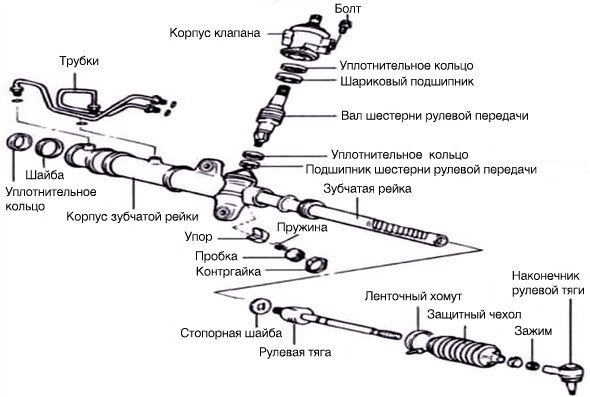

Схематичное изображение устройства рулевой рейки автомобиля.

Перед устранением неисправности нужно разобрать рейку, что делается на всех автомашинах по-разному, а для разбора вам потребуется спец. инструмент. Имея небольшой опыт ремонта авто и нужный комплект предметов для ремонта, сделать рейку самому вполне осуществимая задача. Чтобы делать это было просто легко, начните разбирать рейку руля, а после соберите. Поэтому, если вы раньше не разбирали рейку руля,советуем делать фотографии каждого шага до того, пока рейка руля не будет полностью разобрана.

Поэтапный разбор рейки руля

Процедура разбора реечки управления руля включает в себя 9 главных этапов:

  1. Сначала нужно снять пыльники для защиты и освободить рейку от тяг руля.
  2. Отвинтить заглушку внизу вала с зубиками.
  3. После необходимо раскрутить стопорную гаечку.
  4. Для вынимания вала, необходимо достать кольцо стопора.
  5. Сальник внизу вытаскивается без проблем, а тот, что сверху, бывает заблокирован штифтом стопора.
  6. Постукивая вытащить штифт.
  7. Для извлечения кольца стопора нужно вначале развернуть заглушку стопора, а после стянуть за видную проволоку.
  8. Для полной разборки рейки руля необходимо достать саму реечку из каркаса справа. Затем снимаем с нее пыльник и втулочку.

Как извлекли сальник и заглушку, можете достать пружинку и сам механизм прижимания.

Откручиваем гайку вала рулевой рейки.

Демонтаж золотникового (червячного) узла.

Демонтаж штока рулевой рейки.

На этом процесс разборки реечки окончен, после этого приступаем к ремонту. Вам понадобится хорошо намочить все убранные элементы в бензинном растворе, чтобы смыть масляные разводы и загрязнения, а если обнаружите дефекты, поменяйте их. Независимо от того, какая стоит реечка на автомашине: с ГУР, электрическим усилителем, либо без него, разбирать рейку руля можно по одной схеме, отличаться все будет только по втулкам и жидкости для смазки. Дабы вам меньше пришлось разбирать реечку для переборки и ремонта, не «лихачьте» на дороге и не подвергайте сильным ударам механизм руля.

—>Автозапчасти и СТО —>

Сегодня редко можно встретить человека, у которого нет собственного автомобиля. Это устройство уже стало частью нашей повседневной жизни, и мы просто не можем без него обойтись. Однако, как и у любого технического устройства, у машины тоже бывают сбои в работе (и довольно часто). Поэтому, автолюбителям часто приходится везти своего железного коня в автосервис и отдавать немаленькую сумму денег на то, чтобы поломки устранили.

Реечное рулевое управление имеет ряд недостатков:

  • Оно довольно плохо переносит удары
  • На него сильное влияние оказывает вибрация.
  • Нагрузка на детали довольно большая, что сказывается на длительности их функционирования
  • Процесс его установки довольно сложен и требует относительно больших трудозатрат

Диагностика и ремонт рулевой рейки своими руками

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

  1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
  2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
  3. Свободный ход руля (люфт) увеличен.
  4. Руль вращается тяжелее чем обычно или рывками.
  5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
  6. Шумит насос ГУР, звук усиливается при вращении руля.
  7. Падает уровень масла в бачке гидроусилителя.
  8. На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит примерно 800 у.е.. Заменители предлагают купить по цене от 350 у.е., но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 30-40 у.е., пыльники с хомутами — 9 у.е. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

  1. Установить переднюю часть авто на подпорки, снять колеса.
  2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
  3. Снять теплозащитный экран рейки.
  4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
  5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
  6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
  7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
  8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

После демонтажа рейку нужно очистить от грязи и вымыть.

Читать еще:  Капитальный ремонт двигателя RP на Фольксваген Пассат Б3

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

  1. Снимите хомуты и стяните пыльники рулевых тяг.
  2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
  3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
  4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
  5. Вытащите зубчатый шток рейки.
  6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.


Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.


Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

DODGE NEON CLUB

Меню навигации

  • Форум
  • Участники
  • Поиск
  • FAQ
  • Партнеры клуба
  • Контакты
  • Регистрация
  • Войти

Пользовательские ссылки

  • Активные темы

Информация о пользователе

как разобрать рулевую рейку

Сообщений 1 страница 5 из 5

Поделиться121.04.2014 19:27

  • Автор: serega43
  • Продвинутый неоновод
  • Откуда: Киров(Вятка)
  • Зарегистрирован : 13.06.2011
  • Приглашений: 0
  • Сообщений: 422
  • Уважение: +16
  • Позитив: 0
  • Пол: Мужской
  • Возраст: 58 [1962-06-04]
  • Провел на форуме:
    11 дней 20 часов
  • Последний визит:
    05.04.2018 16:47

Есть ремкомплект рулевой рейки и желание самому ее перебрать.Разобрал почти все.Не могу вытащить вал из рейки.В какую сторону его доставать и как туго он там сидит?Эксперименты с кувалдой,ломиком и молотком боюсь не оставят шансов рейке еще пожить.

Поделиться205.05.2014 12:20

  • Автор: serega43
  • Продвинутый неоновод
  • Откуда: Киров(Вятка)
  • Зарегистрирован : 13.06.2011
  • Приглашений: 0
  • Сообщений: 422
  • Уважение: +16
  • Позитив: 0
  • Пол: Мужской
  • Возраст: 58 [1962-06-04]
  • Провел на форуме:
    11 дней 20 часов
  • Последний визит:
    05.04.2018 16:47

Маленький отчет о проделанной работе,может кому и пригодиться.Рейку разбирать есть смысл только убедившись в отсутствии глубоких раковин на самом штоке.Для этого снимаем пыльники и выдвигаем шток из одного крайнего положения в другое и внимательно осматриваем шток в местах где работают манжеты.Если есть глубокие раковины,придется искать ремкомплект под ремонтный размер и отдавать шток на шлифовку.Далее снимаем стопорное кольцо удерживающее манжету вала,откручиваем пластмассовые заглушки(заглушка с выемкой под шестигранник на 27 хорошо пошла свечным ключем от мотоцикла).Вторая заглушка ни за что не захотела откручиваться,пришлось ее убить зубилом и молотком.Откручиваем гайку с нижнего конца вала и молотком через бородок выбиваем вал из рейки,вынимается в верх, колотим со стороны пластиковой заглушки.потом достаем шток.Выковырять внутренний сальник не распресовывая рейку у меня не получилось(криворуким меня еще никто ни разу не называл).Распресовывается она без особого труда,зубилом аккуратно выбиваем стопор,тяжелым молотком короткими ударами по алюминиевой части распресовываем рейку.Я в тисы рейку зажимать побоялся чтобы не помять.Главное не отломать крепление на алюминиевой части по которому приходиться стучать.Удар молотком должен быть коротким,без сильного замаха.!5 минут работы и рейка разобрана.

Поделиться305.05.2014 13:20

  • Автор: exzod
  • Неоновод
  • Откуда: Нижний Новгород
  • Зарегистрирован : 25.05.2013
  • Приглашений: 0
  • Сообщений: 229
  • Уважение: +17
  • Позитив: +2
  • Пол: Мужской
  • Возраст: 31 [1988-12-20]
  • Провел на форуме:
    16 дней 16 часов
  • Последний визит:
    08.06.2017 18:22

Сборку выполняем в обратной последовательности?) Жаль не фоткал

Поделиться405.05.2014 13:28

  • Автор: mounster
  • Член клуба
  • Откуда: Москва ВДНХ, Киевская
  • Зарегистрирован : 29.10.2013
  • Приглашений: 0
  • Сообщений: 1425
  • Уважение: +92
  • Позитив: +36
  • Пол: Мужской
  • Возраст: 33 [1987-11-05]
  • Провел на форуме:
    28 дней 2 часа
  • Последний визит:
    17.09.2019 17:12

рейки не от додж, но смысл идентичен!


Поделиться505.05.2014 20:52

  • Автор: serega43
  • Продвинутый неоновод
  • Откуда: Киров(Вятка)
  • Зарегистрирован : 13.06.2011
  • Приглашений: 0
  • Сообщений: 422
  • Уважение: +16
  • Позитив: 0
  • Пол: Мужской
  • Возраст: 58 [1962-06-04]
  • Провел на форуме:
    11 дней 20 часов
  • Последний визит:
    05.04.2018 16:47
Читать еще:  Секреты снятия бампера на Рено Меган: пошаговая инструкция

Собираем да в обратной последовательности.Про фотографии сразу ступил,а после сборки фотать нечего.Видео это я смотрел,но там много полезного не показано,это же реклама.

Как сделать диагностику и ремонт рулевой рейки своими руками

Описание работ по диагностике и ремонту рулевой рейки своими руками: стоимость ремонта в сервисе, процесс работы. Видео про быструю диагностику рулевой рейки.

  1. Рулевой редуктор
  2. Сколько стоит ремонт рулевой рейки в автосервисе
  3. Как сделать диагностику рулевой рейки самостоятельно
  4. Ремонт рулевой рейки своими руками
  5. Как «продлить жизнь» рулевой рейке
  6. Видео про быструю диагностику рулевой рейки

Рулевая рейка представляет собой механизм рулевого управления автомашины, передающий вращающий момент от рулевой колонки к колесам. Ее еще называют рулевым редуктором. Вращая руль, водитель передает усилие на рулевую колонку, соединенную с карданным валом. Затем усилие поступает на тяги и наконечники, а оттуда – непосредственно на колеса.

Рулевой редуктор

Рулевой редуктор может быть механическим, электрическим или гидравлическим. От этой детали зависит управляемость автомобиля, комфорт в салоне и безопасность на дороге, а любые ее повреждения делают машину менее послушной.

Сбои и повреждения в рулевом редукторе возникают вследствие естественной амортизации или под воздействием ударных нагрузок при передвижении по ухабистым дорогам.

Недостатки реечного рулевого управления:

  • плохая переносимость ударных нагрузок;
  • большая подверженность вибрации;
  • быстрый износ деталей за счет воздействия на них сильных нагрузок;
  • непростой и трудозатратный процесс установки.

Обычно неполадки в рулевом редукторе обнаруживаются через 250 000 км пробега. И тут у автовладельца существуют два пути: отдать авто в ремонтную мастерскую и заплатить немалые деньги или починить «железного коня» самостоятельно с минимальными затратами.

Сколько стоит ремонт рулевой рейки в автосервисе

Чаще всего автовладельцы обращаются на СТО как раз с проблемами в узле рулевого управления. Замена или восстановление рулевого редуктора – самые востребованные услуги. Это связано с сильной чувствительностью деталей данного узла. Именно эти механизмы изначально страдают из-за некачественного дорожного покрытия.

Цена реставрации рулевых редукторов зависит от нескольких факторов. На нее влияет состояние таких узлов и деталей, как главный вал, распределительный редуктор, опорные втулки, сухарь, сальники, тефлоновые кольца и пр.

Цена работ в автосервисе:

РаботаЦена, руб.
Комплексный ремонт рулевой рейки4500 – 15000
Снятие и установка рулевой рейки2000
Проверка рулевой рейки на стенде1000
Промывка рулевой системы1000

Помимо этого, оказываются услуги по реставрации корпуса рулевого редуктора, обновлению рабочей поверхности рулевого вала, шлифовке вала рулевого редуктора. Эти работы могут быть сделаны на бесплатной основе в качестве бонуса к комплексной реставрации рулевого редуктора. Работа обычно занимает около двух дней.

Если менять, то сам оригинальный рулевой редуктор на машину иностранного производства обойдется вам в районе 45 тыс. рублей. А если рассматривать неоригиналы – то от 20 тыс. рублей, однако запас прочности таких деталей непредсказуем. Так что однозначно ремонтировать дешевле.

Как сделать диагностику рулевой рейки самостоятельно

О повреждении этого узла говорят нижеследующие симптомы:

  • стук в узле при повороте руля и при передвижении по дорогам с неровностями;
  • ухудшение управляемости, «броски» автомашины в разные стороны на сильной скорости;
  • увеличение люфта руля;
  • утяжеление вращения руля, рывки, «отдача»;
  • невозможность возвратить руль в первоначальную позицию после поворота, необходимость доворачивания его руками;
  • шум насоса гидроусилителя руля (ГУР), усиление шума при поворачивании руля;
  • снижение уровня масла в бачке ГУР;
  • образование на узле или возле него масляных подтеков.

Однако все вышеперечисленные симптомы по отдельности могут служить подтверждением поломки какого-либо другого узла, а не конкретно рулевого редуктора. Например, стучать могут детали подвески. Тугой поворот руля, помимо некорректной отладки редуктора, может быть вызван некорректным развал-сходом колес. А если руль с электроусилителем, то он может тяжело вращаться из-за отказа электрического двигателя, замыкания или обрыва цепи, окисления контактов в разъемах, порчи предохранителей, повреждения системного блока управления.

На повреждение рулевого редуктора указывает только совокупность признаков. Конечно, устранять надо любые выявленные повреждения, но мы говорим о рулевом редукторе. Как правильно диагностировать повреждения в этом механизме?

Глушим мотор автомашины, качаем руль вправо-влево с малым диапазоном. Если стучит – однозначно рулевому редуктору нужна реставрация. Просим коллегу во время диагностики взяться рукой за рулевую тягу – так место люфта определяется точнее. Тщательно осматриваем рейку и прилегающие узлы: шаровые опоры, рулевые тяги и наконечники, подшипники ступиц.

Ремонт рулевой рейки своими руками

Реставрировать рулевую рейку нужно своевременно, иначе придется полностью менять весь узел. В ходе ремонта мы очистим детали от грязи, заменим изношенные запчасти на новые или восстановленные, проверим работоспособность узла.

Итак, мы сопоставили свои возможности с силами и предстоящими трудозатратами и пришли к выводу, что будем ремонтировать рулевой редуктор сами. Нам понадобятся следующие запчасти и инструменты:

  • ремонтный набор для редуктора (стоит порядка 2100-2800 рублей, содержит резиновые уплотнители и втулки из фторопласта с кольцами);
  • пыльники с хомутами (цена около 630 рублей);
  • набор гаечных ключей;
  • специальные приспособления для разборки и сборки узла.

Для снятия редуктора делаем следующие шаги:

  • подкладываем под переднюю часть автомашины подставки, демонтируем колеса;
  • специальным съемником выпрессовываем рулевые наконечники из цапф поворотного кулака;
  • демонтируем теплозащитный экран рулевого редуктора;
  • если авто с гидроусилителем, то отворачиваем шланги подачи и обратной подачи масла, подставляем под них посуду для сливания жидкости;
  • если авто с электроусилителем, то снимаем индикатор положения рулевого вала или отключаем разъем;
  • отворачиваем болты, которые прикрепляют рулевой редуктор к моторному щиту или подрамнику;
  • ослабляем стяжной болт карданного соединения ремонтируемого узла с рулевым валом;
  • высвобождаем шлицевое соединение, подтягивая редуктор по направлению рулевого вала;
  • вынимаем редуктор через колесную арку.

Если препятствует подрамник, то отворачиваем лишь задние болты и опору мотора, затем отводим подрамник вниз. После высвобождаем рулевой редуктор. То есть, в определенных машинах полное снятие подрамника не требуется.

Для разбора и сбора рулевого редуктора необходимо обеспечить чистоту в помещении. Иначе внутрь проникнут частицы песка или пыли, что вызовет скорый износ поверхностей и сальников:

  1. Отмечаем положение зубчатого штока или замеряем его выступ из корпуса с обеих сторон. Это поможет на определенном этапе корректно собрать узел.
  2. Также обозначаем положение регулировочной гайки.
  3. Фиксируем механизм в слесарные тиски, не зажимая чересчур сильно, так как корпус из хрупкого алюминиевого сплава может погнуться или разрушиться. Если тисков нет, то будем разбирать рейку на чистом листе плотного материала.
  4. Снимаем хомуты и стягиваем пыльники рулевых тяг.
  5. Крепко фиксируем корпус редуктора и рожковым ключом откручиваем рулевые тяги.
  6. Отворачиваем контргайку и гайку регулировочного устройства, при этом отмечая количество витков. Это необходимо, чтобы в процессе сборки вернуть прижимную втулку в естественное положение.
  7. Достаем из посадочного гнезда прижимную втулку и шайбы.
  8. Специальным ключом отворачиваем корпус или гайку вала привода, вынимаем вал из корпуса.
  9. Вытаскиваем зубчатый шток редуктора.
  10. Извлекаем из корпуса рулевого редуктора уплотнительные манжеты, втулки и кольца из фторопласта.

Смотрим, в каком состоянии корпус, зубчатый вал и прочие запчасти. Поверхность вала не должна иметь дефектов. Любой изъян зубьев и места штока, соприкасающегося с втулками, сальниками и кольцами, в том числе заусенцы, риски и ржавчина, может спровоцировать скорую амортизацию уплотнений и протечку рулевого редуктора.

Исследуем прижимную втулку на предмет гладкости, отсутствия задиров и продавливаний. Если деталь повреждена, то ее придется докупать, если в ремкомплекте она отсутствует.

После дефектовки деталей приступаем к ремонту:

  1. Тщательно очищаем все детали от масла, грязи, отложений и коррозии – лучше вымыть их водой и вытереть насухо.
  2. Шлифуем рулевой вал.
  3. Заменяем деформированные детали.
  4. Меняем все сальники и уплотнители.
  5. Монтируем редуктор на автомашину в обратном порядке разбору.
  6. Если автомобиль с ГУР, прокачиваем все гидравлические системы: проворачиваем рулевое колесо несколько раз, немного задерживаясь в крайних позициях; убираем из-под машины подставки; при необходимости доливаем в бачок гидроусилителя руля масло; заводим силовой агрегат; снова прокручиваем руль; убеждаемся в отсутствии шума насоса ГУР; смотрим, нет ли подтеков.
  7. Тестируем работу отреставрированного узла: рулевое колесо должно вращаться легче; должны отсутствовать стуки и шумы; масло в бачке ГУР должно оставаться на стабильном уровне; редуктор не должна подтекать; машина должна хорошо слушаться руля. Если все эти признаки присутствуют, значит, мы успешно справились с реставрацией рулевого редуктора.

Как «продлить жизнь» рулевой рейке

Как упоминалось ранее, обычно рулевой редуктор ломается на неровных дорогах. При заезде на препятствие шофер обычно давит на педаль акселератора и одновременно выкручивает рулевое колесо. Это существенно усиливает нагрузку на рулевой рейку, а из-за этого быстрее изнашивается насос гидроусилителя. Для максимальной защиты узла от поломок на трамвайных рельсах, ямах и ухабах притормаживайте и проезжайте препятствия на очень низкой скорости.

К повреждениям рулевого редуктора может привести неправильное пользование автомашиной в холодное время года. Чтобы отсрочить время полной амортизации этого механизма, после прогрева мотора приведите в движение руль плавными усилиями. Тогда масло в ГУР успеет разогреться до начала движения.

А еще во время передвижения по проселочным дорогам в узел попадает пыль и грязь, а при ненастье – также и вода с абразивными веществами. Поэтому всегда следите за тем, чтобы пыльники были в хорошем состоянии, и при обнаружении малейшего дефекта меняйте их на новые.

Видео про быструю диагностику рулевой рейки:

Ремонт рулевых реек своими руками

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.

Читать еще:  Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками

Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.

Свободный ход руля (люфт) увеличен.

Руль вращается тяжелее чем обычно или рывками.

Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.

Шумит насос ГУР, звук усиливается при вращении руля.

Падает уровень масла в бачке гидроусилителя.

На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит 45 000 рублей. Заменители предлагают купить по цене от 20 000 рублей, но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 2 500 рублей, пыльники с хомутами — 600 рублей. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

Установить переднюю часть авто на подпорки, снять колеса.

Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).

Снять теплозащитный экран рейки.

Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.

Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).

Ослабить стяжной болт карданного соединения рейки с рулевым валом.

Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).

Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Выпрессовка рулевого наконечника съемником

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

Для извлечения рейки в Peugeot 308 нужно открутить задние болты подрамника и отвести его вниз, это проще, чем снимать подрамник полностью.

После демонтажа рейку нужно очистить от грязи и вымыть.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

Снимите хомуты и стяните пыльники рулевых тяг.

Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).

Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.

Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.

Вытащите зубчатый шток рейки.

Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Расположение приводного вала и зубчатого штока в рулевой рейке

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.

Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.

Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.

Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».

Стуки и шумы прекратились.

Уровень жидкости в бачке ГУР не падает.

Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
