Замена шруса киа спектра

Kia Spectra 1.6 4дв. седан, 101 л.с, 5МКПП, 2006 г.в. — замена шарниров равных угловых скоростей

Замена шарниров равных угловых скоростей (ШРУС)

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.
Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец.
1. Снимите привод переднего колеса в сборе
2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.
7. Снимите наружный шарнир со шлицев вала.
ПРЕДУПРЕЖДЕНИЕ
Разборка наружного шарнира не допускается.
8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.
ПРИМЕЧАНИЕ
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол.
ПРИМЕЧАНИЕ
При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.
19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г.
ПРИМЕЧАНИЕ
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.
22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

KIA Spectra Нижегородка ッ › Бортжурнал › ⇒ Замена наружного ШРУСА (левая сторона)

Доброго времени суток дорогие друзья!
Расскажу вкратце про замену наружного шруса. Совсем я упустил момент, когда пыльник шруса порвался, ну и в один прекрасный день при повороте руля он захрустел…

Коды для заказа

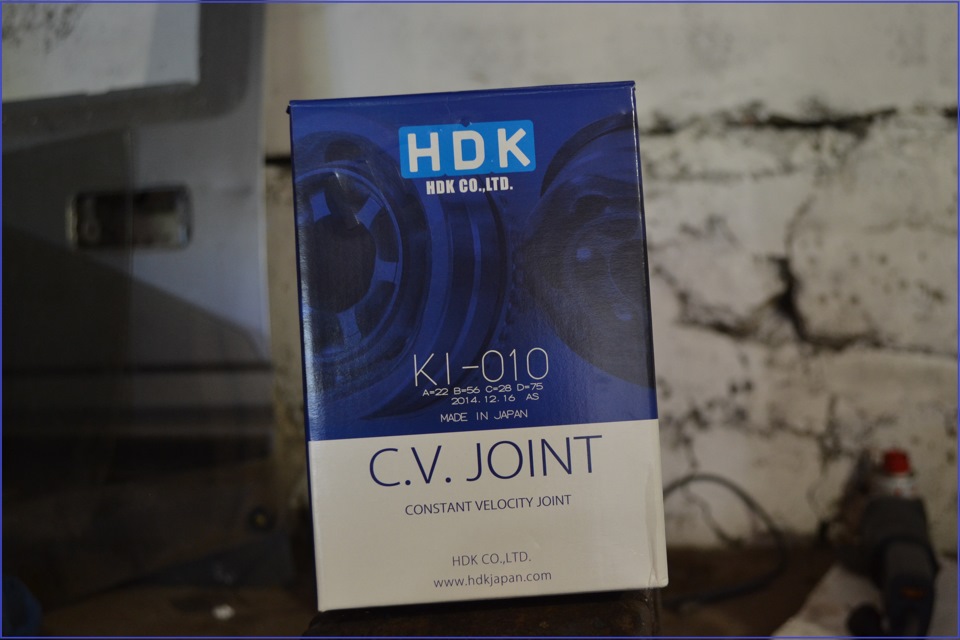

Выбор мой пал на шрус производителя HDK. Покупал я его в магазине, но в экзисте он тоже есть:
☛ Шрус внешний без кольца «ABS» — KI-010

Вот такой вот шарнир мне достался:

Есть даже не большая инструкция: =))))

Что входит в комплект:

Для начала нужно открутить ступичную гайку. Я не стал испытывать судьбу и пытаться откручивать ее в гараже и заехал на шиномонтаж, где мне ее отвернули пневмо-инструментом, потом я ее затянул ключом и поехал потихоньку в гараж. В гараже уже все легко открутилось:

Далее я попытался открутить шаровую опору, но после некоторого времени мучений так и не смог ее снять =( Гайка отвернулась а болт ни в какую не вытаскивался. его вообще нужно вытаскивать? =)) Решил поступить по-другому: открутил стойку от поворотного кулака:

Вот он, бедолага:

Сначала я хотел снять привод полностью, что бы уже в тисках снимать сломанный шрус, ведь так удобнее, но все таки решил попробовать на месте, и… пару не сильных ударов молотком и старый шрус у меня в руках =)

Почистил посадочное место от грязи:

… и одел новый пыльник из комплекта:

Читать еще: Руководства по эксплуатации, обслуживанию и ремонту Renault Duster

Кстати использовал хомуты не из комплекта, а отдельные, вот такие:

Причина: просто этим делом я занимался впервые и хомуты из комплекта мне показались менее надежными, хотя возможно я и ошибаюсь, для сравнения:

Ну и заключительная фаза, набил новый шарнир смазкой:

и поставил его на место =)))

Потом все собирается в обратном порядке. Если честно, думал, что проблем будет гораздо больше, но все получилось как то легко =))

Зы: Какое удовольствие ездить без хруста =)))

Как поменять наружный ШРУС на автомобиле «Киа-Спектра»

Если «Киа-Спектра» входит в повороты с постоянным хрустом или стуком, то зачастую производится полная замена наружного ШРУСа. Основной причиной его поломки часто становятся порванные пыльники. Из-за выхода пыльников из строя теряется большое количество смазки. Как следствие детали не могут нормально функционировать и постоянно загрязняются.

Как проверить состояние ШРУСа и пыльников

Как правило, неисправный наружный ШРУС на «Киа-Спектра» выдает себя сразу. Во время сильного поворота рулевого колеса слышен громкий металлический треск. Если такое произошло, то стоит еще несколько раз повернуть руль в разные стороны. Многие владельцы автомобиля не придают этому совершенно никакого значения и продолжают эксплуатацию неисправной машины.

А ведь это очень опасно потому как в определенный момент граната просто не выдержит и развалится. Когда это произойдет, транспортное средство не сможет двигаться дальше. И хорошо если это случится во время стоянки авто. Ведь во время движения не все водители смогут удержать управление, если граната развалится.

Кроме поворотов колес во время движения, есть и другие способы проверки состояния пыльников и ШРУСа. Колеса автомобиля необходимо до упора вывернуть в нужную сторону. После чего необходимо заглянуть за переднее колесо. В центре колеса есть гофрированная резинка. В исправном состоянии она должна быть целой. Вокруг не должно быть следов смазки. Если смазка все же есть, необходимо произвести замену детали. О замене резинки стоит задуматься, если на ней образовались трещины. В этом случае прослужит она недолго.

С чего начать процедуру замены внешнего ШРУСа и пыльника

Первый шаг необходимо сделать еще до замены гранаты. Нужно добавить в свой арсенал несколько очень мощных ключей. Ведь во время процедуры придется откручивать гайку ступицы, которая очень хорошо затянута. И обычные инструменты тут не помогут.

Перед тем как поднять автомобиль его необходимо поставить на ручной тормоз. Под колеса подставить противооткатные упоры. После нужно ослабить крепко затянутую ступичную гайку. Чтобы это сделать, придётся нарастить на вороток рычаг в виде подходящего отрезка трубы.

Переднюю часть автомобиля необходимо поднять домкратом и закрепить в таком положении дополнительными надежными опорами. Теперь можно снимать колесо. Масло с системы коробки передач придётся полностью слить. После чего чтобы заменить наружный ШРУС на «Киа-Спектра», понадобится снять привод передних колес. Все комплектующие привода нужно хорошо очистить и провести осмотр:

Если на внешних или внутренних чехлах наружного ШРУСа «Киа-Спектра» образовались трещины их нужно поменять.
Если на вале привода колес есть деформация, нужно полностью менять весь наружный ШРУС «Киа-Спектра».
Если наружный ШРУС «Киа-Спектра» выдавал такие неисправности, как рывки или люфты, затрудненное движение в осевых направлениях или неплавные повороты, его также придётся полностью заменить.

Основные действия при замене наружного ШРУСа

После тщательного осмотра всех комплектующих привода можно начинать процедуру замены со снятия хомутов и защитного чехла.

Делать это необходимо при помощи пассатижей. Крепежный замок большого хомута, который удерживает защитный чехол нужно разъединить. После этого делаем все поэтапно.

Снимается большой хомут.
После теми же пассатижами демонтируется маленький хомут.
Снимаем с гранаты защитный чехол.
Из обоймы вала достаем стопорное кольцо, поддев его плоской отверткой.
Корпус наружного ШРУСа «Киа-Спектра» снимается.
Снимается стопорное кольцо из проточки вала.
Поле можно снимать обойму внутреннего шарнира вместе с чехлом.

Все этапы нужно проводить аккуратно, чтобы не задеть остальные комплектующие, которые не должны участвовать в процессе. Во время обратной сборки нужно полностью заменить новыми все хомуты, чехлы и стопорные кольца. Их необходимо заготовить заранее перед разборкой автомобиля.

Все комплектующие в разобранном виде нужно промыть с помощью керосина, солярки или бензина. Всю застарелую смазку нужно вымыть. После чего новые, заранее заготовленные детали нужно заполнить свежей смазкой. Если необходимо заменить внутренний ШРУС на «Киа-Спектра», его следует разбирать аналогично внешнему.

Смазку тоже нужно залить правильно. Например, чехол наружного ШРУСа автомобиля «Киа-Спектра» требует 60 граммов смазки. А чехол внутреннего 35 граммов. После установки обязательно проверяется плотность прилегания новых комплектующих. Ни в коем случае не должны свободно ходить и прокручиваться пояски и хомуты на чехле. Сборка должна производиться в строгой последовательности.

Замена шарниров равных угловых скоростей Kia Spectra 2000-2011

Вам потребуются: отвертка с плоским лезвием, пассатижи, съемник стопорных колец, бородок, молоток.

2. Очистите детали и осмотрите привод:

Читать еще: Диски Ford Focus 3

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Разъедините пассатижами замок хомута крепления чехла наружного шарнира.

4. . и снимите хомут.

5. Аналогично снимите второй хомут крепления чехла.

6. Сдвиньте защитный чехол.

При сборке защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

7. . подцепив отверткой, извлеките стопорное кольцо из обоймы вала.

8. . и снимите корпус наружного шарнира.

9. Снимите стопорное кольцо, выведя его отверткой из проточки вала, и снимите со шлицев вала обойму внутреннего шарнира с роликами, снимите защитный чехол.

При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

10. Аналогичным образом разберите внутренний шарнир.

11. Промойте все металлические детали керосином до полного удаления старой смазки.

12. Перед сборкой заполните шарниры смазкой.

13. Заполните чехол внутреннего шарнира специальной смазкой для шарниров равных угловых скоростей в количестве 35 г, чехол наружного шарнира – в количестве 60 г.

14. Проверьте плотность прилегания поясков чехла и надежность крепления хомутов. Чехол не должен проворачиваться на шарнире, а хомуты – на чехле. В противном случае замените хомуты.

15. Установите детали в порядке, обратном снятию.

Замена шруса киа спектра

замена ШРУС(гранат) — бортжурнал KIA Spectra ⎛ιllιlιrespectraιllιlι⎞ 2008 года на DRIVE2

про левую гранату я вот что скажу: будь проклят тот день, когда я полез менять левую гранату! Причина была из-за того что левая граната заклинила и видимо зажала стопорное кольцо. На месте не чего не получилось, тогда я под домкратил машину повыше ( чтобы масло не текло из коробки) и выдернул вал из коробки. Когда привод с гранатами в руках снимать гранату гораздо проще. Но всё равно снимал я её около 4-х часов и удалось мне это сделать только после того когда я разбил сепаратор подшипника, обнаружил что чуток повредились шлицы на валу, аккуратно поработал напильником, вставил кольцо, и новая граната зашла отличной село всё на своё место.Обратно привод встал легло. Всё быстро собрал, дальше проблем не было всё просто. Фото я не делал, потому что с начало забыл, а потом и не до фотографий было! =))))Ну а теперь про правую сторону тут всё просто:Перед тем как поднять машину домкратом нужно снять с диска крышку ступичной гайки. Беру ключ торцовой на 32, делаю хороший рычаг и откручиваю гайку не полностью.(фото сделал после того как открутил) Поднимаю машину и снимаю колесо. Откручиваю гайку полностью. Беру головку на 14 и ключ рожковый на 14 откручиваю болт крепления шаровой опоры. Беру монтажку и ещё что нибудь( чтобы получился хороший и длинный рычал, ну если конечно нет специального инструмента) просовываю его между приводом и рычагом шаровой опоры упираю монтажку на днище автомобиля другой конец должен торчать так чтобы вам было удобно на него давить. Рывками но аккуратно давите на ваш рычаг(лучше всего встать ногами и по приседать=))))ВНИМАНИЕ! НУЖНО УБИДИТЬСЯ ЧТО ДОМКРАТ СТОИТ УСТОЙЧИВО, ЕСТЬ ВАРИАНТ ЧТО АВТОМОБИЛЬ МОЖЕТ СОРВАТСЯ С ДОМКРАТА И УПАСТЬ ЧЕМ МОЖЕТ НАНЕСТИ ВРЕД ЗДОРОВЬЮ.

Шаровая опора вылезет из своего посадочного место.

Теперь можно выбивать гранату из ступицы( так как граната под замену можно воспользоваться обычным молотком, но аккуратно чтобы не повредить ступицу.) после того как граната вышла берусь за ступицу оттягиваю её на себя и одно временно загибаю гранату в сторону до полного освобождение гранаты от ступицы. Теперь можно сбивать гранату с привода. Но у меня не получилось это сделать на месте.Я решил вытащить привод целиком(разжав большой хомут пыльника внутренней гранаты) аккуратно вытащил привод из стакана внутренней гранаты и одел на трипод чистый пакет чтобы не попала грязь. Перенёс привод на стол зажал его в тесы и сбил гранату на удивление легко. Снял стопорное кольцо почистил привод от старой смазки и одел новое кольцо.(на не оригинальной гранате стопорное кольцо толще чем проточка на приводе) одел новый хомут, пыльник и начал устанавливать новую гранату, перед чем добавил смазку ШРУС. Когда граната дошла до стопорного кольца я взял деревянный брусок посвил на конец гранаты (не сильными ударами) ударил пару раз, кольцо сжалось и граната проскочила дальше по шлицевой всё она встала на место.( нужно убедится дернув за неё что она не слазит обратно и что стопор точно встал в проточку) ) теперь добавил смазку на другою сторону гранаты и круговыми движениями разработал гранату. Затем остальную смазку выдавил в пыльник, натянул его на гранату и затянул хомуты. Собирал всё в обратном порядке. На всё про всё со всеми перекурами ушло 3 часа и 3 из 6 банки пиво.Совсем забыл про кольцо АБС нужно аккуратно сбить его со старой гранаты, почистить и так же аккуратно одеть на новую гранату( кольцо видно на 3-м фото)

Замена шрусов, фотки и проблема! — бортжурнал KIA Spectra Серебро с Черным матовым 2008 года на DRIVE2

Итак, добрались руки до компа.Заменил я оба шруса. Взял ASVA Sport, т.к. порекомендовали мне их не один человек. Стоимость одного 1500р. Плюс работы по замене обоих 1500р. Итого — 4500 рублей за замену обоих шрусов. Считаю оченб вкусной ценой, т.к. один оригинальный шрус в сборе стоит 7500р.

Читать еще: Расшифровка кода ошибки 89 в автомобиле Шевроле Круз

НО! ! ! Рекомендую сам их ТОЛЬКО тем, у кого авто без АБС. Встанут без каких либо проблем. У меня возник косяк. Кольцо АБС, которое на самом шрусе, больше оригинального на 1-1,5мм. Из-за этого оно цепляет за датчик АБС, тем самым колесо не может физически крутиться. Пришлось их сбивать, чтобы я смог уехать из сервиса.

Пока езжу без АБС с горящими лампочками и ошибками. Выход только один — переточка старых колец под внутренний диаметр новых, чтобы старые кольца вернуть на новые ШРУСа. Так они не налезают.

Ну и немного фоток моей грязнульки в сервисе.

Цена вопроса: 4 500 ₽ Пробег: 82500 км

Замена наружных шрусов — бортжурнал KIA Spectra Алмазное серебро 2006 года на DRIVE2

Вот и осень заканчивается, а еще летом нужно было менять пыльники. В итоге дотянул до замены шрусов… Сначала расстроился, а потом понял, что им не долго оставалось в любом случае, давно уже болтались. Ужаснувшись ценнику на оригинальный комплект быстро подобрал аналоги Asva MZ38. Плохо не говорит никто, надеюсь не буду первым)Менять решил сразу еще и опорные подшипники парой. Выбор остановил на Febest.То, что было внутри, меня немного испугало…Впринципе, процесс разборки не составил труда. Сбил шрус с двух-трех ударов молотка. Промыл бензином вал, в обратном порядке все поставил на место. Но есть некоторые нюансы.Во-первых, гайка, которая идет в комплекте с шрусом никакая, заказывал оригинал.Во-вторых, хомутики, стягивающие пыльник, не всем нравятся. Поэтому вместоя приобрел от доброй восьмой модели жигулей такиеЗатягивать их было немного сложнее, но мне они показались надежнее.В-третьих, стопорное кольцо из комплекта встало очень хорошо, в отличие от оригинальных, которые оказались почти в 2 раза толще канавки на валу.

Времени мне понадобилось около 5 часов на 2 стороны. Зато теперь спокоен)

Цена вопроса: 4 600 ₽ Пробег: 105270 км

Замена внешних шрусов — бортжурнал KIA Spectra 2007 года на DRIVE2

Много видел постов о том что кто-то меняет гранаты, кто-то в сборе привод . Думал что раз у меня пыльники целые то долго я не буду лезть в шрусы, но хрен там . Беда эта пришла и когда мне . Стал замечать когда паркуюсь, небольшой хруст и понял что это пипец внешнему шрусу . Хруст был не всегда, бывало что его вообще нет а бывало что сильно колеса выкручиваешь и хрустит . Хруст был с левой гранаты . Заказал ШРУС НDK KI010A46 с кольцом АБС .

Внешняя граната HDK

Решил сделать сьемик гранаты, не хотел пилить старую

Готовый сьемник в работе

Сьмник в работе, работает на ура

Новая граната на месте

Съемник покрасил и привел в порядок

Довольный и счастливый поехал домой, поездив не много и когда стал парковаться, услышал хруст . Пипец, причем хруст вроде обратно слева . Домкратил колеса, ставил первую передачу и крутил рулём, хруста нет . Меня это стало напрягать пипец . Поехал в гараж на следующий день и старую гранату помыл и увидел в одном пазу где ходит шарик, зазубрины и раковины . Ну понятно думаю, наверное в правой гранате такая хрень тоже . Взял и полез смотреть, сьемиком снимал 2раза и хрен там . Его гнет и все, граната не снимается . Пришлось ее пилить всю нафик . Увидел в части гранаты, тоже раковины не большие . Ну не бросать же так машину, пришлось помыть старую левую гранату . Поставить на машину и ехать заказывать вторую гранату HDK .

Сьемик решил не много усилить

Усилил заднюю часть, там где болты, так как ее гнет нафик

Съемник гнуло но он стоял гранату, уже хорошо

Поставил вторую гранату HDK, смазку использовал ту что шла в комплекте . Хомуты брал универсальные на рынке, ещё пришлось купить инструмент для натяжки хомутов
