Не работает стеклоподъемник шевроле лачетти

Доводим до Ума Шевроле Лачетти

ВСЁ СВОИМИ РУКАМИ

Стеклоподъёмники без зажигания

13.07.2016
. . Сегодня я хочу поговорить с вами о том, как не удобно пользоваться стеклоподъёмниками на многих марках автомобилей. В частности речь пойдёт о Шевроле Лачетти.Те, кто не курит, затруднения испытывают только в тёплое время года, а вот курящие и зимой и летом, а всех хуже приходится таксистам. Они весь рабочий день проводят в седле своего железного коня. Обычно как получается? Завел машину, поехал, вроде жарковато, приоткрыл окно, подъехал, допустим, к магазину, припарковался. И обычно все сразу глушат двигатель, вынимают ключ зажигания из замка и выходят из машины. А когда начинают запирать двери, то видят, что окно-то открыто. И теперь нужно опять садиться в машину, вставлять ключ в зажигание, включать его, а это приведёт к лишнему, ненужному запуску электро-бензонасоса, потом поднять стекло, выключить зажигание, вынуть ключ, выйти из машины, запереть. Согласитесь, что не очень удобно. А если ожидаете в машине свою жену, которая забежала на 5 минут в магазин, а вы уже второй час сидите и думаете, сколько можно всего купить за это время,

. . И вот ваша рука нервно тянется к кнопке стеклоподъёмника, чтобы приоткрыть окно, покурить и успокоить нервы. Но не тут-то было. Снова нужно включить зажигание, опять запустится лишний раз электро-бензонасос, приоткрыть окно и выключить зажигание. А после того как покурили, всю процедуру нужно пройти по новой. Конечно, это не дело! Так что после покупки машины, решил сразу, не откладывая в долгий ящик, переделать эту систему так, чтобы всё работало независимо от зажигания. Опыт уже был, то же самое переделывал на своей бывшей двенашке. Дело оставалось за не большим — найти реле стеклоочистителей на новой машине. Тут повезло, монтажные блоки предохранителей и реле были в таблице в книге по эксплуатации. Быстро отрезал не большой кусочек от автомобильного провода, зачистил концы на длину ножки реле, опаял их и молоточком немного сплющил, что бы стали совсем как ножки реле, вместо которого и был поставлен этот проводок, перемкнув контакты «30» и «87». Маркировка указана на реле со стороны ножек.А можно и по-русски — если смотреть на контакты платы ( отверстия, куда вставляются ножки реле ) со стороны переднего бампера и вспомнить циферблат стрелочных часов, то увидите , что контакты располагаются на делениях 11 часов, 1 час, 5 часов и 7 часов. Перемычку нужно вставить в те, которые располагаются на 11 часов и на 5 часов. Вставляете этот проводок, а реле в бардачок про запас. И всё было хорошо весь день, но когда вечером поставил машину в гараж и выключил зажигание, то в темноте заметил, что светодиоды в кнопках управления горят зелёным светом. Подумал, что не выключил габариты, но всё было выключено, даже ключ зажигания вынул на всякий случай. Но они как горели, так и горели. Тогда я понял, что светодиоды загораются при подаче тока на стеклоподъёмники и горят постоянно. Включил зажигание — реле замкнулось — пошёл ток на стеклоподъёмники и светодиоды загорелись. Выключил зажигание — реле разомкнулось — ток пропал и светодиоды потухли. А если вместо рале использовать перемычку, то светодиоды будут гореть постоянно. Не будешь же каждый раз оставлять машину на ночь в гараже с горящими клавишами. Крупно я тогда обиделся на всю Северную и Южную Америку, вынул перемычку и с тихой грустью побрёл домой. Сел за интернет, но ничего путёвого не нашёл, кроме обиды и недовольства наших соотечественников. Предлагают поставить доводчики, задержку по питанию или тумблер. Но всё это нужно покупать в магазине или заказывать и не дёшево, устанавливать, а полностью проблем не решить. Доводчик работает при постановке на охрану. Если реле с задержкой установить на 5 минут, можно, конечно, и больше, но что делать по истечению этого времени? А будет тоже самое — прошло время задержки, и нужно опять включать зажигание. К тому же во время задержки через обмотку реле будет постоянно проходить ток, чтобы удерживать контакты в замкнутом состоянии. Плюс питание самой схемы, да и светодиоды в клавишах будут гореть в это время. Расход не большой, но всё-же есть. В общем — это не выход. Лишний тумблер испортит внешний вид салона, и будет попахивать колхозом. Пришлось искать схемы стеклоподъёмников. Штук из 20 попалась только одна нормальная, на которой можно чего-то понять. Ночь прошла не безрезультатно, и я нашёл выход, простенько и со вкусом. Покупать ничего не нужно, цена вопроса 0 руб., ничего лишнего, всё своё, своими руками за 10 минут. Всего-то нужно поставить перемычку вместо реле и в фишке поменять провода местами. Работа стеклоподъёмников слегка изменится, но, как мне кажется и всем, кому я переделал, в лучшую сторону. Раньше со стороны водителя можно было открывать все окна независимо от кнопки запрета пассажирских дверей. Обычно на ходу водитель не смотрит на кнопки, чтобы открыть своё окно и частенько открывает заднее. Потом переплёвывает, закрывает его, переносит руку и уже открывает своё.

Читать еще:  Ford Focus Hatchback Серый Волк (СВ) › Бортжурнал › Памятка на заметку/// Параметры дисков для Ford Focus I (1998-2004)

. . А после переделки, когда кнопка запрета нажата, будет работать только клавиша водительского стеклоподъёмника, только одна эта клавиша, и светодиоды гореть не будут. но стоит отжать кнопку запрета, то сразу будут работать все клавиши, и на водительской двери и на пассажирских и загорятся диоды, говоря о том, что и пассажирам можно пользоваться стеклоподъёмниками. Стоит снова нажать кнопку, как сразу потухнут диоды и будет работать только клавиша водительского стеклоподъёмника. Теперь в любой момент вы сможете поднимать и отпускать стёкла когда захочется, не зависимо от ключа зажигания, и одним нажатием кнопки запрета выключить светодиоды. Для тех, кто захочет в своей машине сам переделать работу стеклоподъёмников, я снял подробную видео-инструкцию. Знаний никаких не нужно, нужны только руки, перемычка с опаянными концами, крестовая отвёртка и две канцелярских иголки с загнутым ушком на конце, чтобы не уколоть палец. Видео-инструкция стоит 250 руб. Кого заинтересовало переходите на страницу Инструкция по оплате. для поддержки сайта. Кто живёт в Костроме и не хочет сам переделывать, может нажать на контакты вверху страницы и позвонить мне по телефону. Можем договориться о времени, месте и за 300 руб. я всё сделаю сам.
. . Первую часть видео о том, как сделать и куда вставить перемычку можете посмотреть по видео :

Ремонт стеклоподъемника Шевроле Лачетти, меняем моторчик стеклоподъемника

В автомобиле Chevrolet Lacetti предусмотрено 4 стеклоподъемных механизма (2 спереди и 2 сзади). Устройство всех стеклоподъемников идентично. Чаще всего выходят из строя стеклоподъемники передних дверей, особенно со стороны водителя . В обзоре рассмотрен ремонт передней левой двери.

Как правило, выходит из строя двигатель стеклоподъемника. Срок службы оригинального моторчика Шевроле Лачетти составляет в пределах 150 000 — 200 000 (км). Точное время зависит от интенсивности использования стеклоподъемника.

Замена моторчика стеклоподъемного механизма принадлежит к работам повышенной сложности. Качественно и безопасно осуществить ремонт сможет только водитель с опытом . Не нужно забывать, что при замене моторчика необходимо вмешиваться в бортовую электросеть. Мастер должен иметь 3-4 категорию допуска к электрике .

Процесс замены моторчика стеклоподъемника Chevrolet Lacetti

Ремонт стеклоподъемника включает в себя 4 этапа:

  1. Демонтаж облицовки наружного зеркала
  2. Демонтаж обивки двери
  3. Демонтаж стекла
  4. Демонтаж и ремонт стеклоподъемника

Обратите внимание, что элементы дверной обивки очень легко царапаются . Если вы не хотите испортить внешний вид салона, настоятельно рекомендуется использовать лист тонкого картона, когда нужно поддевать обшивку отверткой.

Перед началом работ нужно приопустить стекло на 2/3 (примерно 60%). Но можно это сделать и позже.

Снимаем облицовку наружного зеркала

  • Нужно парой отверток поддеть облицовку наружного зеркала.

  • Отсоединяем проводную колодку от панели управления.

Снимаем обивку двери

  • Снимаем рамку ручки. Для этого отверткой поддеваем рамку сначала с передней стороны, а затем с задней. Выдергиваем рамку, ее удерживают 5 фиксаторов.

  • Отсоединяем проводную колодку высокочастотного динамика.

  • Извлекаем блок управления стеклоподъемником. Его удерживает 1 болтик.

  • Отключаем проводную колодку от блока управления Шевроле Лачетти.

  • Откручиваем 3 болтика в основании дверной обивки.

  • Выкручиваем фиксатор обивки и извлекаем его.

  • Поддеваем дверную обивку у основания и вынимаем ее. Обивку удерживают 3 фиксатора.

  • Отключаем проводную колодку охранной системы.

  • Извлекаем обивку полностью.

  • Демонтируем кронштейн блока переключателей Chevrolet Lacetti. Держится на 2 болтах.

  • Аккуратно отклеиваем и снимаем влагозащитную пленку. Не повредите ее, пленку нужно обязательно поставить на место .

Снимаем стекло

  • Окно должно быть спущено до тех пор, пока крепление стеклоподъемника к стеклу не окажется напротив технологического отверстия в дверной коробке.
  • Выкручиваем крепеж стеклоподъемника к стеклу (2 болтика).

  • Вынимаем стекло. Для этого нужно опустить переднюю часть стекла и подать его вверх.

Снимаем стеклоподъемник

  • Отсоединяем проводную колодку от двигателя стеклоподъемника.

  • Откручиваем 4 гайки крепления направляющей ползунка стеклоподъемника.

Откручиваем 3 гайки крепления привода (мотор-редуктора).

  • Вынимаем стеклоподъемник через технологические проем.

  • Выкручиваем 3 болтика, которые фиксируют мотор.

  • Меняем изношенный двигатель на новый аналог.
  • Проводим сбор узла в обратной последовательности.
  • Проверяем работу стеклоподъемника.

Что было использовано при замене мотора стеклоподъемника Chevrolet Lacetti?

Нам не обойтись без:

  1. Набора ключей (нужна головка на 10)
  2. Набора отверток (нужны пару маленьких отверток с плоским шлицом и стандартная крестовая отвертка)
  3. Защитных наставок из тонкого картона

Нужен будет и новый двигатель для стеклоподъемника. Специалисты сервисного центра рекомендуют использовать оригинальный двигатель . Но существует множество мастеров, которые практикуют монтаж моторчиков и стороннего производства.

Дополнительно будет необходим клей, при помощи которого нужно будет фиксировать влагозащитную пленку к дверной коробке.

Дополнительная информация

О неисправности двигателя стеклоподъемника свидетельствуют следующие признаки:

  1. Стекло передвигается очень медленно
  2. Стекло опускается, но не поднимается
  3. Стекло перемещается рывками
  4. Пропал ход стекла

Обратите внимание, стукнув по дверной коробке рукой, двигатель может начать работать. В этом приеме многие водители находят решение данной проблемы. Но неисправный двигатель стеклоподъемника рано или поздно полностью прекратит свою работу. И это может произойти в самый неподходящий момент , как оно обычно и случается.

Откладывать ремонт стеклоподъемника на потом не стоит!

Задние стеклоподъемники на Шевроле Лачетти

Пора бы уже забыть о том, что стекла в автомобиле нужно поднимать или опускать ручкой. Да, когда-то кнопка была редкостью, да я и сам ездил на нескольких отечественных автомобилях, где не было ЭСП. Но ведь сейчас это уже в прошлом, так что хватит машине быть динозавром. Речь идет именно о задних дверях, потому что на передних уже при покупке были установлены электростеклоподъемники.

Читать еще:  Замена тормозных колодок Рено Логан

Я думал, что процесс установки у меня много времени не займет, потому что машина не очень старая, она 2007 года выпуска, соответственно, там наверняка должна быть вся необходимая проводка. Однако после снятия дверной карты я обнаружил, что никаких проводов тут нет, так что придется протягивать их своими руками. Стандартных разъемов для подключения блока также не было, так что нужно было установить и их.

В итоге получилось, что новые разъемы я перепаял в блоках кнопок и проводах. Что касается установки механизма, то мне потребовалось шесть болтов на 10 длиной 15 миллиметров и две гайки на 10, чтобы можно было закрепить механизм на двери. Электростеклоподъемники прекрасно работают, на кнопках управления есть подсветка, так что задний пассажир и ночью сможет сориентироваться и управлять стеклами.

Единственный момент, который все еще остался открытым — это что делать с отверстием, которое было на карте двери и предназначалось для ручки механического стеклоподъемника. Просто так ее оставлять не хочется, потому что она портит вид в салоне. Неужели из-за этого придется покупать две новые карты для задних дверей, где этих дырок уже не будет? Или может быть кто-то нашел подходящую заглушку или сделал ее своими руками. Как бы там ни было, отпишитесь об этом в комментариях, мне будет интересно узнать ваш вариант решения вопроса.

Кстати, стеклоподъемники оказались довольно мощными. Если передние порой передвигаются туговато, особенно после дождя, то с задними никаких проблем нет, там даже пальцы можно отрубить, если оставить их в проеме.

Chevrolet Lacetti SW -Исчадие- › Бортжурнал › Как исправлялся стеклоподъемник (Рассказ в двух действиях)

ПРОЛОГ
Если поисковик привел вас сюда, пожалуйста прочитайте до конца и, возможно, сэкономите неплохо денег и своих нервов. И также не повторите моих ошибок.

ПРЕДЫСТОРИЯ
Итак стоит начать с того, некоторое время назад водительский стеклоподъемник начал выдавать невиданные фортеля. При опускании стекла все было нормально НО!, стоило начать его поднимать, то он категорически отказывался работать. При продавливании его рукой чуть-чуть вниз, срабатывал нормально. А дня два назад вообще начал работать через раз. После того, как знакомый по незнанке опустил стекло до упора и поднять его не смог, было принято решение разобрать дверь и посмотреть с пристрастием механизм. Был выдвинут диагноз, что клинит механизм стеклоподъемника. Т.е. перекашивает пластмассовые направляющие на салазке. Забегая вперед скажу что это было главной ошибкой.
Итак, поехал во всем известный иномарочный магазин за механизмом ( артикул 96548080 механизм стеклоподъемника электрический водительский) Цена его там даже с учетом клубной скидки составила 1500 рублей. Жаба взяла свое и я поехал в менее известный магазин и там этот же стеклоподъемник был заказан за всего за 1100 рублей.

ДЕЙСТВИЕ ПЕРВОЕ
Итак для того, чтобы добраться до внутренностей двери необходимо для начала открутить четыре самореза из двери ( три снизу и один в ручке блока двери) а так же пистон, который находится ближе к стойке

Затем необходимо снять накладку ручки открывания двери.
Снимать надо аккуратно. Я снимал её тонкой плоской отверткой поддевая накладку из под ручки (на фото укажу направление)

Затем снимаем накладку бокового зеркала. Поддеваем той же отверткой снизу.

Затем отщелкиваем обшивку с пары пистонов внутри и снимаем обшивку (осторожно не порвите провода твиттера и провода, идущие от иммобилайзера)

Далее снимаем кронштейн крепления ручки двери

Видим вот такую картину.

Снимаем пленку (не выкидывайте её, ибо её с легкостью можно вернуть назад)
и внутренности перед нами

Теперь спускаем стекло до положения как на фото (самое удобное положение для демонтажа стекла) и откручиваем два самореза из держателя стекла. Само стекло никуда не денется, поскольку стоит на спец пыптиках (фото) но все равно лучше подстраховаться вторыми руками. Ну и снимаем само стекло через верх.

Теперь осталось открутить головкой на 10 несколько гаек, снять клемму с моторчика и вынуть через нижнее отверстие механизм с мотором.

Теперь откручиваем три болта с механизма, и ставим все в обратном порядке

Итак все собираем, ставим, курим и ТЕСТ
И еб?%%№;»;ный рот ! б%№;:?;ть!
Стекло ведет себя точно так же как и до замены!

ДЕЙСТВИЕ ВТОРОЕ
СТЕКЛО ВЕДЕТ СЕБЯ ТАК ЖЕ КАК И В САМОМ НАЧАЛЕ! ТВАРЬ!

Ну ладно, делать нечего, разбираем по новой.
Если это не механизм, тогда проблема в моторчике.
Повторяем процесс снятия и тестим сам моторчик. Оказалось, что проблема именно в нем. Тупит разгонная муфта (приспособление, которое препятствует дальнейшей работе моторчика при поднятом/опущеном положении стекла)
Окей, разбираем моторчик. Выкручиваем три болтика в ответной части (на фото выделено зеленым) и разбираем моторчик на две части.

Читать еще:  Замена задних тормозных колодок на Шевроле Авео

Когда я разъединил моторчик, оттуда посыпалось дофига всякой черной хрени (видимо была отработанная смазка)
И сразу стала понятна причина. На контактах и роторе моторчика налипла куча всякой херни в типа отработанной смазки(походу) и так далее. И из-за того, что они мешали контактам соприкасаться с ротором, стелоподъемник тупил.
Ну уже легче! причина есть.
Принято решение почистить все это дело и вернуть все назад.

Почему не работает стеклоподъёмник на Шевроле Лачетти с водительской стороны

Стеклоподъемник на этом автомобиле может устанавливаться или на две передние двери, или на все четыре. Тут всё будет зависеть от комплектации авто. При этом схемы включения приводов будут определённым образом отличаться.

Особенности работы стеклоподъёмников на Шевроле Лачетти

Следует отметить, что питание подаётся через предохранитель Ef14 только на три двери (одну переднюю справа), так как питание на электродвигатель стеклоподъемника водительской стороны подаётся через другой предохранитель Ef9 . Оба эти предохранителя находятся в блоке в подкапотном пространстве.

Если перегорит предохранитель Ef9 , то питание не будет поступать только на водительскую дверку, а если перегорит предохранитель Ef14 , то питание не будет поступать на все остальные дверки.

Схема электроприводов стеклоподъемников.

Предохранители и реле

Напряжение на два предохранителя поступает с реле К8 . Оно также располагается в монтажном блоке в подкапотном пространстве. Контакты на данном реле могут тоже не замыкаться по причине перегорания F6 . Именно через него и проходит ток, который питает обмотку реле. F6 размещается в монтажном блоке на боку левой передней панели в салоне.

В салоне монтажный блок находится с левого торца приборной панели.

Повреждение проводов

С учётом того, что дверь водителя открывается или закрывается чаще, чем другие, то это может привести к повреждению проводов, которые идут с кузова на контакты каркаса двери. Чтобы провести диагностику и выявить неисправные провода, следует нажать на кнопку опускания стекла и включить зажигание. Кнопку удерживают в таком состоянии и открывают или закрывают двери. Если на проводах есть повреждения, то это будет слышно при включении стеклоподъемника.

Если стеклоподъемник не работает, следует проверить целостность проводов.

Если такой способ проверки не принёс результатов, то следует снять гофру, которая закрывает пучок проводов подходящих к водительской двери, и визуально оценить состояние проводов.

Плохой контакт на кнопках

Частая проблема в поломке контактов кнопок. Требуется прозвонка!

Также двигатель подъёмника со стороны водителя на Шевроле Лачетти может не работать из-за того, что плохой контакт в кнопках. Тут потребуется осмотреть контакты, а также проверить тестером работу кнопок.

Если по проводу, который подаёт ток с кнопки на мотор идёт напряжение, то следует снять обивку двери и проверить сам электродвигатель.

Для этого на него надо пустить ток напрямую от аккумулятора. Таким образом можно проверить, исправен ли мотор или сама кнопка не пропускает ток.

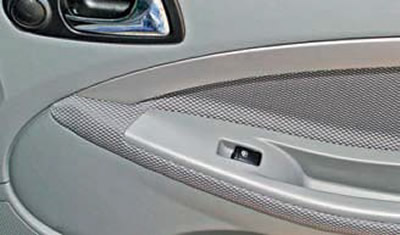

Электростеклоподъемники

Автомобиль может быть оснащен стеклоподъемниками передних или всех дверей (кроме двери багажного отделения хэтчбека и универсала) с электрическим приводом. В некоторых комплектациях электростеклоподъемниками оснащены только передние двери, а на задних дверях применяются механические стеклоподъемники. Пользоваться электростеклоподъемниками можно только при включенном зажигании.

При установке электростеклоподъемников всех дверей водитель имеет возможность управлять подъемом/опусканием стекол всех дверей со своего места.

Для того чтобы опустить стекло какой-либо из дверей, следует нажать на передний край соответствующей клавиши — на данной двери либо на двери водителя. Чтобы поднять стекло, надо пальцем потянуть за передний край клавиши вверх. Стекло остановится в том положении, в котором вы отпустите клавишу.

Следует помнить, что стекла задних дверей опускаются не до конца. При остановке стекла в крайнем нижнем или верхнем положении отпустите клавишу электростеклоподъемника.

Электростеклоподъемник водительской двери имеет функцию автоматического опускания стекла. Для этого нажмите клавишу данного электростеклоподъемника с некоторым усилием и отпустите ее. Стекло двери водителя опустится полностью. Если вам понадобится остановить стекло в каком-либо положении, нажмите клавишу еще раз.

Водитель может со своего места заблокировать электростеклоподъемники всех дверей, нажав соответствующую кнопку. Электростеклоподъемник водительской двери при этом не блокируется, и им можно пользоваться в обычном режиме.

При пользовании электростеклоподъемником не допускайте попадания частей тела или предметов одежды между стеклом и рамкой двери: это может вызвать защемление и травмы. Не разрешайте детям бесконтрольно пользоваться электростеклоподъемниками во время движения автомобиля.

Помните, что при езде на автомобиле с «диагонально» открытыми окнами (например, левым передним и правым задним) в салоне могут возникнуть сквозняки, способные вызвать простуду водителя и/или пассажиров.

Конструкция электростеклоподъемников не предусматривает автоматического подъема всех стекол при покидании водителем автомобиля и включении центрального замка. Не забывайте закрывать все стекла перед тем, как покинуть автомобиль и оставить его на стоянке. Оставляя окна открытыми, вы облегчаете кражу вещей из салона и угон автомобиля.

Если на стоянке в вашем автомобиле остаются пассажиры (взрослые), уходя, оставьте им ключ зажигания, чтобы они могли при необходимости воспользоваться электростеклоподъемниками.
