Замена амортизаторов киа спортейдж 3

Амортизаторы для Киа Спортейдж 3

    76 1 90k
    97 1 125k

Амортизаторы на Киа Спортейдж 3 условно можно разделить на 2 вида которые использовались до и после рестайла этого автомобиля. Первые, обычные, устанавливались на Спортег 3 выпускавшегося до 2014 года. На Kia Sportage III рестайл уже применяются адаптивные амортизаторы, с переменной жесткостью (технология H.P.D). Исходя из опыта владельцев, амортизаторы обоих видов можно свободно применять на рестайлинговых и дорестайлинговых версиях. Они взаимозаменяемые, так как по размерам практически не отличаются.

Оригинальные амортизаторы могут быть разных типов – газовые, газомасляные и масляные. Производят амортизационные стойки Mando или Sachs . Так что подбор необходимого каталожного номера для покупки взамен вышедшего из строя узла будет весьма затруднительным и потребует ответов на много вопросов.

Передние амортизаторы на Спортейдж 3

Передние амортизаторы на рестайловых и дорестайловых Спортейдж 3 делятся на левый и правый. Что касается качества данных амортизаторов, то по отзывам многих автовладельцев, оно незначительно менялось с годами лишь в худшую сторону. Артикулов оригинальных передних амортизаторов достаточно много. По размерам отличий нет, и они являются взаимозаменяемыми. Разница чаще всего бывает в наполнении, и уровне жесткости.

Как известно, на российском рынке на Спортейдж с завода устанавливались амортизаторы с артикулами, в которых присутствовали буквенные индексы U, S, Y. Номера с индексом Y являются самыми актуальными, и устанавливались на дорестайловые Спортейджи 3 последних годов производства. У всех передних амортизаторов с данными индексами, как правило, производителем является компания Мандо. Стойки с индексами U были самыми мягкими, и считались довольно качественными, в отличии от нынешних.

На Киа Спортейдж 3 корейского производства с завода устанавливаются амортизаторы, в индексе которых присутствует буква W, что означает производителя Сакс. Они являются адаптивными (HPD), так как это запатентованная технология компании Сакс, и устанавливались как на рестайловые, так и дорестайлинговые модели корейского производства. По отзывам подавляющего большинства автовладельцев, эти амортизаторы имеют лучшие характеристики среди оригинальных запчастей, имеют умеренную жесткость, и довольно живучие.

На все рестайловые Спортейджи 3 устанавливаются адаптивные передние амортизаторы с HPD. На данных моделях это технология уже применена и на амортизаторах производителя Mando (с индексами U, S, Y). Безусловно, данные амортизаторы обладают более лучшими характеристиками перед обычными. Но водителями, устанавливающими их на Спортейдж 3 дорестайл кардинальных улучшений замечено не было.

Далее в таблице указаны самые актуальные артикула передних амортизаторов.

Размеры задних амортизаторов для Фокус 2 (седан, хэтчбек, купе)
АртикулАвтомобильДиаметр штока, ммДиаметр корпуса, ммВысота корпуса (без учета штока), ммХод штока, мм
546612Y010 — правый; 546512Y010 — левый;Дорестайл2251354190
546612Y500 — правый; 546512Y500 — левый;Рестайл
546613W050 — правый; 546513W050 — левый;Корейское производство

Как оригинальную замену, можно также использовать амортизаторы от Хендай IX35. По факту, они ничем не отличаются, кроме артикулов. Но, по цене они, как правило, дешевле: 546512S000 – левый, 546612S000 – правый. Цена – 4800 руб.

Стоит упомянуть и о том, что в продаже встречаются оригинальные амортизаторы в артикулах которых есть приставка с буквами FFF. Пример: 54661-3U000-FFF или 54651-3U000-FFF. Они не ставятся от производителя, но встречаются в продаже. Префикс говорит о том, что данный амортизатор является улучшенным вариантом оригинала (повышена живучесть, усилена жесткость). Существует мнение, что стойки с индексом FFF поставляются в сети официальных дилеров для гарантийного и постгарантийного обслуживания.

Аналоги передних амортизаторов для Киа Спортейдж 3

Несмотря на хорошие характеристики родных амортизаторов, более популярны все-таки аналоги. Причина этому – непостоянство качества, а также в отдельных случаях, чрезмерно завышена цена (особенно на рестайловых версиях автомобиля).

В таблице ниже представлены самые популярные заменители, единые для всех автомобилей (рестайл, дорестайл, кореец). Так как на рестайловые модели информации об аналогах практически нет, то можно устанавливать заменители от обычных, дорестайлинговых моделей.

ПроизводительАртикулЦена, руб.
KYB339402 — прав.; 339403 — лев.;4500
SACHS315951 — прав.; 315950 — лев.;3800
BortG22250200R — прав.; G22250200L — лев.;1800

Задние амортизаторы на Киа Спортейдж 3

Задние амортизационные стойки на Sportage 3 не делятся в зависимости от стороны установки. На рестайле и дорестайле они отличаются артикулами в зависимости от того, передне- или полноприводный автомобиль. Но их можно взаимозаменять, так как отличий практически нет. В целом, если говорить об характеристиках и качестве задних стоек, то ситуация та же, что и с передними.

Параметры задних амортизаторов Киа Спортейдж 3
АртикулАвтомобильДиаметр штока, ммДиаметр корпуса, ммВысота корпуса (без учета штока), ммХод штока, мм
553112S000Дорестайл 2WD12.545373203
553112S400Дорестайл 4WD
553112Y850Рестайл 2WD
553112Y950Рестайл 4WD
553113W050Корейское производство 2WD
553113W450Корейское производство 4WD

Также можно поставить и от IX35 — 553112Y101, цена — 4300 руб. Подходят для полно- и переднеприводных автомобилей.

Заменители задних амортизаторов для Kia Sportage 3

Аналоги задних амортизаторов не менее популярны, чем оригиналы ввиду своей доступности. Далее в таблице указаны заменители, в зависимости от типа привода автомобиля. На рестайловые или дорестайловые деления нет.

ПроизводительАртикулЦена, руб.
Задние амортизаторы на Киа Спортейдж 3 2WD
KYB3492433100
MandoEX553112S0002600
PmcPJA-R0621600
Задние амортизаторы на Киа Спортейдж 3 4WD
KYB3491893500
MandoEX553112S4002400
BortG412451551700

Какие амортизаторы на Спортейдж 3 лучше поставить? Наиболее идеальным среди оригинальных амортизаторов, по мнению большинства являются Саксы, от автомобиля корейской сборки (с индексом W). Но их высокая цена не всем по карману.

Среди заменителей самыми популярными заслуженно стали Mando и Каяба. Причем у KYB основной козырь – обеспечение хорошей управляемости, и живучесть. Наиболее оптимальным вариантом в бюджетном сегменте являются Bort.

Менять стойки амортизаторов на Спортейдж 3 нужно по состоянию их износа причем парами. Оригинальные запчасти имеют приличный срок службы, который составляет 80 тыс. км.

Замена амортизаторов Kia Sportage

Задние амортизаторы на Киа Спортейдж 3

Передние амортизаторы на рестайловых и дорестайловых Спортейдж 3 делятся на левый и правый. Что касается качества данных амортизаторов, то по отзывам многих автовладельцев, оно незначительно менялось с годами лишь в худшую сторону. Артикулов оригинальных передних амортизаторов достаточно много. По размерам отличий нет, и они являются взаимозаменяемыми. Разница чаще всего бывает в наполнении, и уровне жесткости.

Как известно, на российском рынке с завода устанавливались амортизаторы с артикулами, в которых присутствовали буквенные индексы U, S, Y. Номера с индексом Y являются самыми актуальными, и устанавливались на дорестайловые Спортейджи 3 последних годов производства. У всех передних амортизаторов с данными индексами, как правило, производителем является компания Мандо. Стойки с индексами U были самыми мягкими, и считались довольно качественными, в отличии от нынешних.

На Киа корейского производства с завода устанавливаются амортизаторы, в индексе которых присутствует буква W, что означает производителя Сакс. Они являются адаптивными (HPD), так как это запатентованная технология компании Сакс, и устанавливались как на рестайловые, так и дорестайлинговые модели корейского производства.

Читать еще:  Как быстро и правильно снять фару на Ладе Калина

На все рестайловые Спортейджи 3 устанавливаются адаптивные передние амортизаторы с HPD. На данных моделях это технология уже применена и на амортизаторах производителя Mando (с индексами U, S, Y). Безусловно, данные амортизаторы обладают более лучшими характеристиками перед обычными. Но водителями, устанавливающими их на Спортейдж 3 дорестайл кардинальных улучшений замечено не было.

Далее в таблице указаны самые актуальные артикула передних амортизаторов.

Размеры задних амортизаторов для Фокус 2 (седан, хэтчбек, купе)
АртикулАвтомобильДиаметр штока, ммДиаметр корпуса, ммВысота корпуса (без учета штока), ммХод штока, мм
546612Y010 — правый; 546512Y010 — левый;Дорестайл2251354190
546612Y500 — правый; 546512Y500 — левый;Рестайл
546613W050 — правый; 546513W050 — левый;Корейское производство

Как оригинальную замену, можно также использовать амортизаторы от Хендай IX35. По факту, они ничем не отличаются, кроме артикулов. Но, по цене они, как правило, дешевле: 546512S000 – левый, 546612S000 – правый. Цена – 4800 руб.

Стоит упомянуть и о том, что в продаже встречаются оригинальные амортизаторы в артикулах которых есть приставка с буквами FFF. Пример: 54661-3U000-FFF или 54651-3U000-FFF. Они не ставятся от производителя, но встречаются в продаже. Префикс говорит о том, что данный амортизатор является улучшенным вариантом оригинала (повышена живучесть, усилена жесткость). Существует мнение, что стойки с индексом FFF поставляются в сети официальных дилеров для гарантийного и постгарантийного обслуживания.

Несмотря на хорошие характеристики родных амортизаторов, более популярны все-таки аналоги. Причина этому – непостоянство качества, а также в отдельных случаях, чрезмерно завышена цена (особенно на рестайловых версиях автомобиля).

В таблице ниже представлены самые популярные заменители, единые для всех автомобилей (рестайл, дорестайл, кореец). Так как на рестайловые модели информации об аналогах практически нет, то можно устанавливать заменители от обычных, дорестайлинговых моделей.

Замена амортизаторов в KIA Sportage 3

Kia Sportage – это стильный и современный кроссовер, полюбившийся тысячам автомобилистов по всему миру. Машина отлично показывает себя не только на городских дорогах, но и способна удивить на бездорожье. Во многом это стало возможным благодаря применению инновационной подвески и качественных амортизаторов. Однако, последние не вечны, поэтому при высоком износе вам обязательно понадобится поменять передние и задние амортизаторы «Киа-Спортейдж-3».

Важность исправных амортизаторов

Комфортабельную езду трудно представить без качественной амортизации. Если один или несколько амортизаторов будут плохо пружинить, то водитель и пассажиры начнут чувствовать практически каждую кочку на дороге. Езда станет крайне неприятной, повысится усталость после продолжительных поездок, однако это не единственная опасность.

Колеса автомобиля при ускорении или торможении стремятся оторваться от земли. Аналогично ведут себя и боковые колеса при резких поворотах. Амортизаторы буквально прижимают покрышки к земле за счет обратного воздействия пружины, улучшая сцепление машины во время маневров. Соответственно, при изношенных амортизаторах управляемость транспортного средства ухудшается, теряется курсовая устойчивость и отзывчивость руля.

Классификация изделий

Выбирая задние или передние амортизаторы «Киа-Спортейдж-3», обязательно стоит ознакомиться с видами амортизирующих элементов. Это будет полезно в том случае, если вы захотите поменять стандартные детали на фирменную продукцию от других производителей, улучшив жесткость подвески или сделав ход плавным. В большинстве магазинов можно приобрести следующие типы:

  • Двухтрубные. Конструкция состоит из двух цилиндров равного диаметра, один из которых находится внутри другого. Внутренний цилиндр заполнен маслом. В нем перемещается поршень, который соединен с рычагом подвески или кузовом авто при помощи штока. Больший цилиндр предназначен для сбора жидкости, которая вытесняется штоком. Благодаря движению масла, в конструкции достаточно эффективно гасятся колебания. Это надежные и износостойкие модели, но они плохо переносят перегрев, поэтому не подходят для регулярной езды по бездорожью.
  • Однотрубные. Конструктивно имеют только один цилиндр и шток, объем которого компенсируется за счет небольшой камеры, наполненной газом. Эти модели практически никогда не перегреваются, а также (в отличие от двухтрубных) их можно устанавливать практически под любым углом. К минусам относится более слабое гашение вибраций и невысокая прочность.
  • Комбинированные. Конструктивно идентичны двухтрубным, но в качестве наполнителя используется газ, что исключает вспенивание масла. Сочетают в себе все преимущества двух вышеописанных видов. Единственный недостаток – высокая цена.
  • Регулируемые. Продукция для автомобилей премиум-класса. Конструкция позволяет с помощью электроники настраивать клиренс автомобиля. При помощи встроенных магнитов возможно изменение вязкости масла, за счет чего регулируется жесткость амортизаторов. Это самые дорогие модели.

Перед покупкой тщательно изучайте технические характеристики амортизаторов. Они должны быть обязательно совместимы с вашим «Киа».

Периодичность замены

Амортизаторы нельзя назвать расходными элементами, однако они имеют ограниченный срок службы. Проблема заключается в том, что четких цифр нигде не указано, ведь периодичность замены водитель определяет сам. Если основываться на отзывах опытных автомобилистов, то в среднем эти детали служат от 60 до 100 тысяч километров. При этом по факту этот показатель зависит от ряда критериев:

  • Качество дорог. Если вы каждый день ездите по ухабистой дороге с многочисленными выбоинами и ямами, то будьте готовы менять детали подвески намного чаще.
  • Перевозимые грузы. Транспортировка тяжеловесных объектов неблагоприятно сказывается на состоянии амортизаторов.
  • Стиль езды. Резкие торможения и ускорения – это повышенные нагрузки на подвеску. Если вы хотите продлить ресурс амортизирующих элементов, то старайтесь ездить максимально плавно и спокойно.

Чтобы поломка не стала для вас неожиданностью, посещайте центр диагностики подвески каждые 20-30 тысяч километров пробега. Это позволит контролировать износ деталей подвески, чтобы своевременно проводить профилактические процедуры.

Признаки изношенности амортизаторов

Актуальный вопрос – как определить без профессиональной помощи, что требуется замена амортизаторов на Kia Sportage 3? Существует ряд характерных симптомов, которые говорят о необходимости провести детальный осмотр и проверку амортизаторов. В их число входит:

  • раскачивание кузова и ухудшение управляемости транспортного средства;
  • заносы и низкая устойчивость при прохождении поворотов;
  • сильное проседание авто при ускорении и торможении;
  • слишком жесткое прохождение небольших ям;
  • курсовая неустойчивость;
  • ускоренный износ шин.

В большинстве случаев все эти симптомы указывают на явные проблемы в подвеске. Для вынесения остаточного результата вам понадобится помощь квалифицированных специалистов.

Методы «гаражной» диагностики

Естественно, тратить свои средства на услуги автосервиса многие водители не хотят, поэтому пытаются определить исправность амортизаторов народными методами. В первую очередь, конечно же, проведите визуальный осмотр. Убедитесь в отсутствии протечек и физических повреждений корпуса амортизатора. Изучите состояние пыльников, буфера отбоя и проверьте шины на пятна неравномерного износа.

Второй метод – покачивание машины за один из углов. Угол опускают до самого низа и отпускают. Если авто по инерции качается слишком долго или, наоборот, замерло на месте, непременно ищите проблему в амортизаторе. Проверьте, есть ли при этом нехарактерные звуки (скрежет, постукивание или другое). Также со своей стороны вы можете оценить управляемость машины. Если на скоростях от 60 километров в час авто начинает вести по сторонам, то это еще один знак проблем в подвеске.

Читать еще:  138-1 Ремонт Ford Focus II

Какие амортизаторы ставить на Kia Sportage

Начнем с того, что данная «Киа» имеет две версии: дорестайлинговые модели (выпуск до 2014 года) и машины после рестайлинга. На обоих типах стоят одинаковые по габаритам амортизаторы, поэтому они взаимозаменяемы, но артикулы отличаются. Если предполагается замена передних амортизаторов «Киа-Спортейдж-3», то вам понадобятся следующие модели:

KIA Sportage Синий иней (Рестайлинг) › Logbook › Замена передних амортизаторов на Sportage 3 Рестайл

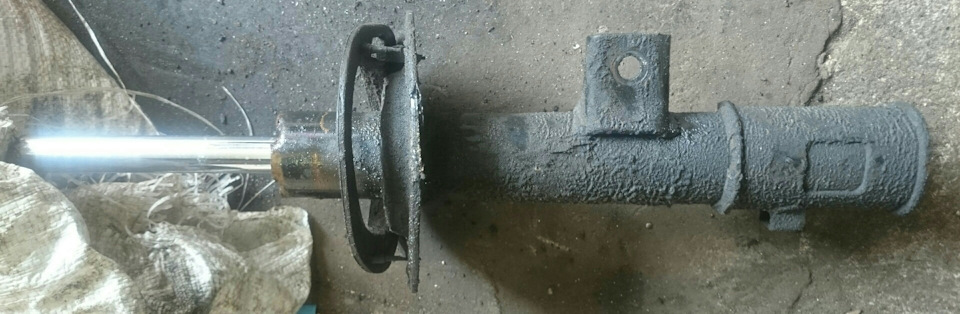

Потёк у меня левый амортизатор ещё весной (заметил при переобувке). Пока ездил и вроде даже он амортизировал. Много где спрашивал — подойдут ли от дорестайла амортизаторы на рестайл. Так как кроме оригинала на рестайле по каталоку ничего не пробивается. Но вот только на EMEX показывает заменители. Пару человек мне ответили, что подойдут.

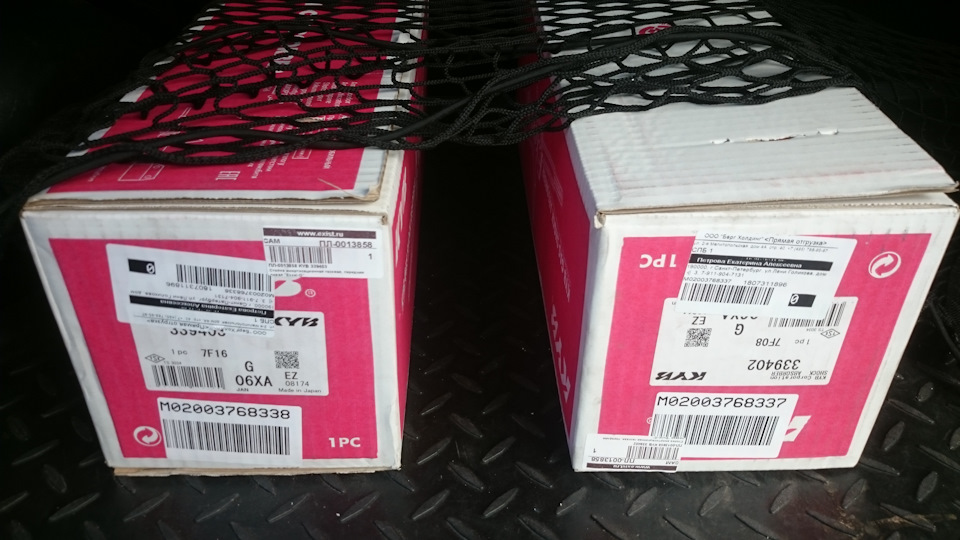

Решил взять KYB 339403 (L) и 339402 ® (раньше шли номера 334978 и 334977) на замену этим «типа адаптивным» амортизаторам 54651-2Y500 и 54661-2Y500 (они скорей всего уже как доработанные шли на дорестайл 546513U000FFF и 546613U000FFF).
Также взял нижние демпферы под пружины новые 54633-2M000.

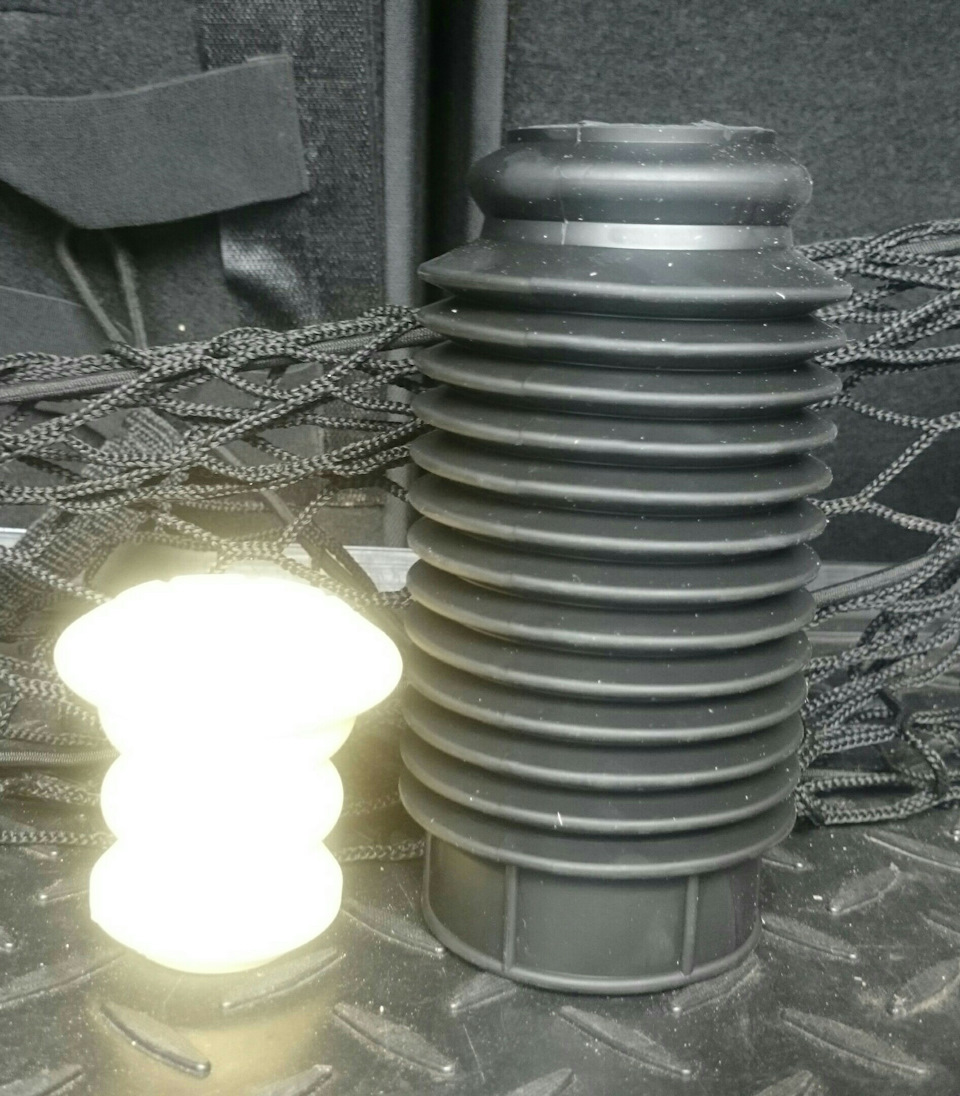

Комплект пыльник + отбойник взял TRIALLI BC1966 – 2 шт. Но они мне не понадобились, т.к мастер сказал, что старые оригинальные целые и лучше. И на взгляд новый пыльник короче.

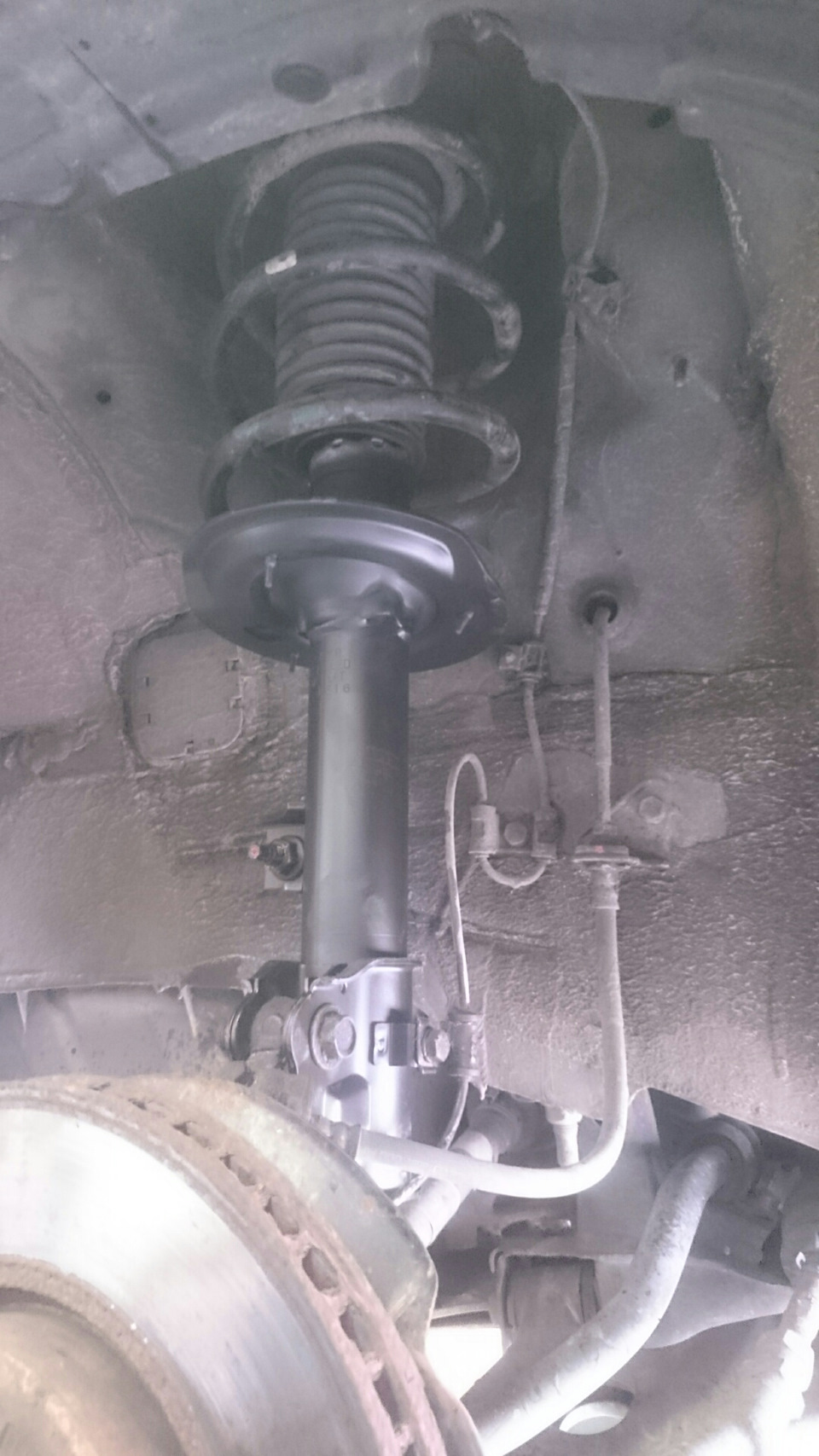

Всё подошло и встало, как родное. Только верхняя насадка пластиковая на амортизатор не подошла от родных амортизаторов. Но можно и без неё. А так пришлось бы выбивать металлическую заглушку с нового амортизатора.
По ощущениям они немного жестче, чем Мандошные. Но мне Больше понравилось. Ушли валкость и клевание при торможении.
Едем дальше…

KIA Sportage 2014, engine Gasoline 2.0 liter., 150 h. p., AWD drive, Automatic — dealership service

Comments 13

Работают хорошо. Не стучат. Но в морозы подвеска ещё жестче. Да они жесткие, но меня устраивает. Сейчас думаю что назад поставить.

Как стойки работают? В мороз не стучат? Намного жесче штатных? У меня тоже рестайл и стойки стоят (на фото), вот ини мне кажется оптимально по жеспости и держат в поворотах очень достойно, но походу они стучат при минусовых температурах( ставил доработанные с FFF, но они мягче этих и в поворотах не понравилось

Как по ощущениям передние стойки?

Более жёсткие чем сток, но мне больше нравится. Более увенно себя машина ведёт. И бряконья нет. Еще в холода посмотрим…

Бряконье в холода это пипец. Я себе саксы поставил. Жёстко стало но зато тишина.

Кстати у тебя наверно тут опечатка не 54611-2Y500 должно быть, а 54661-2Y500)

Точно очепятка. Спасибо

Тоже готовлюсь к замене передних амортов, был на диагностике у профильном корейском сервисе, там вообще сказали что у меня рест 2014 года для внутреннего рынка, поэтому и нет нормальных аналогов, а если есть, то не подходят. Типа потом рестайлы на нашем рынке появились, которые не для внутреннего рынка, а европейцы…На твои номера KYB вышел только на их сайте, а на эмексе уже другие пробиваются по оригиналу 339401 и 339400, но их на сайте KYB вообще не увидел, это и смутило…буду пробовать надеюсь тоже подойдут, а то разница в цене в 2 раза и мало где есть вообще. Кстати стойки переднего стабилизатора не менял еще?

У меня правильные номера Kyb. И тебе подойдут… Просто это маркетинг такой наверное. Причём раньше они были корейскими, а теперь сделано в Японии. Поэтому может и номера поменялись.
Стойки стаба ещё не менял… Живые

Рекомендую если не менял опорники нового образца их тоже сразу поменять. У меня про них тоже рассказано.

Да видел, переходил потом по ссылке, опорники и верхнюю резинку под пружину еще приговорили, думаю взять сразу нижнюю и отбойники только корейцы уже там все обновили, надеюсь к амортам все подойдет. Просто меня смутил момент, что ранние рестайлы могут отличаться от более поздних рестайлов) .

Всё тоже самое. Вот, например, когда сид первого поколения рестайл выпустили, то там амортизаторы другие были, потому что пружина другая по форме стала.

А тут просто адаптивные амортизаторы доработанные с букавками FFF у рестайла под другими номерами.

Тоже готовлюсь к замене передних амортов, был на диагностике у профильном корейском сервисе, там вообще сказали что у меня рест 2014 года для внутреннего рынка, поэтому и нет нормальных аналогов, а если есть, то не подходят. Типа потом рестайлы на нашем рынке появились, которые не для внутреннего рынка, а европейцы…На твои номера KYB вышел только на их сайте, а на эмексе уже другие пробиваются по оригиналу 339401 и 339400, но их на сайте KYB вообще не увидел, это и смутило…буду пробовать надеюсь тоже подойдут, а то разница в цене в 2 раза и мало где есть вообще. Кстати стойки переднего стабилизатора не менял еще?

Что в итоге решили? у меня тоже выдает емекс 339401 и 339400

Замена амортизаторов Kia Sportage 3 на FFF

Большинство владельцев Киа Спортейдж 3 сталкиваются с проблемой — стук в амортизаторах.

И меня эта участь не избежала. Долго слушал эти неприятные стуки, особенно спереди, которые становились сильней при наступлении холодов.

Как оказалось единственный способ всё исправить это замена амортизаторов на доработанные серии FFF комфортной серии U — которые максимально настроены на комфортную езду. Подробней про подбор амортом на странице амортизаторы

Номера амортизаторов FFF для заказа

ПЕРЕДНИЕЗАДНИЕ
546513U000FFF — левый55311-3U100-FFF для 4WD
546613U000FFF — правый55311-3U000-FFF для 2WD

Замена передних амортизаторов

Поднимаем домкратом переднюю часть авто, либо как в моём случае авто поднят на подъёмнике.

Откручиваем болт крепления стойки стабилизатора и два болта крепления аморта. Также откручиваем болт фиксации тормозной трубки.

Откручиваем три гайки, смотрим фото:

Далее вытаскиваем стойку, её не что не держит.

Стягиваем пружины двумя стяжками и откручиваем гайку, которая держит верхнюю опору:

Если менять амортизатор то есть смысл поменять и все резинки на стойке на доработанные FFF. Тем более нижняя прокладка пружины ещё на 40 000 км пробега была уже протёрта. А подшипник на пробеге в шестьдесят тысяч км уже очень уставший, весь болтается и поскрипывает.

Поставил новый модернизированный опорный подшипник с прокладкой, все номера запчастей в статье опорный подшипник и опора.

Модернизированный подшипник после TSB: 54612-3S050FFF

Прокла для нового подшипника: 54623-3S000FFF

Нижняя прокладка пружины, осталась без изменения: 54633-2M000

Оригинальный пыльник 54625-3Q000 Отбойники поставили старые.

Стойка в сборе, можно устанавливать на место, в обратно порядке. После замены сход-развал делать не обязательно!

Замена задних

Чтобы снять задние амортизаторы откручиваем задние стойки стабилизатора, болт крепления плавающего сайлентблока, нижнее крепление амортизатора и верх амортизатора:

Читать еще:  Лада 2106; Бежевая сказка; › Бортжурнал › Замена крестовины карданного вала на ВАЗ

После того как всё открутили, вытаскиваем амортизатор и меняем на новый. Обычно открутить нижние болты крепления аморта открутить очень сложно, чаще их спиливают. Для этого необходимо запастись новыми болтами:

  • Болт 554472G000 — (2шт)
  • Гайка 626184D000 — (2шт)

Чтобы не проседал задок, приобрёл полиуретановые проставки под амортизатор толщиной 20 мм, номер для заказа: 17-15-013/20

Проставки из полимера 20 мм: 17-15-013/20

Подпираем рычаг стойкой, поднимем его вверх и стягиваем пружину, закручиваем болт плавающего сайлентблока

Всё собираем в обратном порядке!

В итоге

После замены доработанных амортизаторов на моём Киа Спортейдже теперь тишина. Подвеска работает тише и мягче. Однозначно лучше чем штатные!

Но чтобы добиться ещё более лучшего результата от подвески — желательно поменять штатные просевшие пружины.

Рейтинг статьи:

Меняем задние и передние амортизаторы Kia Sportage 3

Амортизаторы Киа Спортейдж 3 фактически подразделяются на 2 группы. Разделение происходит на виды, использующиеся до модернизации и после.

Первый тип устанавливался с завода на Kia Sportage 3, выпускавшиеся до 2014 года. После рестайла, стал применяться второй тип, адаптивный.

Учитывая опыт владельцев, передние и задние могут быть взаимозаменяемыми, вне зависимости от года выпуска автомобиля. Это обусловлено тем, что размер деталей идентичен.

Признаки вышедших из строя амортизаторов

Рассмотрим основные признаки необходимости замены стоек на Киа Спортейдж 3:

  1. Раскачивание автомобиля во время тормозного пути, при разгоне.
  2. Раскачивание при маневрировании.
  3. Увеличенный тормозной путь.
  4. Нестабильность руля.
  5. Укачивание при езде.

Самый явный признак поломки амортизаторов — подтеки рабочей жидкости по амортизационной стойке.

Как правило, родные компоненты на Киа Спортейдж 3 держатся до отметки пробега в 40-60 тысяч км. После этого начинают появляться симптомы поломки. Распространенной проблемой у автомобилей с пробегом является постукивание во время холодов.

Выбираем передние стойки для Киа Спортейдж 3

Передние амортизаторы, устанавливавшиеся на Sportage 3 до 2014 года (до рестайла), имеют артикулы:

  • L 546-512-S000;
  • R 546-612-S000.

Впоследствии заменены на:

  • L 546-512-S300;
  • R 546-612-S300.

Обратите внимание, «S» серия универсальна, подходит для всех типов двигателей, приводов.

Аналоги на Kia Sportage 3:

  • Левые Mando EX546512S000;
  • KYB 334978;
  • Правые Mando EX546-612-S000;
  • KYB 334-977.

Устанавливать на Киа Спортейдж 3, взамен оригинальных запчастей такие же бессмысленно, они так же мало прослужат. Более того, есть долговечные аналоги, обладающие лучшими характеристиками.

Аналоги передних амортизаторов:

Оригинальные запчасти с изменяемой жидкостью имеют артикулы 546-513-W050 (L), 546-613-W050 (R). Более бюджетные варианты под номерами SACHS 315-950 (L), SACHS 315-951 (R).

Существуют доработанные детали, с маркировкой серии FFF. Они отличны от предыдущих более мягкой конструкцией, обеспечивают наиболее комфортную езду, не стучат в период низких температур.

Артикулы доработанных родных деталей:

  • L 546-513-U000FFF;
  • R 546-613-U000FFF.
  • Mando EX546-513-U000 L;
  • Mando EX546-613-U000 R.

Артикулы сопутствующих «резинок»

Детали опоры и подшипников для автомобиля Киа Спортейдж 3, выпущенные в разное время различаются, но не сильно. Для машин, произведенных после 2014 года, проведен рейстайлинг опоры амортизатора.

Оригинальные номера опоры:

  • 546-102-S100 до рестайлинг.
  • 546-102-Y500 для автомобилей, выпуска после 2014 г.

Аналогичные детали до рестайлинга:

  • ZZVF ZV2-S100;
  • Deppul DE546-1021-HK.

Оригинальные артикулы опоры пружины:

  • 546-123-R000 до 2013 г;
  • 546-123-W000 после 2013 г;
  • 546-123-S050FFF — впоследствии изменен.

  • 546-232-P000 до рестайла;
  • 462-32P-500 рестайлинг;
  • 546-233-S000FFF изменен впоследствии.
  • Оригинал 546-33-2М000;
  • Аналог Vtulka 28-12-074.
  • Оригинал 546-26-3S000;
  • Аналог от ВАЗ SS-20.
  • Оригинал 546-25-3Q000.

Покупаем задние амортизаторы Sportage 3

Артикул оригинальных амортизаторов: 553-112-S400. Деталь взаимозаменяемая, подходит на обе стороны.

Среди минусов стук.

  • TRW JGT-124-4T;
  • Mando EX553-112-S400;
  • KYB 349-189;
  • Bilstein 19-238-395.

Хорошим вариантом будет установка на Спортейдж 3 адаптивных вариантов корейских производителей:

  • 55311-3W-450 для полного привода;
  • 55311-3W-050 для переднего;
  • SACHS 316-605 полный привод;
  • SACHS 316-604 передний.

Мягкие, не адаптивные стойки серии FFF:

  • 553-11-3U-100-FFF для 4WD;
  • 553-11-3U-000-FFF для 2WD;
  • Mando EX 553-113-U100 для 4WD;
  • Mando EX 553-113-U000 для 2WD.

Замена передних амортизаторов на Sportage 3

Для демонтажа передних стоек Спортейдж 3 понадобятся:

  • домкрат или подъемник
  • ключи на 12, 14, 17, 19
  • и примерно час времени.

Поставьте Sportage 3 на ровную поверхность, затормозите ручником, ослабьте гайки крепления передних колес и приподнимете переднюю часть (или воспользуйтесь подъемником).

Снимите колесо, установите опору под поворотный кулак.

Откройте капот и снимите крышку амортизационной стойки. Если крышка на месте, не удобно откручивать задний болт крепления верхней опоры амортизатора.

Отверните три гайки крепления амортизатора к кузову Спортейдж 3.

Освободите из крепления провод датчика частоты вращения колеса и отодвиньте его.

Удерживая от проворачивания крепление стойки стабилизатора, открутите ее. Выведите палец «солдатика» из отверстия кронштейна амортизатора.

Открутите два болта крепления амортизационной стойки к поворотному кулаку, удерживая их от проворачивания.

Аккуратно уберите опору из-под поворотного кулака и снимите амортизатор Спортейдж 3.

Устанавливается амортизационная стойка обратно снятию. Момент затяжки болтов:

  • крепление к поворотному кулаку — 138-157 Н/м
  • соединение стойки стабилизатора поперечной устойчивости — 98-117 Н/м
  • крепление к кузову — 45-58 Н/м.

Разборка передней стойки

Для того чтобы разобрать амортизационную стойку и заменить амортизатор необходимо:

  • ключи на 6 и на 17
  • отвертка с плоским шлицем
  • инструмент для сжатия пружин.

Сначала установите напротив два элемента для сжатия пружин, и стяните ее.

Удерживая от проворачивания шток амортизатора Sportage 3, открутите гайку.

Снимите с амортизационной стойки верхнюю опору, пыльник и отбойник (они собраны).

После снятия пружины уберите и нижнюю ее прокладку.

Осмотрите демонтированные «резинки», если что-то изношено, замените.

Перед установкой нового амортизатора на Киа Спортейдж прокачайте его (4-5 раз опустите шток).

Собирается амортизационная стойка в обратной последовательности.

Амортизаторы меняются только парами.

Замена задних стоек

Для демонтажа амортизационных стоек задней подвески Спортейдж 3 понадобятся: торцевые головки на 14 и 19, а также ключ на 19.

Установите Sportage 3 на ровной поверхности, подставьте под передние колеса противооткатные упоры, затяните ручник, ослабьте гайки колес.

Демонтируйте задние колеса и установите опору под нижний поперечный рычаг.

Открутите два болта верхнего крепления амортизационных стоек к кузову.

Удерживая болт от проворачивания, открутите гайку нижнего крепления к кулаку задней подвески.

Уберите опору из-под рычага и снимите амортизатор.

Устанавливается деталь обратно снятию. Момент затяжки болтов:

  • верхнее крепление 49-63 Н/м
  • нижнее — 137-156 Н/м.

Часто нижний болт закисает намертво и его спиливают. Чтобы установить деталь на место, нужно знать артикул нужных болтов:

  • болты 554472G000 (необходимо 2 шт);
  • гайки 626184D000 (необходимо 2 шт).

Разбираем задний амортизатор

Для разборки заднего амортизационного элемента понадобиться ключ на 6 и на 17.

Удерживая шток от проворачивания, открутите гайку.

Снимите гайку, верхнюю опору, пыльник и отбойник.

Осмотрите все детали, если изношены замените.

Перед установкой нового амортизатора прокачайте его (опустите шток до конца 4-5 раз).

Собирается задний амортизатор Киа Спортейдж 3 в обратном порядке.

Момент затяжки гайки штока 20-25 Н/м.

Заключение

Заменить передние и задние амортизаторы на Киа Спортейдж 3 легко, понадобится домкрат и подходящие ключи для проведения работ.

Время, необходимое для замены запчастей автомобиля на модернизированные, составит 30-60 минут.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
