Характеристики двигателя аир 100s4

Электродвигатель АИР 100S2 4 кВт 3000 об/мин

Электродвигатель АИР 100S2 У2 мощностью 4 кВт, номинальной частотой вращения 2850 об/мин используются для привода вентиляционного оборудования, насосов, компрессорных установок, станков, эскалаторов и многих других машин. Двигатель АИР100S2 предназначен для работы от трехфазной сети 380В и соответствует классу энергоэффективности IE1 . 3-х фазный электродвигатель АИР 100S2У2 является аналогом следующих марок электродвигателей: 4АМ 100S2, АДМ 100S2, 5АИ 100S2, А 100S2, 5А 100S2, 4А 100S2. Предназначен для эксплуатации в районах с умеренным климатом категории размещения 2 по ГОСТ 15150-69 (эксплуатация в закрытых помещениях и на улице под навесом) при температуре от -45 до +40 градусов по Цельсию и имеет степень защиты IP54.

Вы можете купить из наличия или в минимально возможные сроки в нашей компании электродвигатели АИР100 по выгодной для Вас цене в следующих исполнениях:

Электродвигатель АИР100S2У2 (4/3000) 220/380В IM1081— уточняйте у наших специалистов

Электродвигатель АИР100S2У2 (4/3000) 220/380В IM3081— уточняйте у наших специалистов

Электродвигатель АИР100S2У2 (4/3000) 220/380В IM2081— уточняйте у наших специалистов

Электрические параметры и вес электродвигателей АИР100 сведены в таблицу:

ТипЭлектрические параметрыМасса,
кг
Р, кВтN,
об/мин*
U, ВКПД, %cos φIп/IнМп/МнMmax/MнMmin/Mн
АИР100S242850220/380870,887,522,41,626

где:
P — номинальная мощность электродвигателя,
N — номинальная частота вращения электродвигателя
U — рабочее напряжение электродвигателя
*Указана номинальная частота вращения электродвигателя.

Габаритно-установочные и присоединительные размеры на электродвигатели указаны ниже:

Монтажное
исполнение
Габаритные размерыУстановочно-присоединительные размеры
L30b30h31d1b1h1h6L1L31L10b10L17d20d22d24d25h
АИР100S2 IM1081360226246,5288731606311216012100
АИР100S2 IM3081360226246,52887316021515250180100
АИР100S2 IM2081360226246,528873160631121601221515250180100

Возможна поставка электродвигателей АИР100S2 в следующих комплектациях:

— с малым фланцем IM2181, IM3681;

— климатическим исполнением Т2,У1,УХЛ1;

— с внутренней резьбой в торце рабочего конца вала.

Цены, сроки и возможность поставки в конкретной модификации согласовывайте со специалистами нашей компании.

Изготовитель двигателя АИР100S2 — филиал «Могилёвский завод «Электродвигатель» (Республика Беларусь)

Завод-изготовитель имеет за собой право на изменение конструкции и внешнего вида, с целью улучшения ее характеристик, без дополнительного уведомления потребителей. Информация несет информативный характер и не является публичной офертой, определяемой положениями ст. 437 (2) ГК РФ.

Еженедельные отправки по всей России:

Контакты отдела продаж:

Телефон/факс:

+7 (4922) 53-95-25
+7 (4922) 53-96-26
+7 (4922) 53-95-40
Электронная почта:
info@motors33.ru

Технические характеристики электродвигателя АИР 100 S4 3 кВт х 1500 об.

ДвигательМощность,
кВт
Частота вращения,
об/мин
Напряжение,
В
Тип
подключения
Степень защиты
IP
Диаметр
вала, мм
ИсполнениеМасса,
кг
АИР 100 S431500380Трехфазный5428IM 1081 (на лапах)
IM 2081 (комби)
IM 3081 (фланец)
25,8

Электродвигатель АИР 100 S4 — асинхронный трехфазный двигатель, с короткозамкнутым ротором, имеет прочный корпус из чугуна или алюминия. Степень защиты IP54. Преимущества: простота конструкции, низкий уровень шума, лёгкость управления и пуска, КПД до 75%, высокая надежность при коротких перегрузках.

Для защиты электродвигателя от замыкания и перегрузок рекомендуем:
— Автоматический выключатель Schneider Electric
— Трёхполюсной контактор Schneider Electric

Условные обозначения электродвигателя

  • А — асинхронный двигатель
  • И — разработка по лицензии Интерэлектро (организация СЭВ, разработавшая серию двигателей и действующая в рамках международного сообщества)
  • Р — привязка к мощности согласованных размеров согласно стандарту РС3031-71 (страны СНГ)
  • 100 — габарит двигателя (высота оси вращения, в мм)
  • А (В, S, L, M) — установочный размер по длине станины
  • 2 (4, 6, 8) — число полюсов
  • У — климатическое исполнение
  • 3 — категория размещения

Габаритные, установочные и присоединительные размеры электродвигателя АИР 100 S4

ДвигательГабаритные размерыУстановочные и присоединительные размеры, мм
l30l33h31d30b10l10l31d1d2l1l2b1b2h5h6h1h2hh10d10d20d25d24l20d22l21
LLCHDACABCDEЕАFGAGDGFHKMNPTSLA
АИР 100 S4390455242226160112632828606088313177100121221518025041514

Установочные размеры для электродвигателя АИР 100 S4 с малыми фланцами (IM21хх и IM36хх)

Электродвигательd20d22d24d25l20
MSPNT
АИР 100 S4130M81601103,5

Чертеж электродвигателя АИР 100 S4 — исполнение IM1081 (1082) — лапы

Чертеж электродвигателя АИР 100 S4 — исполнение IM2081 (2082) — комби, IM3081 (IM3082) — фланец

Примечание: Обозначения в габаритных размерах l30, l33, h31, l11, l21, b11, h10 у разных производителей могут различаться. Более точные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Как сделать заказ

  1. Вы оформляете заказ на сайте, отправив запрос через кнопку ОСТАВИТЬ ЗАЯВКУ ;
  2. Или направляете заявку на e-mail: info@teplovent44.ru
  3. Наш менеджер связывается с Вами для уточнения и согласования всех деталей заказа.

Способы оплаты:

  • Безналичный расчет для юридических лиц строго с НДС
  • On-line платеж через Интернет Банк, например «Сбербанк онлайн»

Постоянным покупателям:

  • Гибкий подход к каждому клиенту и персональный менеджер,
  • Возможность размещать предварительные заказы без предоплаты,
  • Возможность предоставления отсрочки платежа,
  • Специальные цены и система скидок.

Доставка:

  • Доставка по Костромской области транспортной компанией, которую Покупатель выбирает самостоятельно.
    Деловые Линии, ПЭК, ЖелДорЭкспедиция, Байкал-Сервис, Энергия, Vozovoz и другие
  • Доставка нашим автотранспортом в предельно короткие сроки и по доступным ценам
  • Самовывоз из пункта выдачи: г. Кострома, ул. Солониковская, д. 8 или ул. Зелёная улица, 1, литер А

Гарантии

  • Интернет магазин teplovent44.ru продаёт только новый товар, с заводской гарантией от 12 до 36 месяцев.
ДвигательМощность,
кВт
Частота вращения,
об/мин
Напряжение,
В
Тип
подключения
Степень защиты
IP
Диаметр
вала, мм
ИсполнениеМасса,
кг
АИР 100 S431500380Трехфазный5428IM 1081 (на лапах)
IM 2081 (комби)
IM 3081 (фланец)
25,8

Электродвигатель АИР 100 S4 — купить у официального дилера с регионального склада. Самые низкие оптовые цены, поддержка всех гарантийных обязательств производителя, постоянное наличие, доставка по России.

Асинхронный трехфазный электродвигатель АИР 100 S4 а также аналогичные двигатели других общепромышленных серий (АДМ, А, 5А, 5АМ, 4А, 4АМ) используются практически во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.д.).

Базовое исполнение – режим работы S1, от сети трехфазного переменного тока 50 Гц напряжением 220В/380В. Климатическое исполнение и категория размещения У3. Степень защиты IP54. Может быть изготовлен в чугунном или алюминиевом корпусе.

Габаритные, установочные и присоединительные размеры электродвигателя АИР 100 S4

ДвигательГабаритные размерыУстановочные и присоединительные размеры, мм
l30l33h31d30b10l10l31d1d2l1l2b1b2h5h6h1h2hh10d10d20d25d24l20d22l21
LLCHDACABCDEЕАFGAGDGFHKMNPTSLA
АИР 100 S4390455242226160112632828606088313177100121221518025041514

Установочные размеры для электродвигателя АИР 100 S4 с малыми фланцами (IM21хх и IM36хх)

Электродвигательd20d22d24d25l20
MSPNT
АИР 100 S4130M81601103,5

Чертеж электродвигателя АИР 100 S4 — исполнение IM1081 (1082) — лапы

Чертеж электродвигателя АИР 100 S4 — исполнение IM2081 (2082) — комби, IM3081 (IM3082) — фланец

Примечание: Обозначения в габаритных размерах l30, l33, h31, l11, l21, b11, h10 у разных производителей могут различаться. Более точные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Как сделать заказ

  1. Вы оформляете заказ на сайте, отправив запрос через кнопку ОСТАВИТЬ ЗАЯВКУ ;
  2. Или направляете заявку на e-mail: klimat-76@yandex.ru
  3. Наш менеджер связывается с Вами для уточнения и согласования всех деталей заказа.

Способы оплаты:

  • Безналичный расчет для юридических лиц строго с НДС
  • On-line платеж через Интернет Банк, например «Сбербанк онлайн»

Постоянным покупателям:

  • Гибкий подход к каждому клиенту и персональный менеджер,
  • Возможность размещать предварительные заказы без предоплаты,
  • Возможность предоставления отсрочки платежа,
  • Специальные цены и система скидок.

Доставка:

  • Доставка по России транспортной компанией, которую Покупатель выбирает самостоятельно.
    Деловые Линии, ПЭК, ЖелДорЭкспедиция, Байкал-Сервис, Энергия, Vozovoz и другие
  • Доставка нашим автотранспортом в предельно короткие сроки и по доступным ценам
  • Самовывоз со склада в Ярославле собственными силами: г. Ярославль, пр-т Октября, д.88А

Технические характеристики электродвигателя АИР 100S2, АИР 100S4.

ЭлектродвигательМощ-
ность
Об/мин.*
(асинхр/
синхр)
Ток при
380В, А*
KПД,
%*
Kоэф.
мощн.*
Iп/
Мп/
Мн
Мmax/
Мн
Момент
инерции
кгм2*
Масса,
кг*
АИР100S24 кВт2850
(3000)
8,7870,887,52,02,40,007030
АИР100S43 кВт1410
(1500)
7,3820,8272,02,20,010034

* — параметры имеют незначительные отличия в зависимости от производителя двигателя.

Электродвигатель АИР100S2, АИР100S4 схема

Габаритно-присоединительные размеры электродвигателей исполнения IM 3681.

Эл-двигательФланецl30d24l1d1d20d22d25l21l20h5b1d30
ГОСТDIN
АИР 100 S2, S4FT130C1603761606028130M8110143,5318175
FT165C200200165M101303,5

Электродвигатель АИР100S2, АИР100S4 схема 2

Электродвигатели АИР 100S2, S4 — 4кВт, 3кВт применяются в качестве приводов для следующего оборудования: насосов (К20/30, К65-50-160а, П12,5/12,5 и др.), вентиляторов, компрессоров и прочего технологического оборудования.

Ранее электродвигатель выпускался под марками:
АИР 100 S2, 4 кВт, 3000 об. — АОЛ2-31-2, 4А100S2, 4АМ100S2.
АИР 100 S4, 3 кВт, 1500 об. — АОЛ2-32-4, 4А100S4, 4АМ100S4.

Особенности АИР 100 S4

Двигатель АИР100 S4 отличается удачной конструкцией имеющей короткозамкнутый ротор, на базе которой производятся большинство электроприводов. Мощность данного электромотора 3 кВт, частота оборотов 1500 об мин, а высота оси вращения (габарит) мотора АИР 100 S4100 мм. Вы можете купить двигатель АИР 100S4 основного исполнения, который применяется для работы в сети переменного тока с частотой в 50 Гц. Номинальные напряжения для электродвигателя АИР 100S4 в зависимости от диапазона мощностей будут следующими:

  • 220, 380 В (0,06-3 кВт);
  • 220, 380, 660 В (0,55-3 кВт);
  • 220/380, 380/660 (15-100 кВт).

Общепромышленные Серии АИР

Мощность / Обороты3000 об/мин1500 об/мин1000 об/мин750 об/мин
0,12 кВтАИР56А4
0,18 кВтАИР56А2АИР56В4АИР63А6
0,25 кВтАИР56В2АИР63А4АИР63В6АИР71В8
0,37 кВтАИР63А2АИР63В4АИР71А6АИР80А8
0,55 кВтАИР63В2АИР71А4АИР71В6АИР80В8
0,75 кВтАИР71А2АИР71В4АИР80А6АИР90LA8
1,1 кВтАИР71В2АИР80А4АИР80В6АИР90LB8
1,5 кВтАИР80А2АИР80В4АИР90L6АИР100L8
2,2 кВтАИР80В2АИР90L4АИР100L6АИР112МА8
3 кВтАИР90L2АИР100S4АИР112МА6АИР112МВ8
4 кВтАИР100S2АИР100L4АИР112МВ6АИР132S8
5,5 кВтАИР100L2АИР112М4АИР132S6АИР132М8
7,5 кВтАИР112М2АИР132S4АИР132М6АИР160S8
11 кВтАИР132М2АИР132М4АИР160S6АИР160М8
15 кВтАИР160S2АИР160S4АИР160М6АИР180М8
18,5 кВтАИР160М2АИР160М4АИР180М6АИР200М8
22 кВтАИР180S2АИР180S4АИР200М6АИР200L8
30 кВтАИР180М2АИР180М4АИР200L6АИР225М8
37 кВтАИР200М2АИР200М4АИР225М6АИР250S8
45 кВтАИР200L2АИР200L4АИР250S6АИР250М8
55 кВтАИР225М2АИР225М4АИР250М6АИР280S8
75 кВтАИР250S2АИР250S4АИР280S6АИР280М8
90 кВтАИР250М2АИР250М4АИР280М6АИР315S8
110 кВтАИР280S2АИР280S4АИР315S6АИР315М8
132 кВтАИР280М2АИР280М4АИР315М6АИР355S8
160 кВтАИР315S2АИР315S4АИР355S6АИР355МA8
200 кВтАИР315М2АИР315М4АИР355М6АИР355МВ8
250 кВтАИР355S2АИР355S4АИР355МВ6АИР355MLB8
315 кВтАИР355М2АИР355М4АИР355MLC6АИР355MLC8

На лапах IM1081(В3 ), Без лап с фланцем IM3081(В5), На лапах с фланцем IM2081 (В35)

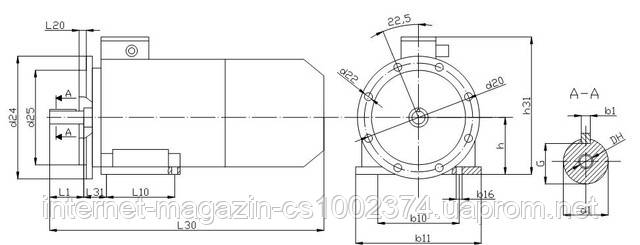

Масса и размеры электрического двигателя

Схема этой модели электрического двигателя и все его размеры указаны далее.

Вес электродвигателя этой модели — 21 кг.
