Что такое детонация двигателя в акценте

Бить аккуратно, но сильно: что такое датчик детонации и как его проверить без сканера?

Есть в автомобиле такой датчик – датчик детонации. Многие знают, что он существует, некоторые даже скажут, что он каким-то чудесным образом как-то следит за детонацией (назначение датчика выдаёт его название). А что дальше? Как он это делает и что будет, если он вдруг перестанет работать? И как узнать, что он не работает? Всё намного проще, чем кажется.

Что такое детонация и зачем за ней следить ​

Все знают, что для работы двигателя внутреннего сгорания требуется то самое сгорание – воспламенение топливной смеси. Для этого в бензиновом моторе есть свеча зажигания, которая поджигает смесь в конце такта сжатия.

Обычная скорость распространения фронта пламени составляет 30-50 м/с. Но иногда возникает такая штука, которая правильно называется сгорание во фронте ударной волны. В этом случае скорость сгорания может возрастать до 2000 м/с. Складывается ситуация, когда нормального распространения фронта пламени уже нет – есть взрыв. А это и есть детонация.

С точки зрения физики выглядит довольно занудно, но если упростить, то можно сказать, что нарушается порядок сгорания топливно-воздушной смеси. При детонации фронт пламени даже не успевает дойти до краёв камеры сгорания, и смесь там самовоспламеняется под действием возрастающих температуры и давления.

При детонации возникает звук, услышав который, было принято говорить про «стучащие пальцы». Разумеется, поршневые пальцы во время детонации не стучат – не те там зазоры. Звенеть начинают сами стенки камеры сгорания.

Ещё иногда с детонацией путают совсем уж другое явление, при котором мотор не хочет останавливаться после выключения зажигания сразу, а иногда даже может прокрутить «в обратку» (конечно, речь идёт в первую очередь о старых карбюраторных моторах). Само собой, это не детонация, а калильное зажигание – явление, при котором топливно-воздушная смесь загорается сама по себе от слишком горячих деталей (например, от перегретых свечей зажигания с неправильно выбранным калильным числом). Впрочем, если детонация зашла слишком далеко и мотор от неё страдает со слишком завидной регулярностью, она вполне может вызвать калильное зажигание – детонация приводит к перегреву мотора.

Детонация – штука очень вредная. Она вызывает колоссальные ударные нагрузки на детали ЦПГ, она вполне может разрушить и поршневые кольца, и сами поршни. А если не обращать на неё никакого внимания, то и блок.

Подробно о причинах детонации рассказывать не буду – есть риск надолго уйти в сторону от датчика детонации и потонуть в болоте ньютонианства и менделеевщины. Если коротко, причин много: от плохого или «неправильного» бензина с низким октановым числом до кривой прошивки при чип-тюнинге. Впрочем, при очень кривом чип-тюнинге диагностику могут просто «порезать», и ошибки по датчику детонации не будет. Будет только звук. А ещё могут быть виноваты нагар на поршнях и в камере сгорания, бедная смесь, перегрев мотора или езда на слишком низких оборотах при высокой нагрузке.

Все современные моторы работают на грани детонации (как правило, при очень раннем угле опережения зажигания). В этом случае удаётся получить максимальный КПД. В эпоху трамблерных моторов с автоматами угла опережения зажигания добиться очень точного угла было сложно, поэтому тогда «пальцы стучали» часто.

Сейчас за угол опережения отвечает совсем небольшой датчик детонации, сигнал с которого позволяет позволяет изменять и этот угол, и при необходимости – состав топливной смеси.

Если датчик перестанет корректно работать, теоретически ничего страшного быть не должно: зажигание должно стать позже (в ЭБУ моторов такой отказ предусмотрен, и в случае, если ЭБУ потеряет сигнал, коррекция угла будет невозможной, но зажигание станет слишком поздним), детонации не будет, но ехать машина будет заметно хуже. Возможны и другие последствия: перегрев мотора, нагар на свечах, тот самый звук детонации, калильное зажигание, рост расхода бензина. Многое зависит от того, чем вызвана сама детонация. Если на моторе с прямым впрыском насмерть загажена камера сгорания, никакое смещение угла к позднему значению не спасёт. Ну и, конечно же, может загореться Check Engine. Что в этом случае делать?

Найти и обезвредить!

Разумеется, самый простой способ – это подключить сканер и считать ошибку. Но вряд ли у всех автолюбителей где-то в кладовке между дрелью и микроскопом лежит диагностический сканер (всякую ерунду из китайских магазинов я сканером не называю принципиально, хотя не отрицаю способность этой ерунды иногда что-нибудь показать). Поэтому попробуем обойтись без сложного оборудования.

Сначала надо этот датчик найти. Звучит смешно, но это так. Искать его нужно на блоке цилиндров. Проще всего дело обстоит с рядными «четвёрками»: датчик детонации обычно стоит ровно посередине блока между вторым и третьим цилиндрами. Там его и ищите, обычно – чуть ниже впускного коллектора. Такое расположение датчика на блоке позволяет ему «услышать» детонацию всех четырёх цилиндров, причём расположение мотора – продольное или поперечное – на положение датчика никак не влияет.

Сами датчики бывают двух типов: резонансные и широкополосные. Задача у них одна на всех: обнаружить стук в моторе (то есть ту самую детонацию), но алгоритмы работы немного разные. Резонансный датчик настроен на определённую частоту детонации, в которой он и проверяет шум. Частоту рассчитывают по формуле f(кГц)=900/( * r), где r – радиус поршня, а – число Пи (3,1415. ). Если резонансный датчик слышит на этой стук с этой частотой, он впадает в панику и просит ЭБУ принять соответствующие меры. «Слышит» он их с помощью пьезоэлемента. Таким образом, датчик – это просто акселерометр, который способен преобразовать колебания блока в электрические сигналы.

Читать еще:  Двигатель автомобиль лада калина схема

Широкополосный датчик тоже слушает звук, но он не сконцентрирован на какой-то определённой частоте, а просто передаёт в ЭБУ все стуки. А тот уже сам думает, детонация это или нет и что теперь делать.

Отличить эти датчики просто: к резонансному подходит один провод, к широкополосному – два.

Если ЭБУ понимает, что началась детонация, оно начинает изменять угол опережения, делая зажигание более поздним. Поменяет и послушает датчик. Есть детонация? ОК, ещё немного подвину. Пропала? Отлично, вот так и поедем!

Допустим, датчик удалось найти и даже снять с машины. Что дальше? Есть несколько простых способов его проверки, но я традиционно расскажу только о самом элементарном. Для этого понадобится мультиметр, который умеет измерять очень маленькое напряжение – тысячные доли вольта, милливольты (проверьте свой – у моего, купленного когда-то за 120 рублей, порога не хватает). Выставляем мультиметр в режим измерения напряжения, к корпусу датчика прикладываем «минус», а плюсовой щуп аккуратно прижимаем к разъёму управляющего контакта. Теперь нужно зажать датчик в кулаке и немного постучать кулаком по столу. Так как пьезоэлемент ушей не имеет, слышит он именно удары, и исправный датчик реагирует на них изменением напряжения. Изменения очень маленькие – приблизительно в пределах 150 мВ, а если стучать слабенько, то и вовсе 30-40. В этом случае (если хотя бы этот минимум есть) нужно стукнуть кулаком с датчиком чуть сильнее. Если напряжение в момент удара хотя бы немного скакнуло повыше, датчик исправен. Если же никакой реакции на удары нет, датчик, скорее всего, умер. Стучать по нему молотком в попытке его реанимировать смысла нет – больше шансов добить очень чувствительный пьезоэлемент, чем восстановить работоспособность датчика.

Теоретически можно ещё проверить сопротивление датчика, но для этого нужно знать точное значение сопротивления датчика с вашей машины. Удары как-то проще и надёжнее.

Что делать дальше?

Есть, конечно умельцы, которые эти датчики восстанавливают или подбирают похожий датчик от другой машины, «подпиливая» его по месту дополнительными резисторами и конденсаторами. Наверное, иногда другого выхода нет (ну, может, они ездят на Bugatti Veyron, и найти этот датчик быстро и дёшево не получается), но всё-таки лучший способ – поставить новый и успокоиться, благо стоит обычно недорого. К сожалению, в жизни бывают ситуации сложнее: датчик рабочий, а какие-то ошибки он не показывает.

Тут всё просто: надо проверять проводку. В ней тоже бывают «глюки», а показания датчика детонации для нормальной работы ЭБУ должны быть точными.

Ну и последнее. Иногда датчик детонации может сходить с ума от посторонних шумов, которых мотор издавать не должен. Цоканье гидрокомпенсаторов, «дизеление», трески фазовращателей, стук цепного ГРМ – все эти посторонние звуки иногда случайным образом датчик может посчитать детонацией. В этом случае должны насторожить ненормальные углы опережения зажигания, хотя сам датчик окажется исправным.

Как я уже говорил, датчик детонации – не та деталь, выход из строя которой остановит машину. Нет, ехать она будет. Но расслабляться не стоит, потому что если детонация есть, она убивает мотор очень быстро. Особенно современный мотор – небольшого объёма и с наддувом. Так что если есть какие-то подозрения, лучше сразу поехать в сервис.

Процесс замены

Перед тем как приступить непосредственно к самому процессу замены необходимо понимать, что потребуется начинали головка на 10 удлинитель, и полчаса времени. Когда всё собрано, также рекомендуется автомобиль загнать на яму, поскольку проводить замену снизу легче, чем сверху.

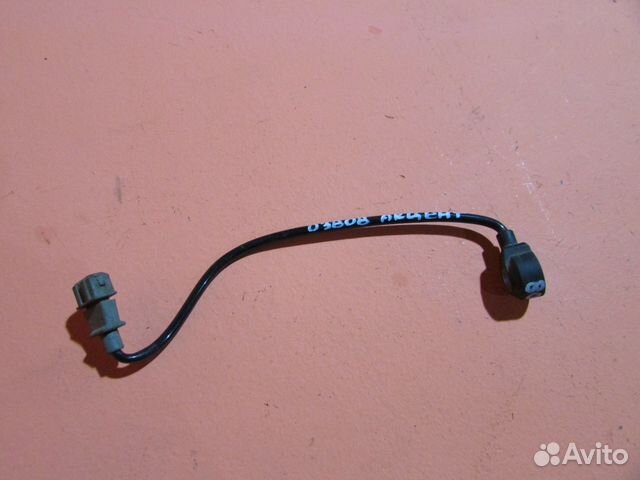

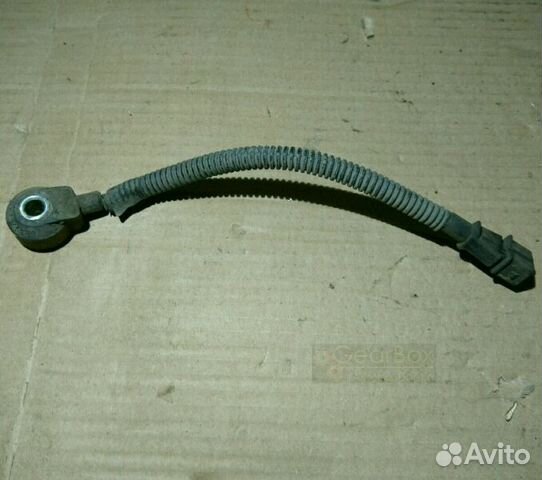

Итак, рассмотрим инструкцию пошаговую как поменять датчик детонации на Hyundai Accent:

  1. Как и во всех остальных случаях замены датчика, необходимость снять минусовую клемму АКБ, это необходимо чтобы обесточить автомобиль и предотвратить короткое замыкание.
  2. Далее необходимо залезь внизу и найти расположение датчика.
  3. При помощи головки на 8 и удлинителя откручиваем болт крепления датчика.
  4. На некоторых автомобилях крепления датчика может быть не под 8 ключ, а под 10.
  5. Отщелкивает от кронштейна проводку датчика.
  6. Отключаем колодку проводов питания датчика.
  7. Далее необходимо вывести весь датчик из автомобиля.
  8. Проводим проводку датчика по старым крепежным позициям, подключаем колодку проводов, и закручиваем крепление датчика к блоку.

Вот так легко и просто проводится замена датчика детонации на Hyundai Accent.

Детонация, скорость и лямбда-зонд

Датчик детонации на двигателе Акцента, как и на всех других, расположен в геометрическом центре блока – между вторым и третьим цилиндрами. В основе находится пьезоэлемент, который при воздействии вибрации вырабатывает электрический импульс. С помощью этого прибора на Hyundai Accent происходит корректировка угла опережения зажигания. Работа мотора становится стабильнее, детонация пропадает полностью.

На автомобиле в выпускном тракте установлено два датчика кислорода – один непосредственно в корпусе катколлектора, другой находится в промежуточной трубе. На выходе устройств снимается напряжение – в интервале 0..1 Вольт. Самое низкое значение говорит о том, что смесь обедненная, высокое – об обогащенной. В том элементе, который находится в катколлекторе, имеется нагревательная спираль – с ее помощью происходит выход датчика на рабочий режим.

Дело в том, что при температуре ниже 600 градусов замер содержания кислорода имеет очень большую погрешность. Чтобы ее снизить и предотвратить долгую работу двигателя в ненормальном режиме, запускается принудительный прогрев лямбда-зонда.

Читать еще:  Что такое адсорбер на двигателе крайслер

Еще один прибор, отвечающий за нормальную работу систем автомобиля – это датчик скорости Хендай Акцент. Это геркон, который находится в спидометре. С его помощью фиксируется частота вращения тросика спидометра. На выходе датчика снимается сигнал с прямоугольным импульсом, который преобразуется электронным блоком управления.

Еще имеется один интересный прибор – датчик, показывающий ЭБУ, что автомобиль движется по неровной поверхности. Дело в том, что при движении по кочкам могут происходить пропуски зажигания. Для избавления от этого явления используется прибор.

Это все датчики Хендай Акцент, которые участвуют в работе двигателя. Остальные отвечают за функционирование других узлов (АКПП, АБС, климат, и т. д.). И напоследок небольшое видео о том, как происходит диагностика автомобиля:

Как устранить детонацию двигателя

Итак, рассмотрев основные причины детонации мотора и разобравшись с тем, что это такое, можно перейти к тому, как избавиться от этого явления. Начнем со старых ДВС. В самом начале следует исключить перегрев мотора, а также заправку некачественным или неподходящим топливом, проверить свечи зажигания.

Далее, если на двигателе не установлен датчик детонации, тогда проявление ее признаков указывает на необходимость регулировки УОЗ. Для этого нужно уменьшить угол опережения зажигания, покрутив трамблер. Главное, добиться того, чтобы двигатель стабильно работал в режиме холостого хода.

Решение является временным, так как долго с уменьшенным углом зажигания ездить нельзя (прогорят выпускные клапана в результате роста температуры отработавших газов), но добраться до сервиса своим ходом вполне реально.

Однако во время езды нужно постоянно следить за тем, чтобы в двигателе не было характерного «звона». Еще на старый ДВС можно установить так называемый электронный октан-корректор, чтобы избежать манипуляций с трамблером. Еще добавим, как показывает практика, многие владельцы карбюраторных авто предпочитают установить электронное зажигание.

Что касается более современных двигателей, на инжекторных агрегатах штатно реализованы решения, позволяющие избежать или свести к минимуму риск детонации. Речь идет о датчике детонации двигателя (ДД), который фиксирует ее возникновение. Затем соответствующий сигнал поступает на ЭБУ.

Рекомендуем также прочитать статью о том, какие последствия для двигателя возникают после перегрева мотора. Из этой статьи вы узнаете о возможных повреждениях силового агрегата в результате перегрева двигателя той или иной степени.

Затем блок управления самостоятельно корректирует угол опережения зажигания с учетом тех данных, которые были получены от ДД. При этом возможность такой корректировки составляет, в среднем, сдвиг угла на 2 – 5 градусов. Если же избавиться от детонации таким способом не удается, ЭБУ фиксирует ошибку и прописывает к себе в память, на панели приборов может загореться «чек», двигатель переходит в аварийный режим и т.д.

То же самое происходит и тогда, когда сам датчик детонации вышел из строя или топливо оказалось слишком неподходящим, то есть контроллер попросту не способен убрать детонацию путем запрограммированного сдвига угла опережения зажигания.

Становится понятно, что в этом случае водителю на начальном этапе нужно начать с проверки датчика детонации, а также считать ошибки из памяти ЭБУ. Сделать это можно в рамках компьютерной диагностики двигателя. Также проверку можно выполнить и самостоятельно (при наличии специального диагностического адаптера-сканера в разъем OBD и смартфона/планшета или ноутбука с предварительно установленным программным обеспечением).

Диагностика двигателя по свечам зажигания

Как проверить работу двигателя по свечам зажигания. Основные признаки неисправностей мотора: появление черного, серого, красного и белого нагара на свечах. Читать далее

Как определить раннее или позднее зажигание

Признаки для определения правильности выставленного угла опережения зажигания. Последствия некорректно настроенного УОЗ, способы выставления зажигания. Читать далее

Что такое датчик детонации двигателя

Назначение и устройство датчика детонации. Главные причины возникновения детонации, виды и принцип работы датчика. Читать далее

Детонация двигателя: что это такое?

Почему топливно-воздушная смесь детонирует в камере сгорания. Причины, вызывающие детонацию. Последствия детонационного сгорания топлива в цилиндрах ДВС. Читать далее

Последствия перегрева двигателя автомобиля

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС. Читать далее

Основные неисправности системы охлаждения двигателя

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины. Читать далее

Измерение температуры и давления

Возле четвертого цилиндра в ГБЦ находится датчик температуры охлаждающей жидкости. Он представляет собой терморезистор – у него температурный коэффициент отрицательный. Когда происходит повышение температуры, сопротивление прибора уменьшается и наоборот. Измерение происходит следующим образом:

  1. От электронного блока управления подается стабильное напряжение.
  2. Ток проходит через датчик температуры (работает как резистор).
  3. Так как сопротивление датчика температуры Хендай Акцент непостоянно, то и на выходе будет отличаться значение напряжения.
  4. Чем ниже температура, тем ниже напряжение. При повышении температуры на выходе напряжение будет близко по значению к входящему.

Когда датчик температуры выходит из строя, загорается лампа диагностики систем автомобиля. При этом ЭБУ выходит на аварийный режим – вентиляторы радиатора системы охлаждения и кондиционера работают постоянно.

МАР-сенсор – это прибор, который производит замер температуры и давления во впускном тракте. Измерение давления производится с помощью переменного резистора, а температура – термистором (у него меняется сопротивление при изменении температуры). Когда происходит поломка, загорается лампа контроля системы управления, все функции переходят к датчику положения дроссельной заслонки.

Датчик детонации — Hyundai Accent Club

На заведённом двигателе стробоскопом наблюдаем за ремнём ГРМ, нужно добиться эффекта «стояния» ремня. Стукаем молоточком по палочке, если ремень дёрнулся — всё ок, если нет — ДД под замену.

Читать еще:  Экотек одни из лучших двигателей

Способ 2: Садимся на контакты ДД и опять-же стукаем молоточком по палочке, импульс должен быть как минимум 0,1 Вольта. Хороший новый Бошевский датчик детонации хундай акцент от среднего удара по блоку через палочку выдавал почти 0,5 Вольта.

При этом стрелочка у милливольтметра должна ровно и красиво дёрнуться, без всяких «дребезгов» и дрожаний.

Датчик детонации хундай акцент 3: Оба вышеперечисленных способа легковыполнимы почти в любой мастерской или гараже, однако не дают полной картины происходящего. Этот способ самый лучший, но требует наличия осциллографа и умения с ним работать, либо товарища электронищика, кто мог-бы с этим делом помочь.

Для компенсации детонаций РСМ при необходимости выдает команду за сдвигание момента зажигания в сторону замедления.

Главу Настройки и текущее обслуживание. Выверните датчик детонаций из блока двигателя. Вновь подсоедините разъем к датчику.

Датчик детонации хундай акцент датчиков данного типа производится путем регистрации флуктуаций напряжения по вольтметру. Переключите прибор на шкалу низкого напряжения переменного тока. Ипульс должен быть ровным и красивым и напоминать толстую иглу с один ярковыраженным пиком и гладкими фронтами бокамипро его датчик детонации хундай акцент по напряжению смотрим выше.

Если импуль хоть и размашистый, но вершина тупая, фронты в зазубринах и вообще всё выглядит как горная гряда в разрезе, то это уже каюк.

7.12 Проверка исправности состояния и замена датчика детонации

Дело в том, что кристалл может начать разрушаться разсыпаться в итоге будет вот такой-вот дребезг, однако цешка покажет что всё неплохо, да и ЭБУ может ещё как-то отрабатывать такой сигнал но уже неправильно и дальше будет хуже и двигать УОЗ.

Изходя из вышеперечисленного, датчик детонации хундай акцент понял 1 Датчик, вернее, его пьезокерамический кристалл, со временем разрушается.

Главный враг — вибрация и высокие температуры. Естественно, это отразится на углах зажигания — мощности двигателя, в каких то пределах.

Может кто знает датчик детонации 12 кл и 16 клапанный отличаются чем то

Осциллографа не оказалось рядом, поэтому решил просто купить новый датчик. Парт Стоимость руб.

Снимал через верх. Если возникает детонация, удары становятся намного жёстче и импульсы пьезоэлемента становятся больше по размаху.

По наличию тех или других импульсов компьютер пытается отслеживать условия сгорания смеси в цилиндрах и делать соответствующие поправки на Угол Опережения Зажигания Датчик детонации хундай акцентпри наличии сигнала, но непонятного компьютеру, либо его полном отсутствии компьютер начинает заниматься всяческой самодеятельностью, что боком выходит железу мотора.

Проверить ДД, однако, вполне возможно и для этого есть несколько способов, для всех из них нужно найти ДД на двигателе.

Что такое детонация двигателя?

Детонация в двигателе происходит, когда горючая смесь в цилиндрах воспламеняется самопроизвольно, и вследствие этого образуется взрывная волна.

Появилась детонация на прогретом двигателе Хендай Акцент: причины

Детонация может возникать как на холодном, так и на уже прогретом двигателе. Во втором случае можно выделить несколько основных причин.

  • Неисправность датчика температуры.
  • Неисправность датчика положения дроссельной заслонки.

Детонация при поломке датчиком возникает обычно под нагрузкой, когда мотор уже прогрет до рабочих значений. На холостом ходу, даже при нажатии на педаль газа, детонация вряд ли случится.

Неисправность датчиком определяется при помощи компьютерной диагностики.

Среди причин детонации называют некачественное топливо, неисправность свечей, растяжение ремня, засорение форсунок. Устранение этих проблем обычно от детонации не избавляет – всё же в большинстве случаев причина кроется именно в датчиках.

Определить детонацию на слух не всегда удается, на прогретый инжекторах она проявляется исключительно под нагрузкой. Для определения процесса следует обращать внимание на изменение выхлопа. Обычно его цвет становится темнее, а температура ниже.

Проверка датчика детонации

Основные симптомы, указывающие на то, что данное устройство вышло из строя:

  • падение мощности;
  • ухудшение разгонных характеристик и резкое увеличение «аппетита» двигателя;
  • дымный выхлоп.

При этом на панели загорается индикатор неисправности двигателя. Причем, он может, как гореть постоянно, так и загораться кратковременно при увеличении нагрузки.

Далеко не всегда под рукой есть сканер, который сможет считать и расшифровать код неисправности. Добраться до СТО также не всегда возможно. Возникает вопрос: как проверить датчик детонации самостоятельно? Из инструментов нужен цифровой мультиметр.

В первую очередь необходимо выяснить, каким сопротивлением должен обладать исправный датчик на конкретной модели автомобиля или двигателя, поскольку у всех производителей эта величина разная. Если оно отличается от нормального, нужна замена.

Также можно проверить напряжение на электрических контактах датчика, для чего нужно отсоединить электрический разъем питания датчика и снять его с двигателя. После этого мультиметр переводится в режим измерения напряжения в милливольтах, его плюсовой щуп соединяется с сигнальным контактом, а минусовой – с массой датчика (отверстие, через которое проходит болт крепления к двигателю).

Проверка датчика детонации заключается в том, что датчик с присоединенными щупами зажимается в ладони, которой затем нужно несильно постучать по какой-нибудь поверхности. При ударах мультиметр должен фиксировать появление напряжения (обычно оно составляет порядка 30-40 мВ). Принцип прост: чем сильнее удар, тем большая разность потенциалов возникнет между электродами. Поскольку напряжение невелико, не каждый прибор способен его замерить, поэтому предварительно нужно убедиться, что имеющееся под рукой измерительное устройство рассчитано на подобные замеры. Полное отсутствие разности потенциалов свидетельствует о том, что датчик детонации неисправен.
